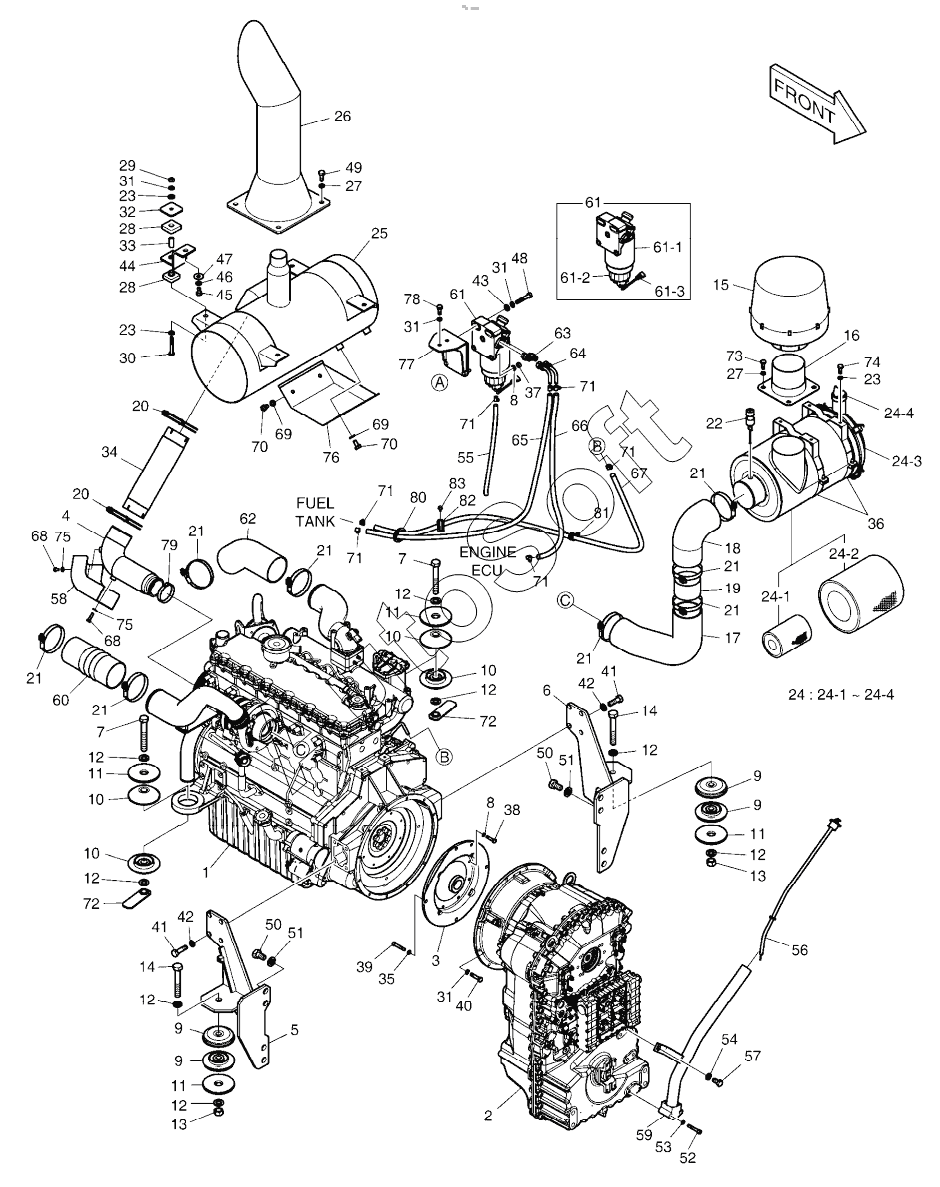

Каталог запасных частей к технике: Doosan DL220 (2010). ENGINE MOUNTING
150109-00257
1
2
3
4
5
6
7
7
8
8
9
9
9
9
10
10
10
10
11
11
11
11
12
12
12
12
12
12
12
12
13
13
14
14
15
16
17
18
19
20
20
21
21
21
21
21
21
21
21
22
23
23
23
24
24-1
24-1
24-2
24-3
24-4
24-4
25
26
27
27
28
28
29
30
31
31
31
31
32
33
34
35
36
37
38
39
40
41
41
42
42
43
44
45
46
47
48
49
50
50
51
51
52
53
54
55
56
57
58
59
60
61
61
61-1
61-2
61-3
62
63
64
65
66
67
68
68
69
69
70
70
71
71
71
71
71
71
72
72
73
74
75
75
76
77
78
79
80
81
82
83
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150109-00257 | 1***7 | ENGINE ASSY | |
| 1 | E***F | ENGINE ASS'Y(TIER-3) | |
| 10 | 1***3 | RUBBER, E/G MOUNTING | |
| 11 | 2***9 | WASHER;BUMP | |
| 12 | 2***A | WASHER;HARD | |
| 13 | S***3 | Nut | |
| 14 | S***6 | BOLT M20X1.5X120 | |
| 15 | K***1 | Pre cleaner | |
| 16 | K***B | PIPE | |
| 17 | K***4 | HOSE, AIR | |
| 18 | K***6 | HOSE, AIR | |
| 19 | K***3 | PIPE, AIR | |
| 2 | K***C | TRANSMISSION | |
| 20 | 4***C | CLAMP, PIPE | |
| 21 | S***0 | CLAMP, HOSE | |
| 22 | 1***4 | INDICATOR | |
| 23 | 2***3 | WASHER | |
| 24 | 2***7 | AIR CLEANER | |
| 24-1 | 4***9 | ELEMENT, INNER | |
| 24-2 | 4***0 | ELEMENT, OUTER | |
| 24-3 | 2***5 | COVER | |
| 24-4 | 2***0 | VALVE | |
| 25 | K***A | MUFFLER | |
| 26 | 2***5 | PIPE, MUFFLER | |
| 27 | 2***6 | WASHER | |
| 28 | 1***6 | RUBBER | |
| 29 | S***3 | NUT M10X1.5 | |
| 3 | K***7 | ADAPTER | |
| 30 | S***6 | BOLT | |
| 31 | S***3 | WASHER;SPRING M10 | |
| 32 | 1***3 | WASHER | |
| 33 | 1***4 | SPACER | |
| 34 | K***3 | PIPE, EXHAUST | |
| 35 | S***3 | WASHER;SPRING | |
| 36 | 1***A | BAND | |
| 37 | S***3 | NUT M8X1.25 | |
| 38 | S***6 | BOLT M8X1.25X30 | |
| 39 | S***6 | BOLT;SOCKET M10X1.5X70 | |
| 4 | K***B | PIPE, EXHAUST | |
| 40 | S***6 | Bolt | |
| 41 | S***6 | BOLT M16X2.0X50 | |
| 42 | S***3 | WASHER;SPRING | |
| 43 | 2***5 | WASHER M10 | |
| 44 | K***5 | BRACKET | |
| 45 | S***6 | BOLT | |
| 46 | S***3 | WASHER;SPRING M10 | |
| 47 | 2***0 | WASHER;PLAIN | |
| 48 | S***6 | BOLT | |
| 49 | 2***2 | BOLT | |
| 5 | 1***A | BRACKET, ENGINE MOUNTING | |
| 50 | S***6 | BOLT M20X2.5X40 | |
| 51 | S***3 | WASHER;SPRING | |
| 52 | S***6 | BOLT | |
| 53 | S***3 | WASHER;SPRING | |
| 54 | S***3 | Washer | |
| 55 | D***5 | HOSE | |
| 56 | 4***2 | DIPSTICK | |
| 57 | S***6 | BOLT | |
| 58 | K***3 | PLATE | |
| 59 | K***8 | PIPE | |
| 6 | 1***8 | BRACKET, ENGINE MOUNTING | |
| 60 | K***A | HOSE, AIR | |
| 61 | K***5 | PRE FUEL FILTER ASS'Y | |
| 61-1 | K***0 | FILTER, PRE FUEL | |
| 61-2 | K***2 | BOWL | |
| 61-3 | K***0 | SENSOR, WATER | |
| 62 | K***A | HOSE, AIR | |
| 63 | D***4 | ADAPTER | |
| 64 | K***4 | ELBOW | |
| 65 | 2***3 | HOSE 1230L | |
| 66 | 2***7 | HOSE | |
| 67 | 2***5 | HOSE, FUEL | |
| 68 | S***6 | BOLT | |
| 69 | 2***5 | WASHER;SPRING M10 | |
| 7 | S***6 | BOLT | |
| 70 | 2***4 | BOLT M10X1.5X20 | |
| 71 | S***2 | CLAMP;HOSE | |
| 72 | K***5 | E/G MOUNT NUT | |
| 73 | 2***7 | Bolt | |
| 74 | 2***1 | BOLT M10X1.5X30 | |
| 75 | S***3 | WASHER;PLAIN M8 | |
| 76 | K***1 | PLATE | |
| 77 | K***A | BRACKET | |
| 78 | S***6 | BOLT | |
| 79 | K***2 | CLAMP, HOSE | |
| 8 | S***3 | WASHER;SPRING | |
| 80 | 2***2 | BUSHING, RUBBER | |
| 81 | 1***2 | CLIP D14/M8 | |
| 82 | 1***6 | CLIP | |
| 83 | K***9 | BOLT | |
| 9 | 1***2 | MOUNT, T/M |
