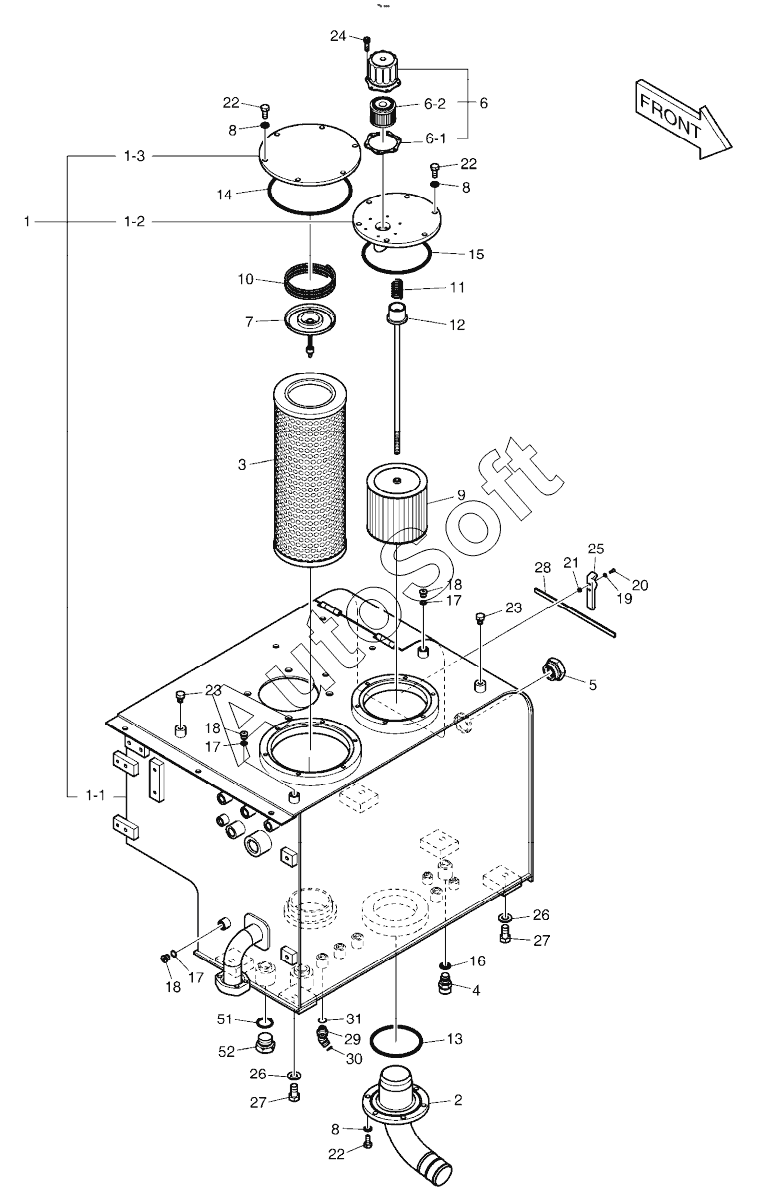

Каталог запасных частей к технике: Doosan DL220 (2010). OIL TANK
1
1-1
1-2
1-3
2
3
4
5
6
6-1
6-2
7
8
8
8
9
10
11
12
13
14
15
16
17
17
17
18
18
18
19
20
21
22
22
22
23
23
24
25
26
26
27
27
28
29
30
31
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 450105-00141 | 4***1 | TANK ASSY, OIL | |
| 1 | 4***A | TANK ASS'Y, OIL | |
| 1-1 | 4***A | TANK, OIL | |
| 1-2 | 1***1 | COVER, TANK | |
| 1-3 | 1***2 | COVER | |
| 10 | 2***3 | SPRING | |
| 11 | 2***8 | SPRING | |
| 12 | 1***5 | ROD | |
| 13 | S***0 | O-RING | |
| 14 | S***0 | O-RING | |
| 15 | S***0 | O-RING | |
| 16 | S***1 | O-RING | |
| 17 | S***1 | O-RING | |
| 18 | 2***2 | PLUG PT1/4 | |
| 19 | S***3 | WASHER;SPRING M4 | |
| 2 | 4***A | PIPE, SUCTION | |
| 20 | S***3 | Screw | |
| 21 | S***3 | Nut | |
| 22 | S***6 | BOLT | |
| 23 | S***6 | BOLT | |
| 24 | S***6 | BOLT | |
| 25 | 4***9 | LATCH, DRAW | |
| 26 | 2***A | WASHER;HARD | |
| 27 | S***6 | BOLT | |
| 28 | 1***0 | RUBBER, CUSHION | |
| 29 | 2***5 | ELBOW | |
| 3 | 4***5 | ELEMENT, RETURN FILTER | |
| 30 | S***1 | O-RING | |
| 31 | S***1 | O-RING | |
| 4 | 4***8 | VALVE, DRAIN | |
| 5 | 5***0 | GAUGE, COOLANT SIGHT | |
| 51 | S***1 | O-RING | |
| 52 | 2***9 | PLUG PFO1 | |
| 6 | K***A | Breather, air | |
| 6-1 | K***2 | Gasket | |
| 6-2 | K***7 | Element, air breather | |
| 7 | 2***5 | VALVE;BY-PASS | |
| 8 | S***3 | WASHER;SPRING M10 | |
| 9 | 2***A | FILTER;SUCTION |
