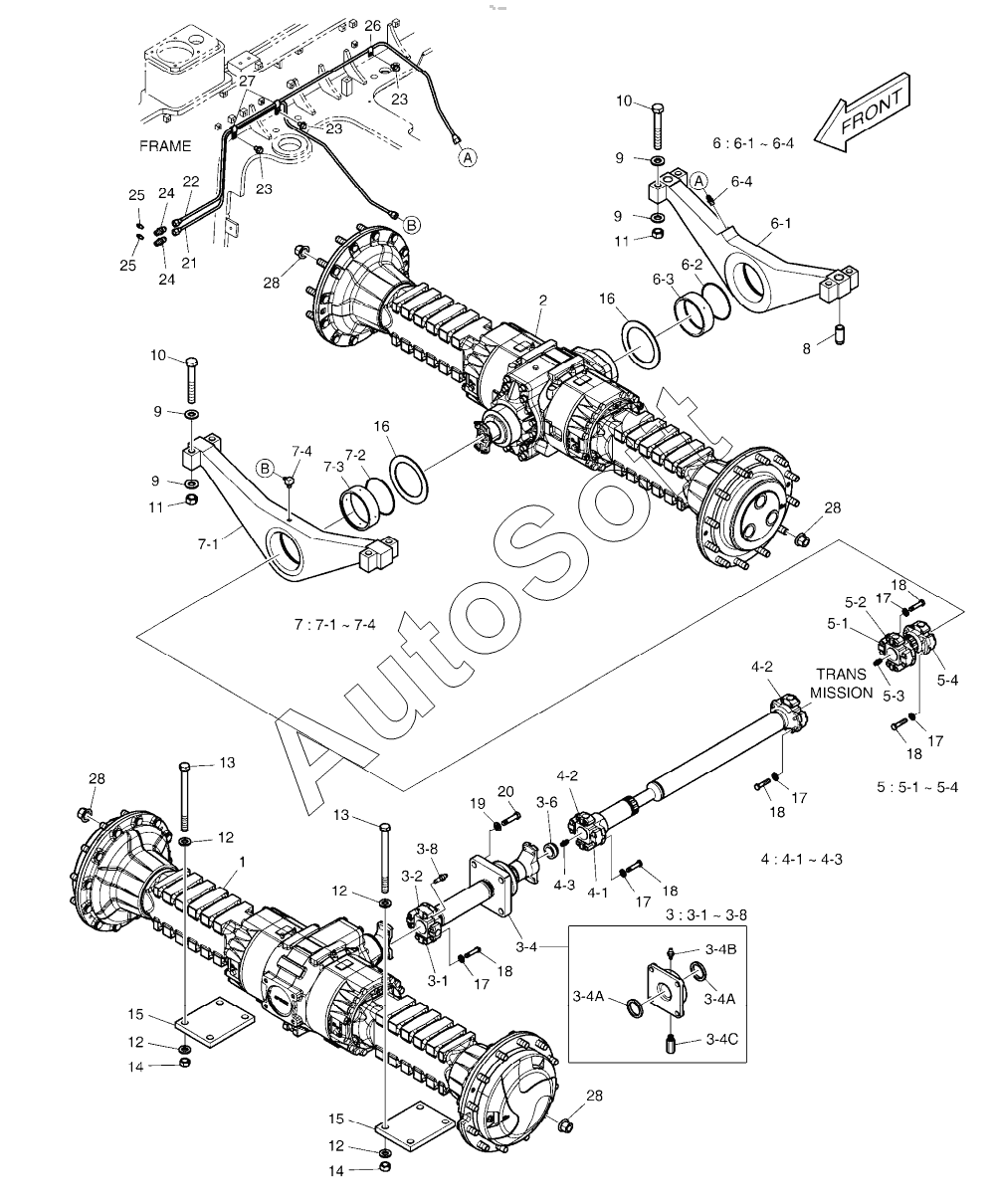

Каталог запасных частей к технике: Doosan DL220 (2010). AXLE AND DRIVE SHAFT
1
2
3
3-1
3-1
3-2
3-4
3-4A
3-4A
3-4B
3-4C
3-6
3-8
3-8
4
4-1
4-1
4-2
4-2
4-3
4-3
5
5-1
5-1
5-2
5-3
5-4
5-4
6
6-1
6-1
6-2
6-3
6-4
6-4
7
7-1
7-1
7-2
7-3
7-4
7-4
8
9
9
9
9
10
10
11
11
12
12
12
12
13
13
14
14
15
15
16
16
17
17
17
17
17
18
18
18
18
18
19
20
21
22
23
23
23
24
24
25
25
26
27
28
28
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 190101-00036 | 1***6 | AXLE ASSY | |
| 1 | 2***7 | AXLE, FRONT | |
| 10 | S***6 | BOLT | |
| 11 | S***3 | Nut | |
| 12 | 1***7 | WASHER, HARD | |
| 13 | D***8 | BOLT, HEX | |
| 14 | S***3 | NUT M22X1.5 | |
| 15 | 4***A | PLATE | |
| 16 | 1***A | WASHER, THRUST | |
| 17 | S***3 | WASHER;SPRING | |
| 18 | 4***6 | BOLT | |
| 19 | 4***A | WASHER, HARD | |
| 2 | 1***A | AXLE, REAR | |
| 20 | S***6 | BOLT M16X2.0X60 | |
| 21 | 4***0 | PIPE, GREASE | |
| 22 | 4***5 | PIPE, GREASE | |
| 23 | K***9 | BOLT | |
| 24 | 2***0 | ADAPTER | |
| 25 | S***1 | NIPPLE;GREASE | |
| 26 | 2***8 | CLIP, PIPE | |
| 27 | D***7 | Clip | |
| 28 | K***3 | Nut, wheel | |
| 3 | K***6 | DRIVE SHAFT, FRONT | |
| 3-1 | 1***2 | BOLT | |
| 3-2 | K***2 | BEARING, JOURNAL | |
| 3-4 | K***4 | FLANGE, BEARING | |
| 3-4A | K***4 | SEAL | |
| 3-4B | K***2 | NIPPLE, GREASE | |
| 3-4C | K***7 | VALVE, AIR-RELIEF | |
| 3-6 | 1***2 | NUT | |
| 3-8 | 1***5 | NIPPLE, GREASE | |
| 4 | 2***2 | DRIVE SHAFT, CENTER | |
| 4-1 | 1***2 | BOLT | |
| 4-2 | 1***4 | BEARING, JOURNAL | |
| 4-3 | 1***4 | VALVE, AIR-RELIEF | |
| 5 | 2***1 | DRIVE SHAFT, REAR | |
| 5-1 | 1***2 | BOLT | |
| 5-2 | 1***4 | BEARING, JOURNAL | |
| 5-3 | 1***4 | VALVE, AIR-RELIEF | |
| 5-4 | 1***9 | U-JOINT | |
| 6 | 1***A | SUPPORT ASSY, AXLE, REAR | |
| 6-1 | B***R | BEARING, PIVOT, REAR | |
| 6-2 | S***0 | RING, O | |
| 6-3 | 1***A | BUSHING | |
| 6-4 | 2***0 | ADAPTER | |
| 7 | 1***A | SUPPORT ASSY, AXLE, FRONT | |
| 7-1 | B***T | BEARING, PIVOT, FRONT | |
| 7-2 | S***0 | RING, O | |
| 7-3 | 1***A | BUSHING | |
| 7-4 | 2***6 | ELBOW | |
| 8 | K***1 | PIN | |
| 9 | D***1 | WASHER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
