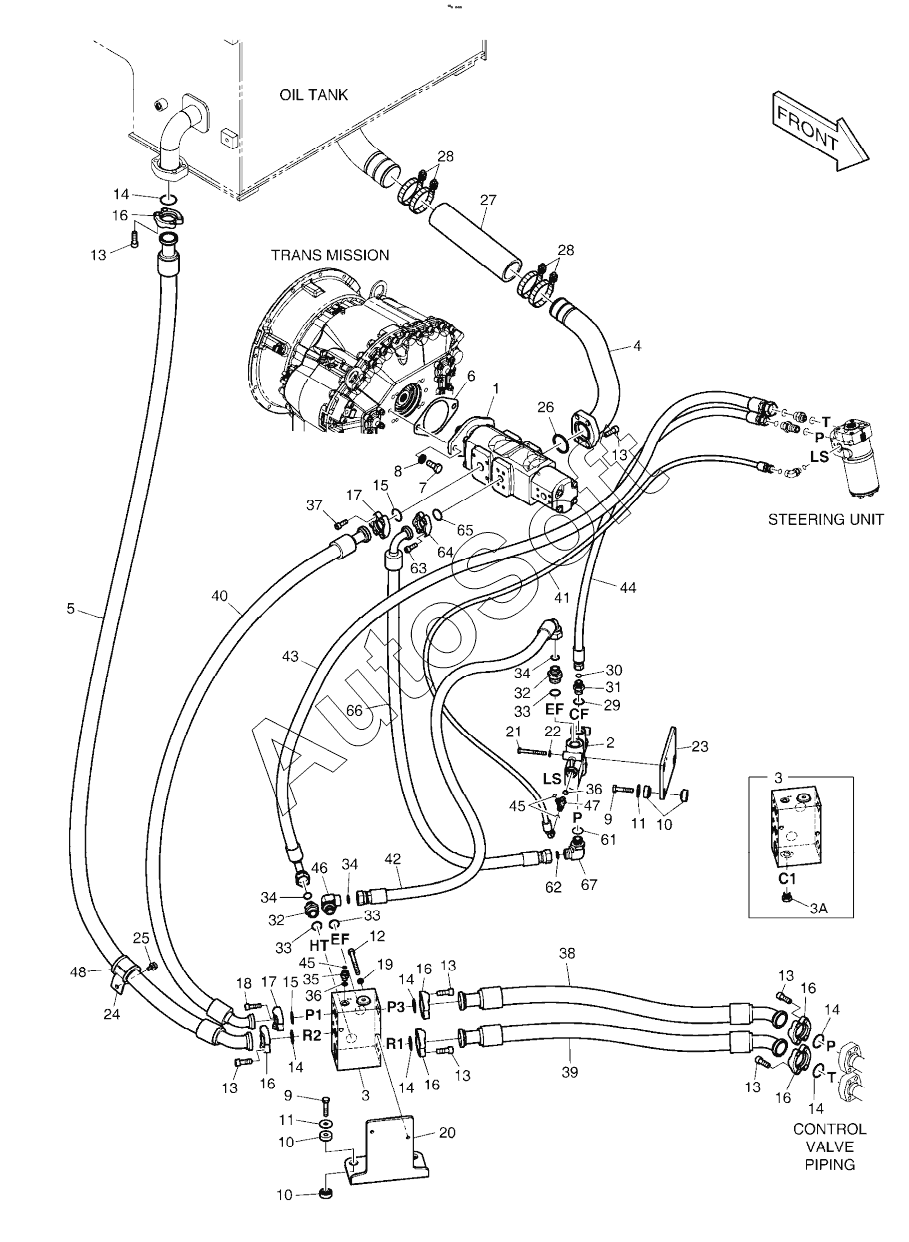

Каталог запасных частей к технике: Doosan DL220 (2010). MAIN PIPING
420212-02046
1
2
3
3
3A
4
5
6
7
8
9
9
10
10
10
11
11
12
13
13
13
13
13
13
13
14
14
14
14
14
14
15
15
16
16
16
16
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
32
33
33
33
34
34
34
35
36
36
37
38
39
40
41
42
43
44
45
45
46
47
48
61
62
63
64
65
66
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 420212-02046 | 4***6 | PIPING, MAIN | |
| 1 | 4***8 | PUMP, GEAR | |
| 10 | 2***7 | RUBBER, CUSHION | |
| 11 | 2***2 | WASHER | |
| 12 | S***6 | Bolt | |
| 13 | S***6 | BOLT;SOCKET M12X1.75X35 | |
| 14 | 2***3 | O-ring | |
| 15 | 2***9 | O-RING | |
| 16 | 4***7 | FLANGE, HALF | |
| 17 | 2***8 | Flange | |
| 18 | S***6 | BOLT M10X1.5X35 | |
| 19 | S***3 | WASHER;SPRING | |
| 2 | 4***A | VALVE, PRIORITY | |
| 20 | 1***9 | BRACKET, BLOCK VALVE | |
| 21 | S***6 | BOLT | |
| 22 | S***3 | WASHER;SPRING | |
| 23 | 2***9 | PLATE, PRIORITY VALVE | |
| 24 | 1***9 | CLAMP, HOSE | |
| 25 | D***2 | BOLT | |
| 26 | 2***7 | O-RING | |
| 27 | D***8 | HOSE | |
| 28 | S***2 | Clamp | |
| 29 | S***1 | O-RING | |
| 3 | 1***4 | BLOCK, VALVE | |
| 30 | S***1 | O-RING | |
| 31 | 2***3 | ADAPTER | |
| 32 | 2***5 | ADAPTER | |
| 33 | S***1 | O-RING | |
| 34 | S***1 | O-RING | |
| 35 | 2***1 | ADAPTER | |
| 36 | S***1 | O-RING | |
| 37 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 38 | D***9 | HOSE | |
| 39 | D***7 | HOSE | |
| 3A | 4***7 | VALVE, CHECK | |
| 4 | 4***A | PIPE, SUCTION | |
| 40 | D***5 | HOSE ASSY | |
| 41 | D***6 | HOSE | |
| 42 | D***1 | HOSE | |
| 43 | D***4 | HOSE ASSY | |
| 44 | D***7 | HOSE ASSY | |
| 45 | S***1 | O-RING | |
| 46 | 2***1 | ELBOW | |
| 47 | 1***1 | TEE | |
| 48 | K***9 | RUBBER | |
| 5 | D***2 | HOSE ASSY | |
| 6 | 4***A | GASKET | |
| 61 | S***1 | O-RING | |
| 62 | S***1 | O-RING | |
| 63 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 64 | 2***9 | FLANGE | |
| 65 | 2***2 | O-RING | |
| 66 | D***9 | HOSE ASSY | |
| 67 | 2***2 | Elbow | |
| 7 | S***6 | BOLT | |
| 8 | S***3 | Washer | |
| 9 | S***6 | BOLT |
