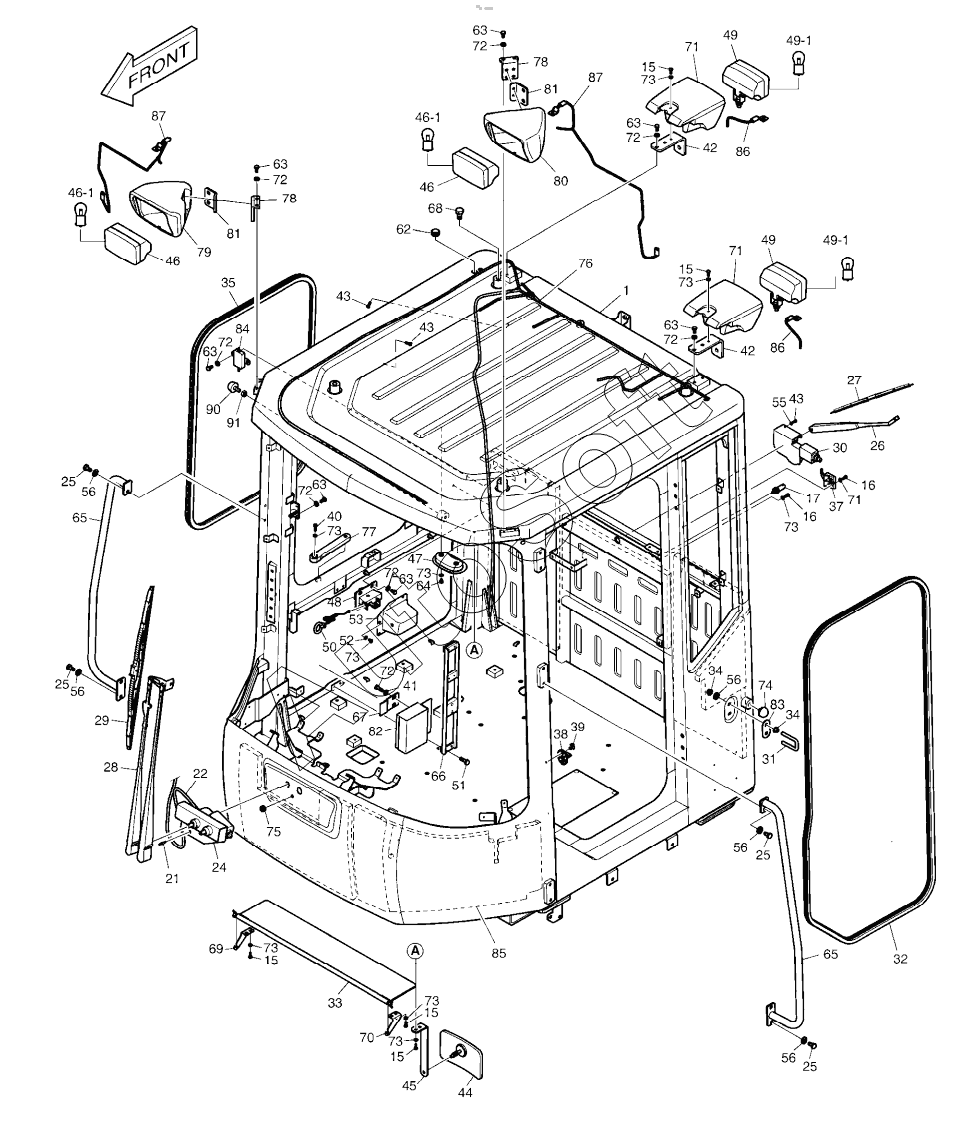

Каталог запасных частей к технике: Doosan DL220 (2010). CABIN (1)-BODY
220101-00383
220101-00383
220101-00383
220101-00383
220101-00383
1
15
15
15
15
15
16
16
17
21
22
24
25
25
25
25
26
27
28
29
30
31
32
33
34
34
35
37
38
39
40
41
42
42
43
43
43
44
45
46
46
46-1
46-1
47
48
49
49
49-1
49-1
50
51
52
53
55
56
56
56
56
56
62
63
63
63
63
63
63
63
64
65
65
66
67
68
69
70
71
71
71
72
72
72
72
72
72
72
72
73
73
73
73
73
73
73
73
73
74
75
76
77
78
78
79
80
81
81
82
83
84
85
86
86
87
87
90
91
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 220101-00383 | 2***3 | CABIN ASSY | |
| 1 | B***N | BODY ASSY, CABIN | |
| 15 | 2***6 | BOLT M6X1.0X16 | |
| 16 | 2***7 | SCREW M6X1.0X14 | |
| 17 | 2***A | NOZZLE | |
| 21 | 2***8 | ADAPTER;HOSE | |
| 22 | 4***7 | HOSE | |
| 24 | 4***7 | MOTOR, WIPER | |
| 25 | 2***4 | BOLT M10X1.5X20 | |
| 26 | K***7 | ARM, REAR | |
| 27 | 5***1 | BLADE, WIPER | |
| 28 | 4***4 | ARM, WIPER | |
| 29 | 4***3 | BLADE, WIPER | |
| 30 | 2***A | MOTOR, WIPER | |
| 31 | 4***6 | BOLT, U M10X1.5 | |
| 32 | K***8 | TRIM, DOOR | |
| 33 | 6***7 | VISOR, SUN | |
| 34 | S***3 | NUT, FLANGE | |
| 35 | K***1 | TRIM, DOOR | |
| 37 | K***3 | HOOK | |
| 38 | 2***5 | STRIKER;DOOR LOCK | |
| 39 | 2***1 | SCREW M8X1.25 | |
| 40 | 2***4 | SCREW M6X1.0X20 | |
| 41 | 2***6 | BOLT | |
| 42 | K***8 | PLATE | |
| 43 | 2***8 | SCREW M5X0.8X14 | |
| 44 | 9***4 | MIRROR, ROOM | |
| 45 | K***A | BRACKET | |
| 46 | 5***5 | LAMP;HEAD 24V 70W | |
| 46-1 | 2***4 | BULB | |
| 47 | 5***9 | ROOM LAMP | |
| 48 | 2***5 | CATCH;DOOR ASM | |
| 49 | 5***5 | LAMP;HEAD 24V 70W | |
| 49-1 | 2***4 | BULB | |
| 50 | K***B | WIRE ASS'Y | |
| 51 | 2***6 | BOLT M6X1.0X20 | |
| 52 | 2***9 | Screw | |
| 53 | K***6 | NOZZLE | |
| 55 | 2***4 | WASHER;PLAIN M5 | |
| 56 | 2***1 | WASHER | |
| 62 | 2***0 | BUSHING;RUBBER | |
| 63 | 2***5 | Bolt | |
| 64 | S***3 | SCREW M6X1.0X8 | |
| 65 | K***B | BAR | |
| 66 | K***A | BRACKET | |
| 67 | K***7 | PLATE | |
| 68 | S***6 | BOLT | |
| 69 | 1***9 | BRACKET | |
| 70 | 1***0 | BRACKET | |
| 71 | K***A | PLATE, COVER | |
| 72 | 2***2 | WASHER M8 | |
| 73 | 2***3 | WASHER | |
| 74 | 4***7 | STOPPER, RUBBER | |
| 75 | 4***3 | GROMMET | |
| 76 | K***5 | HARNESS, CABIN | |
| 77 | K***4 | PLATE | |
| 78 | K***1 | BRACKET | |
| 79 | K***2 | COVER | |
| 80 | K***3 | COVER | |
| 81 | K***4 | BRACKET | |
| 82 | K***8 | BRACKET | |
| 83 | K***2 | WASHER | |
| 84 | K***0 | ANTENNA | |
| 85 | K***0 | FOAM | |
| 86 | K***7 | HARNESS, WORK REAR LAMP | |
| 87 | 3***2 | HARNESS, WORK FRONT LAMP | |
| 90 | 1***5 | STOPPER | |
| 91 | 2***4 | NUT |
