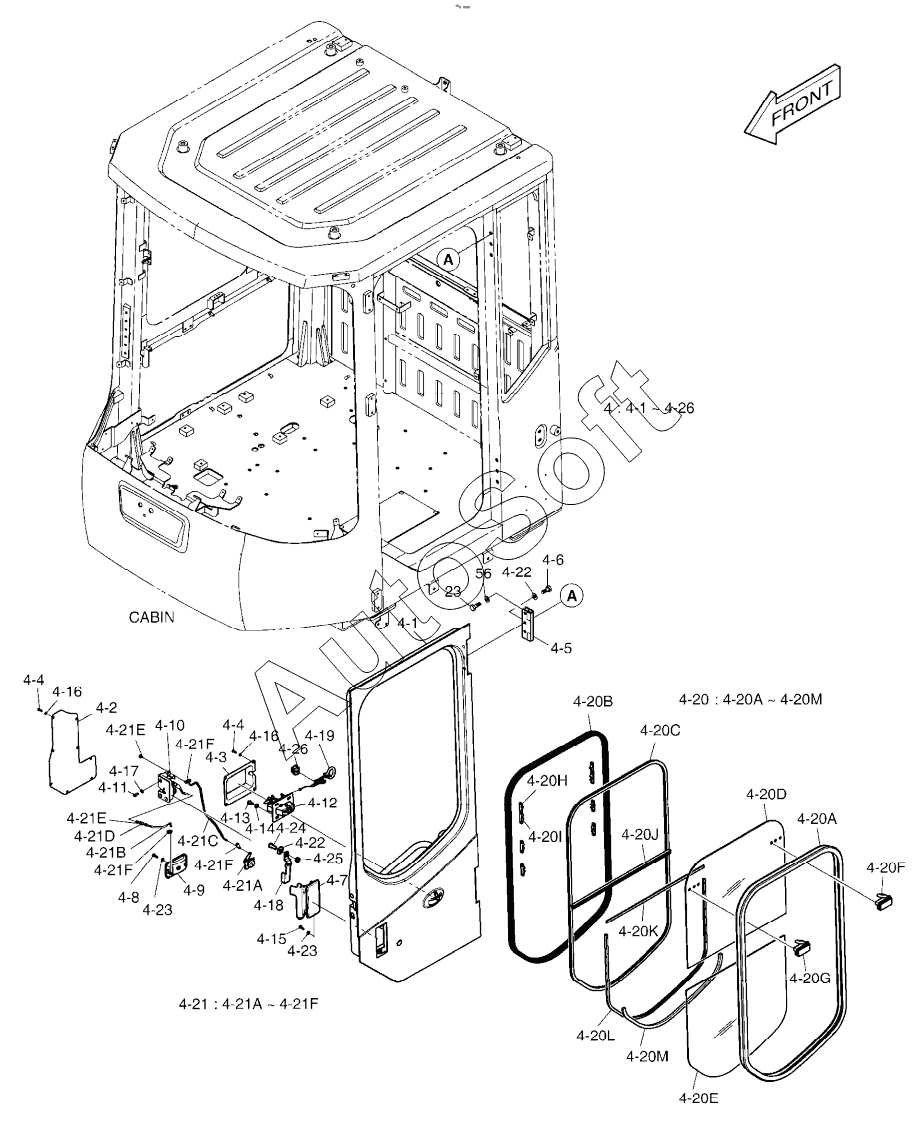

Каталог запасных частей к технике: Doosan DL220 (2010). CABIN (3) - DOOR ASSY (L.H)
4
4-1
4-1
4-2
4-3
4-4
4-4
4-5
4-6
4-7
4-8
4-9
4-10
4-11
4-12
4-13
4-14
4-15
4-16
4-16
4-17
4-18
4-19
4-20
4-20A
4-20A
4-20B
4-20C
4-20D
4-20E
4-20F
4-20G
4-20H
4-20I
4-20J
4-20K
4-20L
4-20
4-21
4-21A
4-21A
4-21B
4-21С
4-21D
4-21Е
4-21Е
4-21F
4-21F
4-21F
4-21F
4-22
4-22
4-23
4-23
4-24
4-25
4-26
4-26
23
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 220101-00383 | 2***3 | CABIN ASSY | |
| 23 | 2***2 | BOLT M10X1.5X25 | |
| 4 | 2***3 | DOOR ASSY, (L.H) | |
| 4-1 | D***Y | DOOR ASSY | |
| 4-10 | 2***6 | CATCH;DOOR LOCK | |
| 4-11 | 2***3 | BOLT M6X1.0X16 | |
| 4-12 | 2***5 | CATCH;DOOR ASM | |
| 4-13 | 2***5 | Bolt | |
| 4-14 | 2***2 | WASHER M8 | |
| 4-15 | 2***6 | BOLT M6X1.0X16 | |
| 4-16 | 2***4 | WASHER;PLAIN M5 | |
| 4-17 | S***3 | WASHER;TOOTHED LOCK | |
| 4-18 | K***2 | STAY | |
| 4-19 | K***B | WIRE ASS'Y | |
| 4-2 | K***1 | COVER | |
| 4-20 | K***B | SASH ASSY | |
| 4-20 | M***1 | RUBBER | |
| 4-20A | K***A | SASH | |
| 4-20B | K***A | CHANINER | |
| 4-20C | K***2 | STRIP, WEATHER | |
| 4-20D | K***A | GLASS, DOOR | |
| 4-20E | K***A | GLASS, DOOR | |
| 4-20F | 2***6 | LOCK(R) | |
| 4-20G | 2***7 | LOCK(L) | |
| 4-20H | 1***3 | STOPPER, CHAIN | |
| 4-20I | 1***4 | STOPPER, CHAIN | |
| 4-20J | K***9 | BAR, CENTER | |
| 4-20K | K***0 | STRIP | |
| 4-20L | K***0 | RUBBER | |
| 4-21 | K***3 | STAY ASS'Y | |
| 4-21A | K***0 | CYLINDER;KEY | |
| 4-21B | K***4 | STAY | |
| 4-21D | К***3 | HOLDER | |
| 4-21F | 4***0 | HOLLDER | |
| 4-21Е | S***3 | NUT M5X0.8 | |
| 4-21С | К***5 | STAY | |
| 4-22 | 2***1 | WASHER | |
| 4-23 | 2***3 | WASHER | |
| 4-24 | К***1 | PIN, SWING LOCK | |
| 4-25 | S***3 | NUT M8X1.25 | |
| 4-26 | К***9 | GUIDE | |
| 4-3 | K***0 | PLATE | |
| 4-4 | 2***8 | SCREW M5X0.8X14 | |
| 4-5 | 4***A | HINGE | |
| 4-6 | 2***2 | BOLT M10X1.5X25 | |
| 4-7 | K***0 | HANDLE, OUTER | |
| 4-8 | 2***7 | SCREW M6X1.0X14 | |
| 4-9 | 4***2 | HANDLE, INNER | |
| 56 | 2***1 | WASHER |
