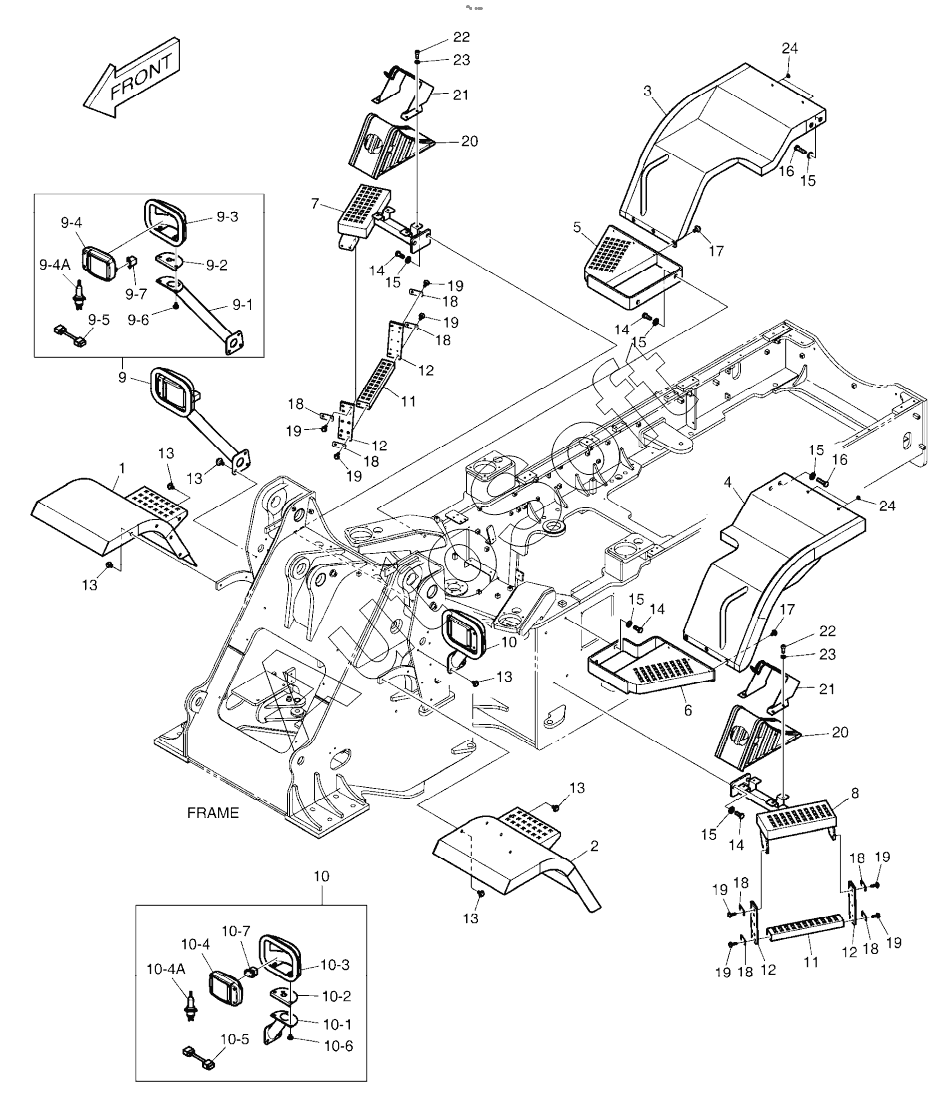

Каталог запасных частей к технике: Doosan DL220 (2010). FENDER & LADDER
180307-00221
1
2
3
4
5
6
7
8
9
9-1
9-2
9-3
9-4
9-4A
9-5
9-6
9-7
10
10
10-1
10-2
10-3
10-4
10-4A
10-5
10-6
10-7
11
11
12
12
12
12
13
13
13
13
13
13
14
14
14
14
15
15
15
15
15
15
16
16
17
17
18
18
18
18
18
18
18
18
19
19
19
19
19
19
19
19
20
20
21
21
22
22
23
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 180307-00221 | 1***1 | FENDER & LADDER ASSY | |
| 1 | 1***2 | FENDER, FRONT(R.H) | |
| 10 | K***B | SUPPORT (L.H) | |
| 10-1 | K***5 | PIPE(L.H) | |
| 10-2 | K***B | SUPPORT, LAMP(L.H) | |
| 10-3 | K***B | COVER, LAMP(L.H) | |
| 10-4 | K***7 | LAMP | |
| 10-4A | K***6 | BULB, HALOGEN | |
| 10-5 | K***6 | HARNESS | |
| 10-6 | D***3 | Bolt | |
| 10-7 | K***2 | CAP | |
| 11 | 1***1 | RUNG, LADDER | |
| 12 | 1***4 | HANGER, STEP | |
| 13 | D***5 | BOLT | |
| 14 | S***6 | BOLT M16X2.0X35 | |
| 15 | 2***2 | WASHER | |
| 16 | S***6 | BOLT M16X2.0X60 | |
| 17 | D***3 | Bolt | |
| 18 | 2***3 | PLATE | |
| 19 | D***0 | BOLT | |
| 2 | 1***3 | FENDER, FRONT(L.H) | |
| 20 | K***4 | CHOCK, WHEEL | |
| 21 | K***5 | CASE, WHEEL CHOCK | |
| 22 | S***6 | BOLT | |
| 23 | S***3 | WASHER;PLAIN M8 | |
| 24 | К***8 | CAP | |
| 3 | 1***4 | FENDER, REAR(R.H) | |
| 4 | 1***6 | FENDER, REAR(L.H) | |
| 5 | K***8 | LADDER | |
| 6 | K***7 | LADDER | |
| 7 | 1***8 | LADDER(R.H) | |
| 8 | 1***9 | LADDER(L.H) | |
| 9 | K***B | SUPPORT (R.H) | |
| 9-1 | K***6 | PIPE(R.H) | |
| 9-2 | K***B | SUPPORT, LAMP(R.H) | |
| 9-3 | K***B | COVER, LAMP(R.H) | |
| 9-4 | K***6 | LAMP | |
| 9-4A | K***6 | BULB, HALOGEN | |
| 9-5 | K***6 | HARNESS | |
| 9-6 | D***3 | Bolt | |
| 9-7 | K***2 | CAP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
