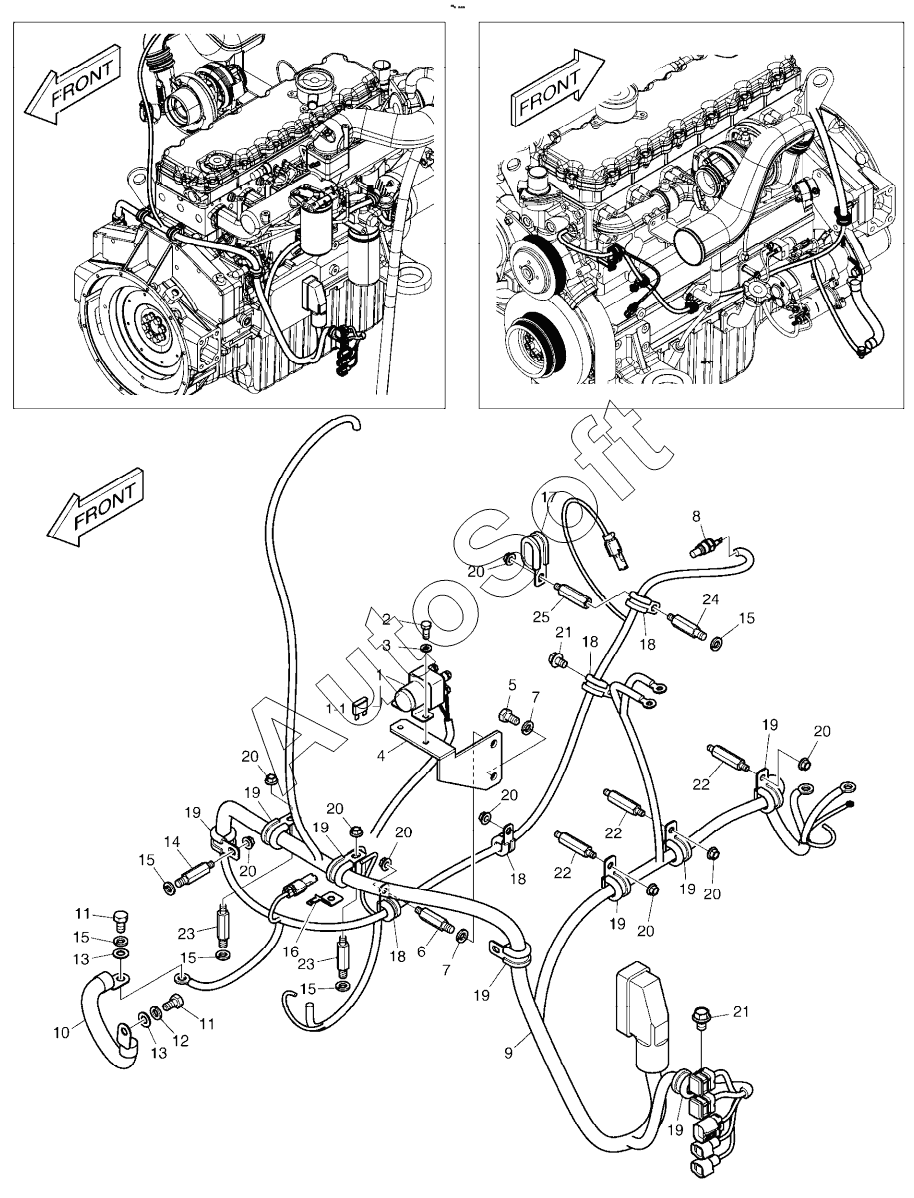

Каталог запасных частей к технике: Doosan DL220 (2010). ELECTRIC PARTS - ENGINE
1
1-1
2
3
4
5
6
7
7
8
9
10
11
11
12
13
13
14
15
15
15
15
15
16
17
18
18
18
18
19
19
19
19
19
19
19
19
20
20
20
20
20
20
20
20
20
21
21
22
22
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 300619-00546 | 3***6 | ELECTRIC ASSY, ENGINE | |
| 1 | 5***7 | RELAY;PREHEAT | |
| 1-1 | 5***5 | Fuse, preheat relay | |
| 10 | 2***5 | CABLE;FL PLATE-EARTH 60B-300L | |
| 11 | S***3 | BOLT M10X1.5X20 | |
| 12 | S***3 | WASHER;SPRING M10 | |
| 13 | S***3 | WASHER;PLAIN | |
| 14 | 1***6 | BOLT;STUD | |
| 15 | S***3 | WASHER;SPRING M10 | |
| 16 | 2***1 | BRACKET;HOUSING W9 | |
| 17 | 1***1 | CLIP 2-D20/M8 | |
| 18 | 1***2 | CLIP D14/M8 | |
| 19 | 1***3 | CLIP D20/M8 | |
| 2 | S***6 | BOLT | |
| 20 | 2***5 | NUT M8X1.25 | |
| 21 | K***9 | BOLT | |
| 22 | 2***7 | BOLT;STUD M8X1.25X20/M8 | |
| 23 | 2***5 | BOLT;STUD M10X1.25X15/M8 | |
| 24 | 1***9 | BOLT;STUD | |
| 25 | 2***7 | BOLT;STUD M8X1.25X20/M8 | |
| 3 | S***3 | WASHER;SPRING M6 | |
| 4 | K***8 | BRACKET, PREHAT RELAY | |
| 5 | S***6 | BOLT | |
| 6 | 1***6 | BOLT;STUD | |
| 7 | S***3 | WASHER;SPRING M10 | |
| 8 | 2***8 | SENSOR, WATER TEMP | |
| 9 | K***A | HARNESS, ENGINE |
