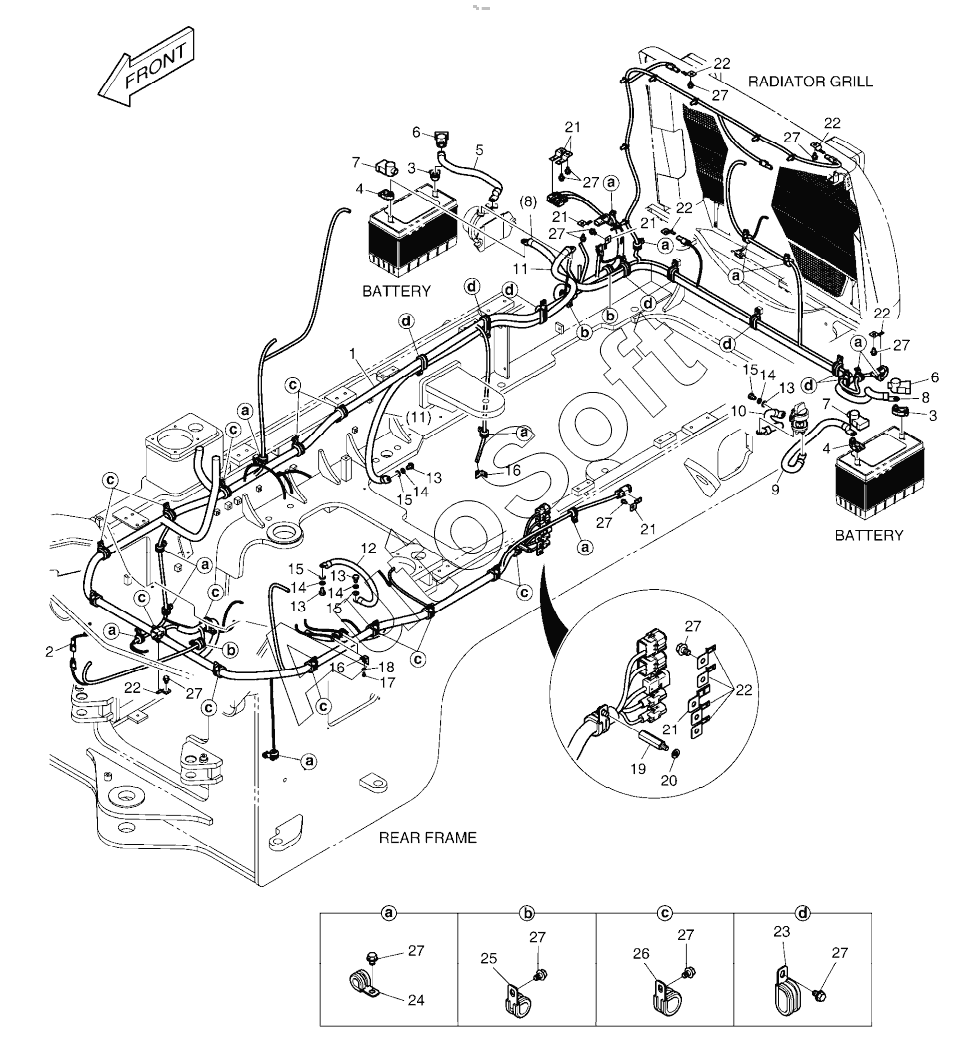

Каталог запасных частей к технике: Doosan DL220 (2010). ELECTRIC PARTS (3) - WIRING
300619-00523
1
2
3
3
4
4
5
6
6
7
7
8
8
9
10
11
11
12
13
13
13
13
14
14
14
14
15
15
15
15
16
16
17
18
19
20
21
21
21
21
21
22
22
22
22
22
22
23
24
25
26
27
27
27
27
27
27
27
27
27
27
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 300619-00523 | 3***3 | ELECTRIC ASSY, WIRING | |
| 1 | 3***A | HARNESS, MAIN | |
| 2 | 5***7 | Harness | |
| 3 | 2***1 | TERMINAL;BATTERY(+) | |
| 4 | 2***2 | TERMINAL;BATTERY(-) | |
| 5 | 2***4 | CABLE:BATT -BATTRELAY | |
| 6 | 2***2 | CAP;BATTTML (+) | |
| 7 | 2***3 | CAP;BATTTML (-) | |
| 8 | 2***5 | CABLE, STARTER-PUMP | |
| 9 | 2***6 | CABLE;BATT-BATT 60R-250L | |
| 10 | 2***6 | CABLE;BATT-BATT 60R-250L | |
| 11 | 2***8 | CABLE, BATT RY-STARTER | |
| 12 | 2***2 | CABLE, EARTH | |
| 13 | S***3 | WASHER;PLAIN | |
| 14 | S***3 | WASHER;SPRING M10 | |
| 15 | S***3 | BOLT M10X1.5X16 | |
| 16 | 2***0 | BRACKET;HOUSING | |
| 17 | S***6 | BOLT | |
| 18 | S***3 | WASHER;SPRING M6 | |
| 19 | 2***7 | BOLT;STUD M8X1.25X20/M8 | |
| 20 | S***3 | WASHER;SPRING | |
| 21 | 2***0 | BRACKET;HOUSING W15 | |
| 22 | 2***1 | BRACKET;HOUSING W9 | |
| 23 | 1***1 | CLIP 2-D20/M8 | |
| 24 | 1***2 | CLIP D14/M8 | |
| 25 | 1***3 | CLIP D20/M8 | |
| 26 | 1***4 | CLIP D26/M8 | |
| 27 | K***9 | BOLT |
