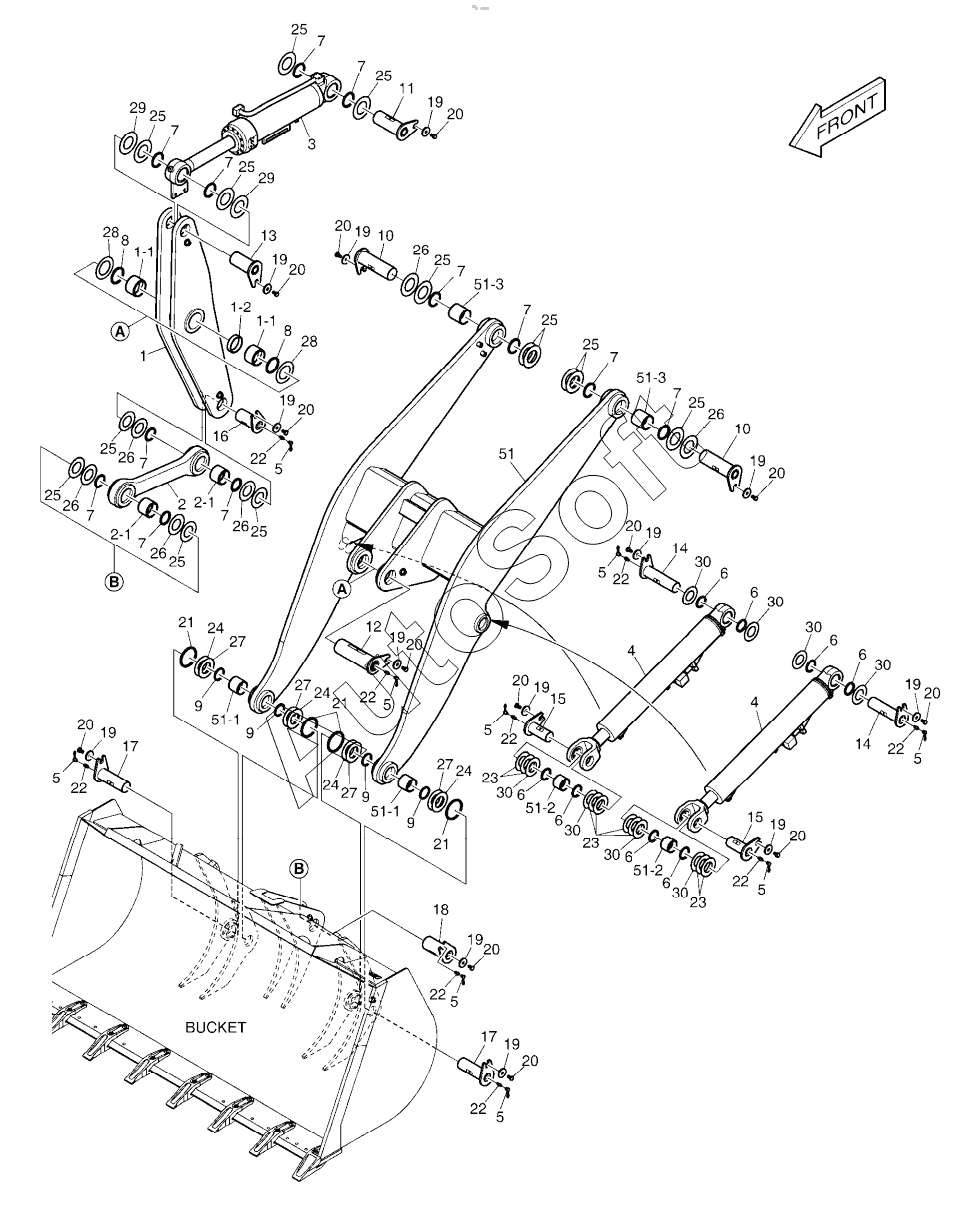

Каталог запасных частей к технике: Doosan DL220 (2010). LOADER ARM ASSY
1
1
1-1
1-1
1-2
2
2-1
2-1
3
4
4
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
7
7
7
8
8
9
9
9
9
10
10
11
12
13
14
14
15
15
16
17
17
18
19
19
19
19
19
19
19
19
19
19
19
19
19
20
20
20
20
20
20
20
20
20
20
20
20
20
21
21
21
22
22
22
22
22
22
22
22
22
23
23
23
24
24
24
24
25
25
25
25
25
25
25
25
25
25
25
25
26
26
26
26
26
26
27
27
27
27
28
28
29
29
30
30
30
30
30
30
30
30
51
51
51-1
51-2
51-2
51-3
51-3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 650102-00058 | 6***8 | FRONT ASSY | |
| 1 | 1***2 | LEVER ASSY, TILT | |
| 1-1 | 4***A | BUSHING | |
| 1-2 | 1***4 | SPACER | |
| 10 | 1***2 | PIN, FRAME-ARM | |
| 11 | 1***3 | PIN, FRAME-BUCKET CYL | |
| 12 | 1***4 | PIN, ARM-LEVER | |
| 13 | 1***5 | PIN, LEVER-BUCKET CYL | |
| 14 | 1***6 | PIN, FRAME-LIFT CYL | |
| 15 | 1***7 | PIN, ARM-LIFT CYL | |
| 16 | 1***4 | PIN, LEVER-LINK | |
| 17 | 1***5 | PIN, ARM-BUCKET | |
| 18 | 1***6 | PIN, LINK-BUCKET | |
| 19 | 4***A | Washer | |
| 2 | 1***7 | LINK ASSY | |
| 2-1 | 4***9 | BUSHING | |
| 20 | S***6 | Bolt | |
| 21 | 2***9 | O-RING | |
| 22 | S***1 | NIPPLE;GREASE | |
| 23 | 2***7 | SHIM | |
| 24 | 2***2 | Shim | |
| 25 | 2***3 | SHIM | |
| 26 | 2***7 | SHIM | |
| 27 | 2***7 | SHIM | |
| 28 | 2***9 | SHIM | |
| 29 | 2***4 | SHIM | |
| 3 | 4***A | CYLINDER, BUCKET | |
| 30 | 2***8 | SHIM | |
| 4 | 4***1 | CYLINDER, LIFT ARM | |
| 5 | 1***0 | CAP;GREASE NIPPLE | |
| 51 | 2***7 | ARM ASSY, LOADER | |
| 51-1 | K***8 | BUSH | |
| 51-2 | K***7 | BUSH | |
| 51-3 | K***7 | BUSH | |
| 6 | 2***3 | SEAL;DUST | |
| 7 | 2***5 | SEAL, DUST | |
| 8 | 2***6 | Seal, dust | |
| 9 | 2***3 | Seal, dust |
