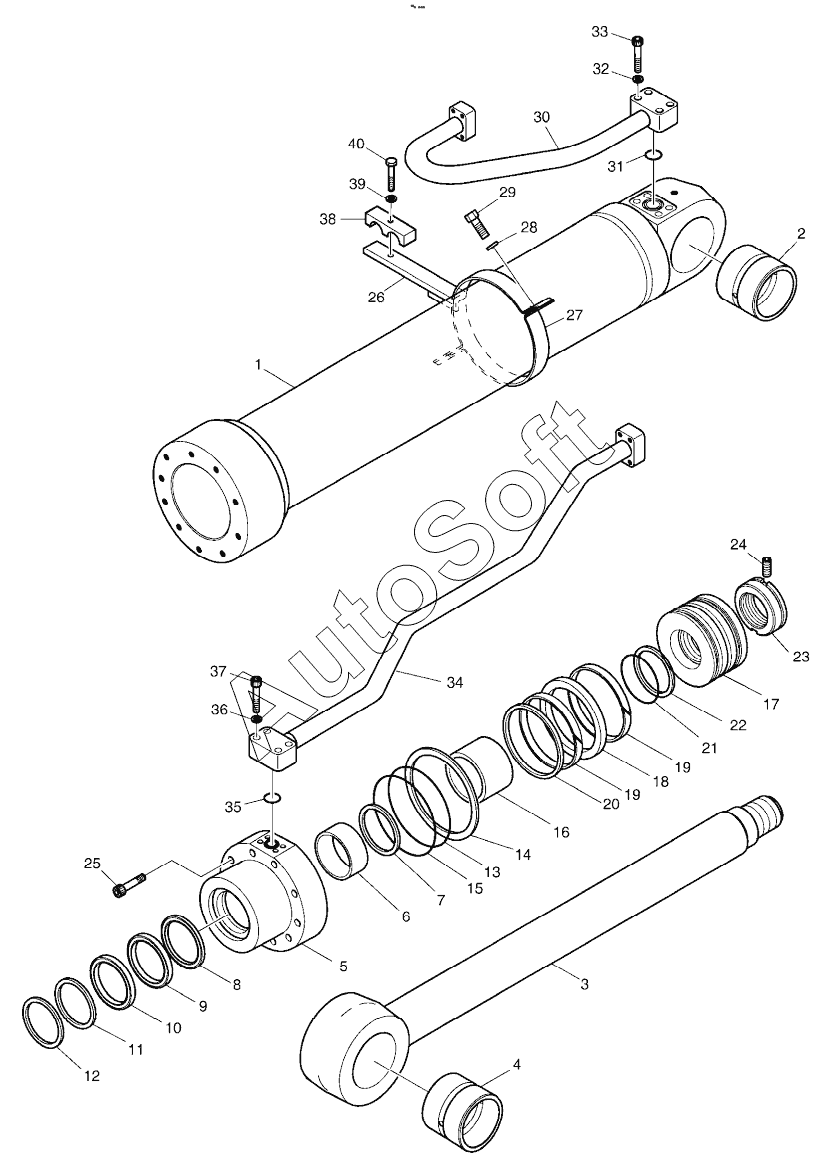

Каталог запасных частей к технике: Doosan DX225LCA (2012). BOOM CYLINDER - R.H.
K1044990B
400309-00343
400309-00343A
1
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
26
27
28
29
30
30
31
32
33
34
34
35
36
37
38
39
40
K9001878
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400309-00343 | 4***3 | CYLINDER,BOOM, (RH) | |
| 400309-00343A | 4***A | CYLINDER,BOOM, (RH) | |
| K1044990B | K***B | CYLINDER, BOOM (RH) | |
| K9001878 | K***8 | SEAL KIT, BOOM CYLINDER | |
| 1 | 4***7 | TUBE ASSY | |
| 1 | K***1 | TUBE ASSY | |
| 2 | 1***A | BUSH | |
| 2 | K***A | BUSH | |
| 3 | 4***4 | ROD ASSY | |
| 3 | K***2 | ROD ASSY | |
| 4 | 1***A | BUSH | |
| 4 | K***A | BUSH | |
| 5 | K***6 | ROD, COVER | |
| 6 | 1***9 | DD-BUSH | |
| 7 | 1***0 | RING, RETAINING | |
| 8 | K***7 | SEAL, BUFFER | |
| 9 | K***8 | U-PACKING | |
| 10 | K***7 | RING, BACK UP | |
| 11 | 1***9 | WIPER, DUST | |
| 12 | 1***1 | RING, RETAINING | |
| 13 | S***1 | O-RING | |
| 14 | K***9 | RING, BACK UP | |
| 15 | S***1 | O-RING | |
| 16 | 1***4 | RING, CUSHION | |
| 17 | K***0 | PISTON | |
| 18 | K***0 | SEAL, SLIPPER | |
| 19 | 1***7 | RING, WEAR | |
| 20 | K***1 | RING, DUST | |
| 21 | S***1 | O-RING | |
| 22 | 1***7 | RING, BACK UP | |
| 23 | K***2 | NUT, PISTON | |
| 24 | 1***9 | SCREW, SET | |
| 25 | S***2 | BOLT, SOCKET | |
| 26 | K***8 | PIPE BAND ASSY | |
| 26 | K***A | BAND ASSY,PIPE | |
| 27 | 1***8 | BAND, PIPE | |
| 28 | S***3 | WASHER;SPRING | |
| 29 | S***3 | BOLT M10X1.5X30 | |
| 30 | K***9 | PIPE ASSY-H (RH) | |
| 30 | K***A | PIPE ASSY, H (RH) | |
| 31 | S***1 | O-RING | |
| 32 | S***3 | WASHER;SPRING | |
| 33 | S***1 | BOLT;SOCKET | |
| 34 | K***7 | PIPE ASSY-R (RH) | |
| 34 | K***A | PIPE ASSY, R (RH) | |
| 35 | S***1 | O-RING | |
| 36 | S***3 | WASHER;SPRING | |
| 37 | S***1 | BOLT;SOCKET | |
| 38 | 1***7 | CLAMP, PIPE | |
| 39 | S***3 | Washer, spring | |
| 40 | S***3 | BOLT M12X1.75X65 |
