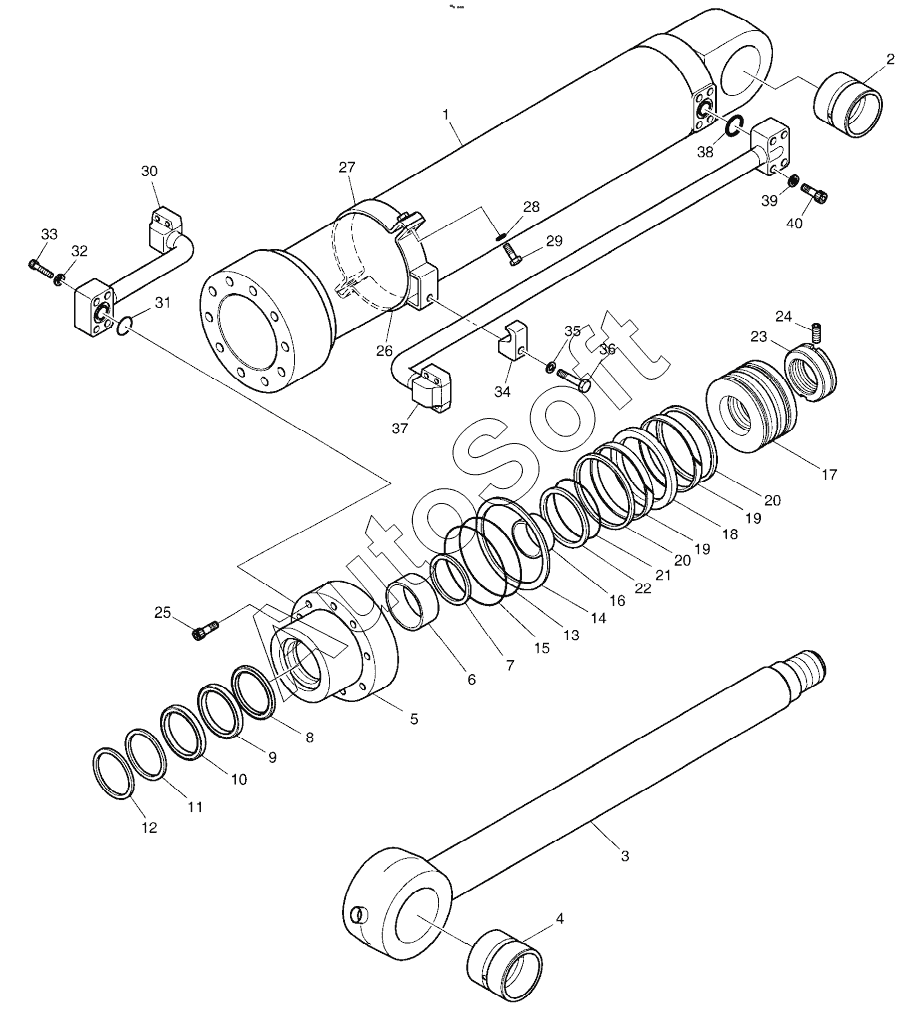

Каталог запасных частей к технике: Doosan DX225LCA (2012). BUCKET CYLINDER - ARM 2.4m
30
19
19
20
20
21
22
23
24
25
26
27
28
29
18
31
32
33
34
35
36
37
38
39
40
K9001892
7
400310-00215
1
1
2
2
3
3
4
4
5
6
K1046326
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400310-00215 | 4***5 | CYLINDER,BUCKET | |
| K1046326 | K***6 | CYLINDER, BUCKET | |
| K9001892 | K***2 | SEAL KIT, BUCKET CYLINDER | |
| 1 | 4***5 | TUBE ASSY | |
| 1 | K***3 | TUBE ASSY | |
| 2 | 1***A | BUSH | |
| 2 | K***A | BUSH | |
| 3 | 4***3 | ROD ASSY,CYLINDER | |
| 3 | K***1 | ROD ASSY | |
| 4 | 1***A | BUSH | |
| 4 | K***A | BUSH | |
| 5 | K***0 | COVER, ROD | |
| 6 | 1***7 | DD-BUSH | |
| 7 | K***1 | RING, RETAINING | |
| 8 | K***2 | SEAL, BUFFER | |
| 9 | K***3 | U-PACKING | |
| 10 | K***4 | RING, BACK UP | |
| 11 | 1***4 | WIPER, DUST | |
| 12 | 1***3 | RING, RETAINING | |
| 13 | S***1 | O-RING | |
| 14 | 1***8 | RING, BACK UP | |
| 15 | S***1 | O-RING | |
| 16 | K***6 | RING, CUSHION | |
| 17 | K***1 | PISTON | |
| 18 | K***1 | SEAL, SLIPPER | |
| 19 | 1***5 | RING, WEAR | |
| 20 | K***2 | RING, DUST | |
| 21 | 1***6 | O-RING | |
| 22 | K***0 | RING, BACK UP | |
| 23 | K***2 | NUT, PISTON | |
| 24 | 1***9 | SCREW, SET | |
| 25 | S***1 | BOLT | |
| 26 | K***3 | PIPE BAND ASSY | |
| 27 | K***4 | BAND, PIPE | |
| 28 | S***3 | Washer, spring | |
| 29 | S***3 | BOLT, HEX | |
| 30 | K***7 | PIPE ASSY-R | |
| 31 | S***1 | O-RING | |
| 32 | S***3 | WASHER;SPRING | |
| 33 | S***1 | BOLT;SOCKET | |
| 34 | K***3 | CLAMP, PIPE | |
| 35 | S***3 | WASHER;SPRING | |
| 36 | S***3 | BOLT | |
| 37 | K***8 | PIPE ASSY-H | |
| 38 | S***1 | O-RING | |
| 39 | S***3 | WASHER;SPRING | |
| 40 | S***1 | BOLT;SOCKET |
