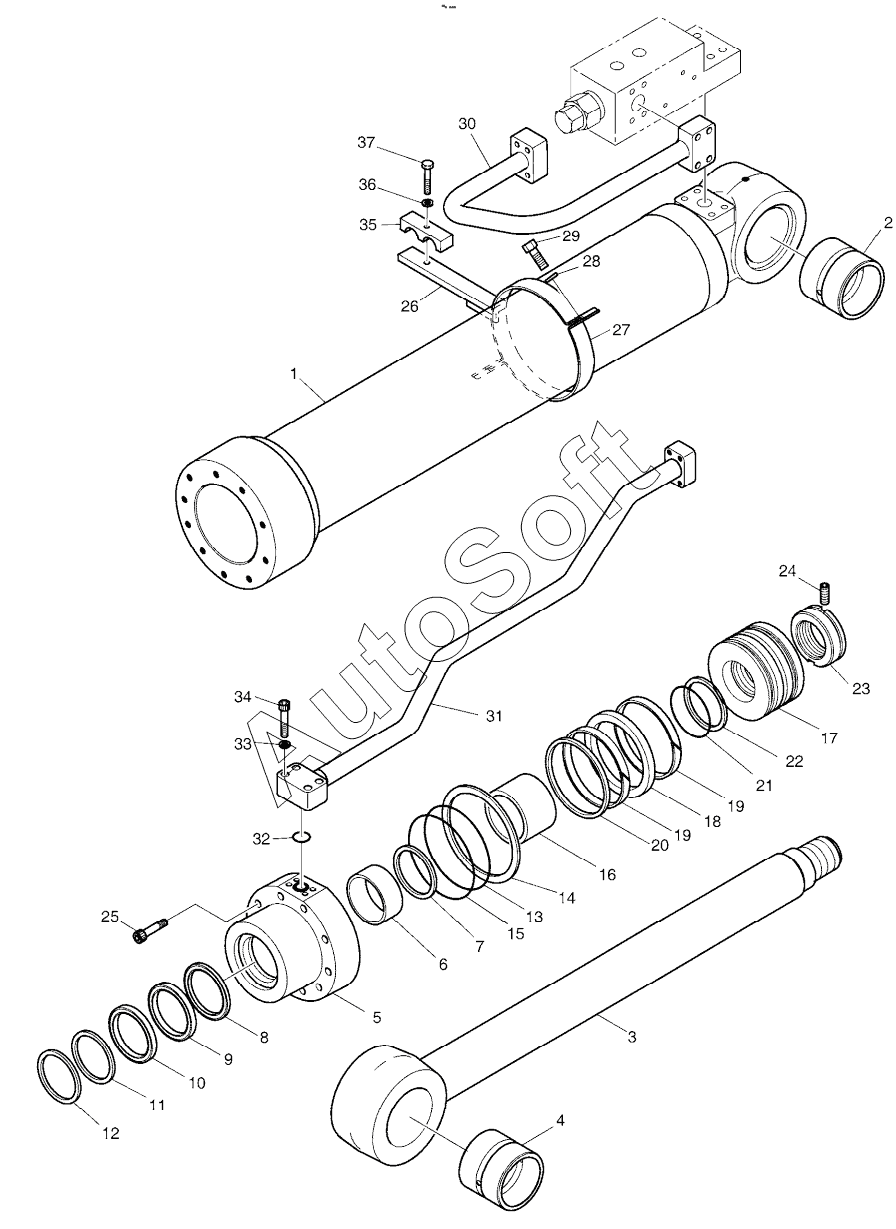

Каталог запасных частей к технике: Doosan DX225LCA (2012). BOOM CYLINDER - R.H (LOCK VALVE)
23
14
15
16
17
18
19
19
20
21
22
13
24
25
26
26
27
28
29
30
4
1
1
2
2
3
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400309-00347 | 4***7 | CYLINDER, BOOM (RH) | |
| 400309-00347A | 4***A | CYLINDER, BOOM (RH) | |
| K1041221B | K***B | CYLINDER, BOOM (RH) | |
| 1 | 4***7 | TUBE ASSY | |
| 1 | K***1 | TUBE ASSY | |
| 2 | 1***A | BUSH | |
| 2 | K***A | BUSH | |
| 3 | 4***4 | ROD ASSY | |
| 3 | K***2 | ROD ASSY | |
| 4 | 1***A | BUSH | |
| 4 | K***A | BUSH | |
| 5 | K***6 | ROD, COVER | |
| 6 | 1***9 | DD-BUSH | |
| 7 | 1***0 | RING, RETAINING | |
| 8 | K***7 | SEAL, BUFFER | |
| 9 | K***8 | U-PACKING | |
| 10 | K***7 | RING, BACK UP | |
| 11 | 1***9 | WIPER, DUST | |
| 12 | 1***1 | RING, RETAINING | |
| 13 | S***1 | O-RING | |
| 14 | K***9 | RING, BACK UP | |
| 15 | S***1 | O-RING | |
| 16 | 1***4 | RING, CUSHION | |
| 17 | K***0 | PISTON | |
| 18 | K***0 | SEAL, SLIPPER | |
| 19 | 1***7 | RING, WEAR | |
| 20 | K***1 | RING, DUST | |
| 21 | S***1 | O-RING | |
| 22 | 1***7 | RING, BACK UP | |
| 23 | K***2 | NUT, PISTON | |
| 24 | 1***9 | SCREW, SET | |
| 25 | S***2 | BOLT, SOCKET | |
| 26 | K***8 | PIPE BAND ASSY | |
| 26 | K***A | BAND ASSY,PIPE | |
| 27 | 1***8 | BAND, PIPE | |
| 28 | S***3 | WASHER;SPRING | |
| 29 | S***3 | BOLT M10X1.5X30 | |
| 30 | 4***4 | PIPE ASSY, H (RH) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
