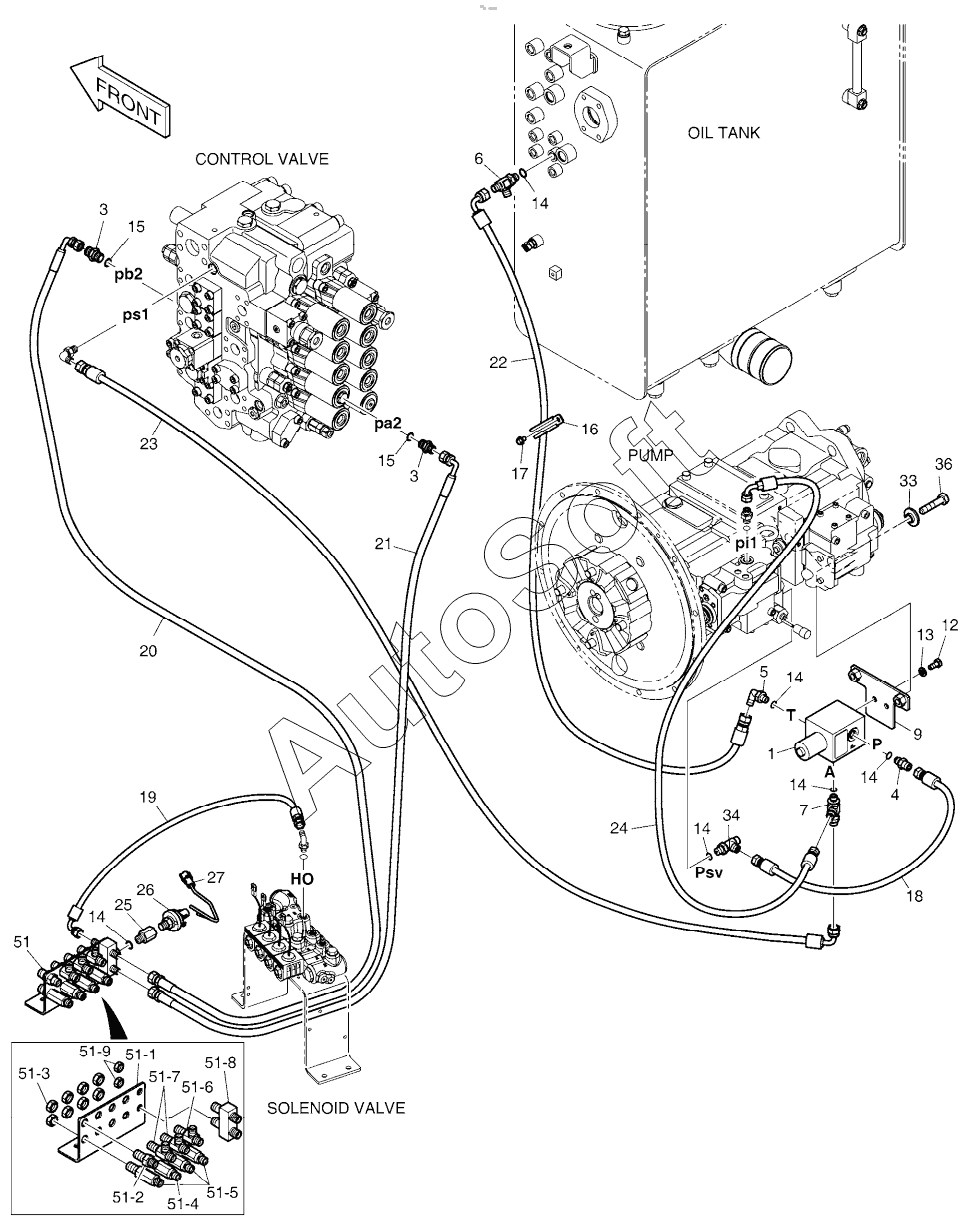

Каталог запасных частей к технике: Doosan DX225LCA (2012). PILOT PIPING - ONE OR TWO WAY 7755 ~
K1044672A
1
3
3
4
5
6
7
9
12
13
14
14
14
14
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
33
34
36
51
51-1
51-2
51-3
51-4
51-5
51-6
51-7
51-8
51-9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1044672A | K***A | PILOT PIPING-ONE & TWO WAY | |
| 1 | 4***6 | VALVE, EPPR | |
| 12 | S***6 | BOLT | |
| 13 | S***3 | WASHER;SPRING | |
| 14 | S***1 | O-RING | |
| 15 | S***1 | O-RING | |
| 16 | 1***6 | CLIP D38/M8 | |
| 17 | K***9 | BOLT | |
| 18 | 2***7 | HOSE PF1/4-510 | |
| 19 | D***0 | HOSE | |
| 20 | D***1 | HOSE | |
| 21 | D***4 | HOSE | |
| 22 | 2***9 | HOSE PF1/4-1600L | |
| 23 | D***8 | HOSE PF1/4-2050L | |
| 24 | 2***8 | HOSE PF1/4-600L | |
| 25 | D***7 | REDUCER | |
| 26 | 5***0 | SWITCH;PRESSURE | |
| 27 | 5***7 | Harness | |
| 3 | 2***6 | ADAPTER PFO3/8-PF1/4 | |
| 33 | 1***8 | SPACER | |
| 34 | 2***1 | TEE PFO1/4-2PF1/4 | |
| 36 | S***6 | BOLT | |
| 4 | 2***3 | ADAPTER, FILTER | |
| 5 | 2***4 | ELBOW | |
| 51 | 4***6 | JOINT PLATE SUB ASSY | |
| 51-1 | K***4 | BRACKET, JOINT | |
| 51-2 | 1***1 | ADAPTER 2PF3/8 | |
| 51-3 | 1***1 | NUT | |
| 51-4 | 4***1 | Valve, shockless | |
| 51-5 | D***9 | ADAPTER | |
| 51-6 | 1***1 | TEE 2PF3/8-PF1/4 | |
| 51-7 | 1***2 | TEE 3PF3/8 | |
| 51-8 | 4***6 | VALVE, SHUTTLE | |
| 51-9 | 1***7 | NUT | |
| 6 | 2***1 | TEE PFO1/4-2PF1/4 | |
| 7 | 1***9 | TEE | |
| 9 | 1***5 | BRACKET,EPPR VALVE |
