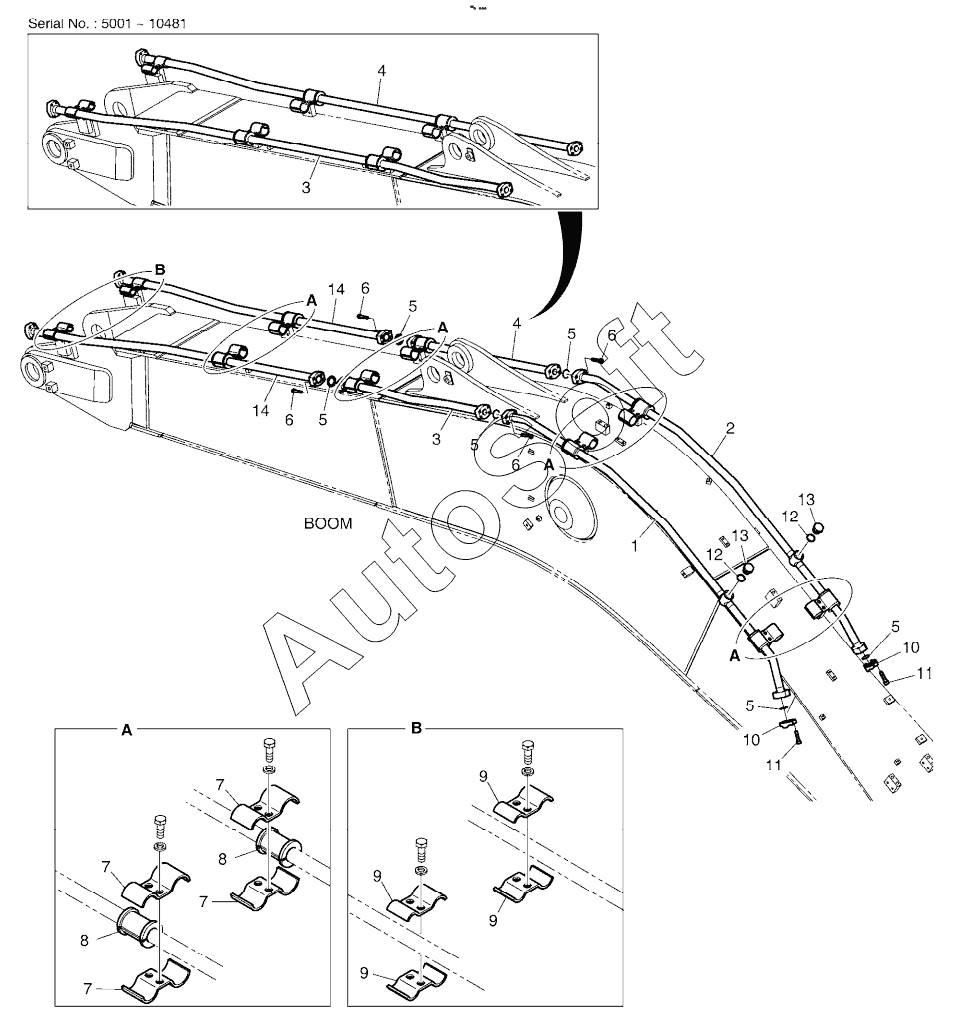

Каталог запасных частей к технике: Doosan DX225LCA (2012). BOOM PIPING - BOOM 5.7m (ONE & TWO WAY)
1
2
3
3
3
3
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
6
6
7
7
7
7
8
8
9
9
9
9
10
10
11
11
12
12
13
13
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 420212-06762 | 4***2 | PIPING,BOOM, ONE OR TWO WA | |
| K1041835 | K***5 | BOOM PIPING, ONE & TWO WAY | |
| 1 | K***9 | PIPE | |
| 2 | K***0 | PIPE | |
| 3 | 4***0 | PIPE ASSY,HYDRAULIC | |
| 3 | K***1 | PIPE | |
| 4 | 4***1 | PIPE ASSY,HYDRAULIC | |
| 4 | K***2 | PIPE | |
| 5 | 2***9 | O-RING | |
| 5 | 2***9 | O-RING | |
| 6 | S***6 | BOLT M10X1.5X50 | |
| 6 | S***6 | BOLT M10X1.5X50 | |
| 7 | 1***8 | CLAMP, PIPE | |
| 8 | 1***1 | RUBBER | |
| 9 | 1***7 | CLAMP, PIPE | |
| 10 | 2***8 | Flange | |
| 11 | S***6 | BOLT;SOCKET M10X1.5X40 | |
| 12 | S***1 | O-RING | |
| 13 | 2***9 | PLUG PFO1 | |
| 14 | 4***2 | PIPE ASSY,HYDRAULIC |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
