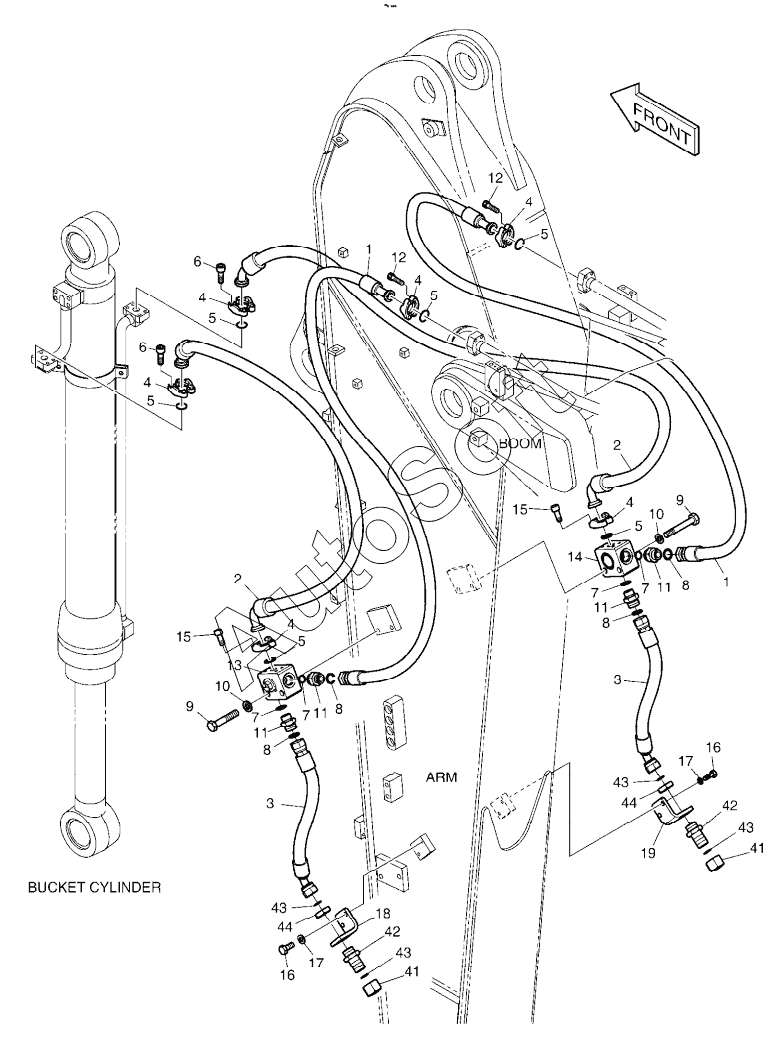

Каталог запасных частей к технике: Doosan DX225LCA (2012). ARM PIPING - ARM 2.9m(CLAMSHELL)
12
12
44
44
43
43
43
43
42
42
41
41
19
18
17
17
16
16
15
15
14
13
11
11
11
11
10
10
9
9
8
8
8
8
7
7
7
7
6
6
5
5
5
5
5
5
4
4
4
4
4
4
3
3
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1041937A | K***A | ARM PIPING-CLAMSHELL | |
| 1 | D***2 | HOSE | |
| 2 | D***8 | HOSE | |
| 3 | D***8 | HOSE | |
| 4 | 2***9 | FLANGE | |
| 5 | 2***2 | O-RING | |
| 6 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 7 | S***1 | O-RING | |
| 8 | S***1 | O-RING | |
| 9 | S***6 | BOLT | |
| 10 | S***3 | Washer | |
| 11 | 2***5 | ADAPTER | |
| 12 | S***6 | BOLT M10X1.5X35 | |
| 13 | K***9 | VALVE, SWITCH | |
| 14 | K***0 | VALVE, SWITCH | |
| 15 | S***6 | BOLT;SOCKET M10X1.5X25 | |
| 16 | S***6 | BOLT | |
| 17 | S***3 | WASHER;SPRING M10 | |
| 18 | K***9 | BRACKET | |
| 19 | K***3 | BRACKET | |
| 41 | 2***1 | CAP | |
| 42 | D***7 | ADAPTER 2UNF1 3/16 | |
| 43 | S***1 | O-RING | |
| 44 | 1***8 | NUT UNF1 3/16 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
