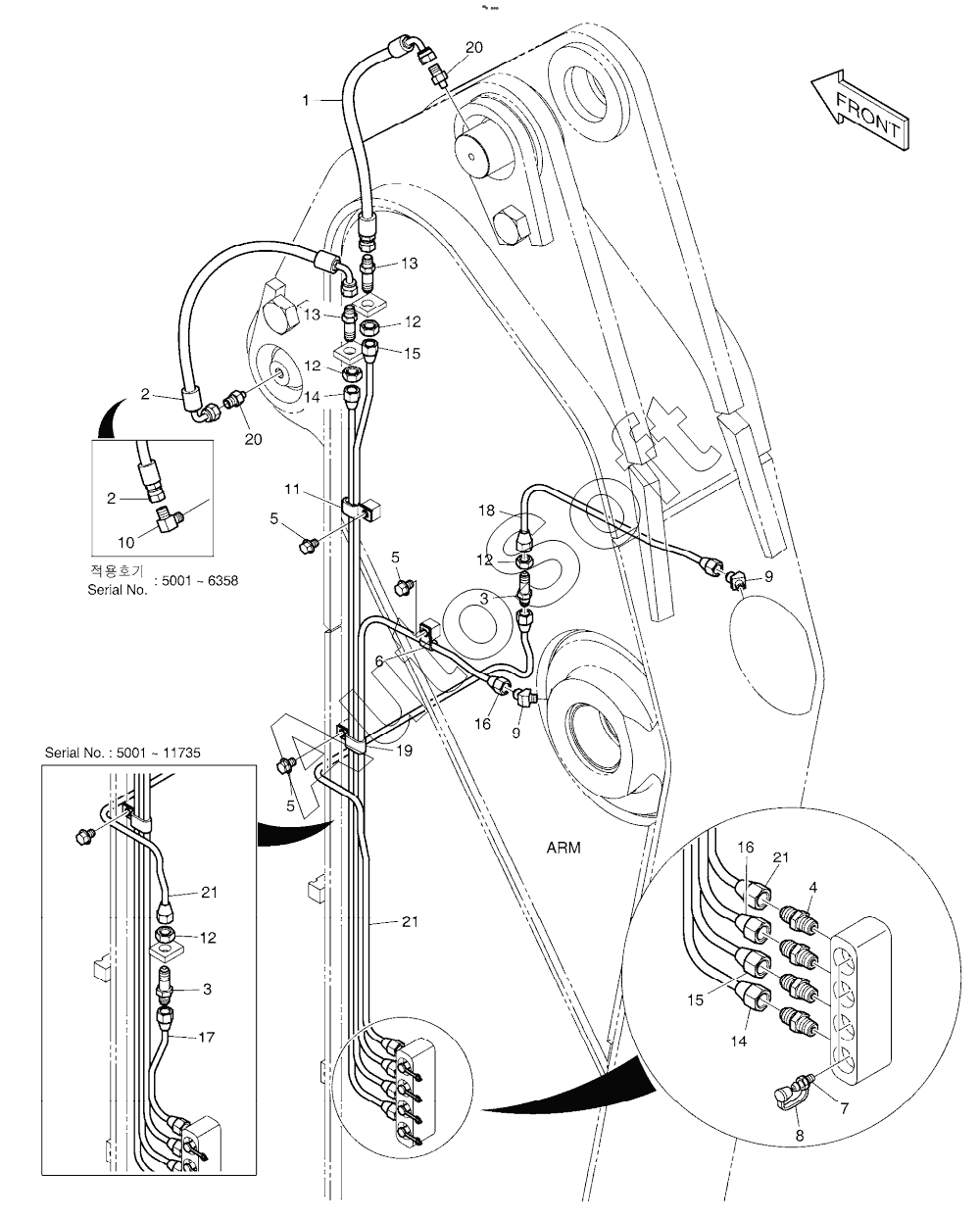

Каталог запасных частей к технике: Doosan DX225LCA (2012). LUBRICATION PIPING - ARM 2.4m
11
21
21
21
21
21
21
20
20
20
20
19
18
17
16
16
15
15
14
14
13
13
12
12
12
12
12
12
12
12
12
12
K1013410A
10
9
9
8
7
6
5
5
5
4
3
3
3
3
2
2
2
2
1
420212-05311
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 420212-05311 | 4***1 | PIPING,LUBRICATION, 2.4M | |
| K1013410A | K***A | LUBRICATION PIPING-ARM | |
| 1 | D***0 | HOSE | |
| 2 | D***1 | HOSE | |
| 2 | D***0 | HOSE PF1/4-330L | |
| 3 | D***9 | Adapter | |
| 3 | D***9 | Adapter | |
| 4 | 2***4 | Adapter | |
| 5 | K***9 | BOLT | |
| 6 | D***3 | Clip | |
| 7 | S***1 | NIPPLE;GREASE | |
| 8 | 1***0 | CAP;GREASE NIPPLE | |
| 9 | K***0 | Elbow | |
| 10 | 2***1 | Elbow | |
| 11 | D***7 | Clip | |
| 12 | S***3 | NUT M14X1.5 | |
| 12 | S***3 | NUT M14X1.5 | |
| 13 | 2***2 | Adapter | |
| 14 | K***4 | PIPE | |
| 15 | K***5 | PIPE | |
| 16 | K***6 | PIPE | |
| 17 | K***1 | PIPE | |
| 18 | K***7 | PIPE | |
| 19 | D***8 | Clip | |
| 20 | 2***2 | Adapter | |
| 20 | 2***2 | Adapter | |
| 21 | 4***3 | PIPE | |
| 21 | K***7 | PIPE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
