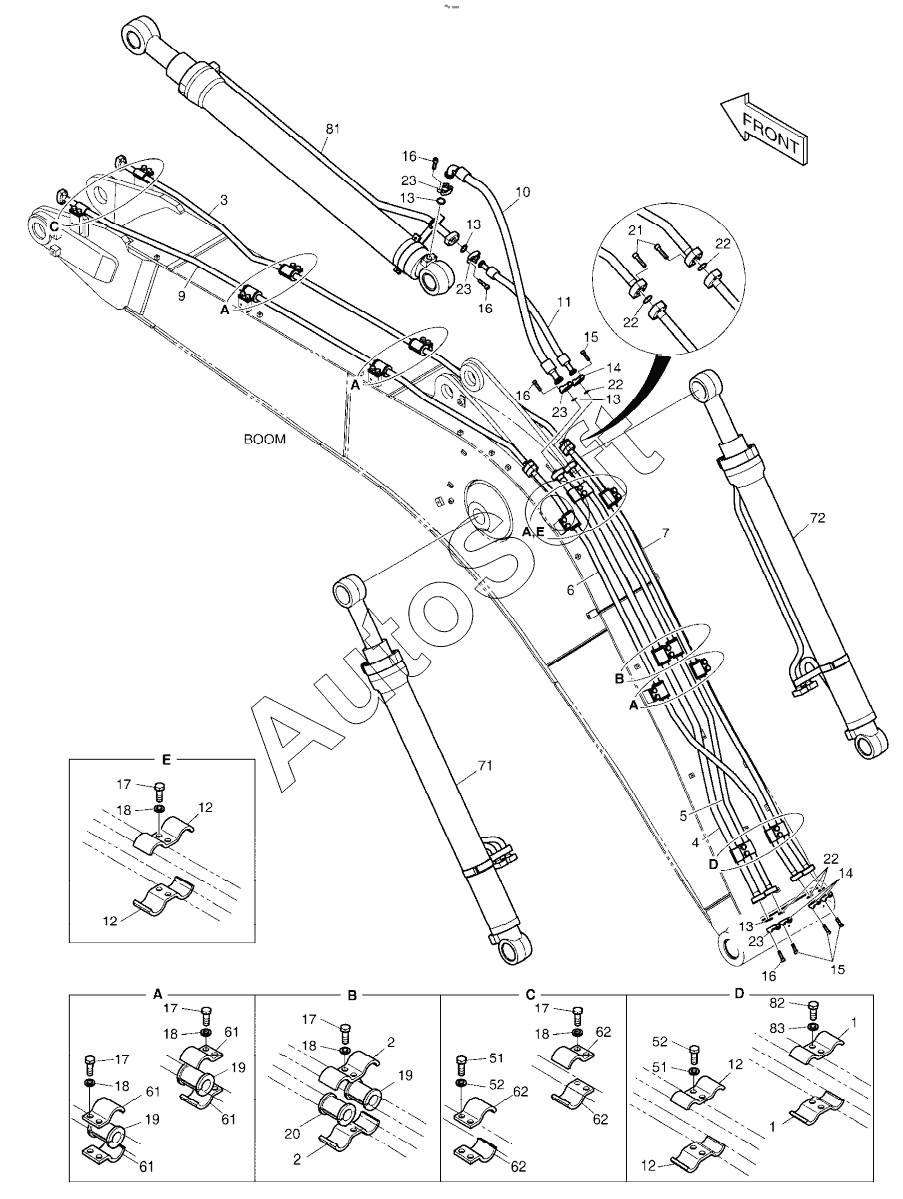

Каталог запасных частей к технике: Doosan DX225LCA (2012). BOOM PIPING - BOOM 5.2m
1
1
2
2
3
4
5
6
7
9
10
11
12
12
12
12
13
13
13
13
14
14
15
15
16
16
16
16
17
17
17
17
17
18
18
18
18
18
19
19
19
20
21
22
22
22
22
23
23
23
23
51
51
52
52
61
61
61
61
62
62
62
62
71
71
71
72
72
72
81
81
82
83
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1045913 | K***3 | BOOM PIPING | |
| 1 | 1***0 | CLAMP, PIPE | |
| 2 | 1***8 | CLAMP, PIPE | |
| 3 | K***4 | PIPE | |
| 4 | K***7 | PIPE | |
| 5 | K***8 | PIPE | |
| 6 | K***7 | PIPE | |
| 7 | K***8 | PIPE | |
| 9 | K***2 | PIPE | |
| 10 | D***8 | HOSE | |
| 11 | D***3 | HOSE | |
| 12 | 1***7 | CLAMP, PIPE | |
| 13 | 2***9 | O-RING | |
| 14 | 2***9 | FLANGE | |
| 15 | S***6 | BOLT M10X1.5X35 | |
| 16 | S***6 | BOLT;SOCKET M10X1.5X40 | |
| 17 | S***6 | BOLT | |
| 18 | S***3 | Washer | |
| 19 | 1***4 | RUBBER | |
| 20 | 1***1 | RUBBER | |
| 21 | S***6 | BOLT;SOCKET M10X1.5X45 | |
| 22 | 2***2 | O-RING | |
| 23 | 2***8 | Flange | |
| 51 | S***6 | BOLT | |
| 52 | S***3 | Washer | |
| 61 | 1***2 | CLAMP, PIPE | |
| 62 | 1***3 | CLAMP | |
| 71 | 4***1 | CYLINDER,BOOM, (LH) | |
| 71 | 4***A | CYLINDER,BOOM, (LH) | |
| 71 | K***B | CYLINDER, BOOM (LH) | |
| 72 | 4***3 | CYLINDER,BOOM, (RH) | |
| 72 | 4***A | CYLINDER,BOOM, (RH) | |
| 72 | K***B | CYLINDER, BOOM (RH) | |
| 81 | 4***9 | CYLINDER,ARM | |
| 81 | K***A | CYLINDER, ARM | |
| 82 | S***6 | BOLT | |
| 83 | S***3 | Washer |
