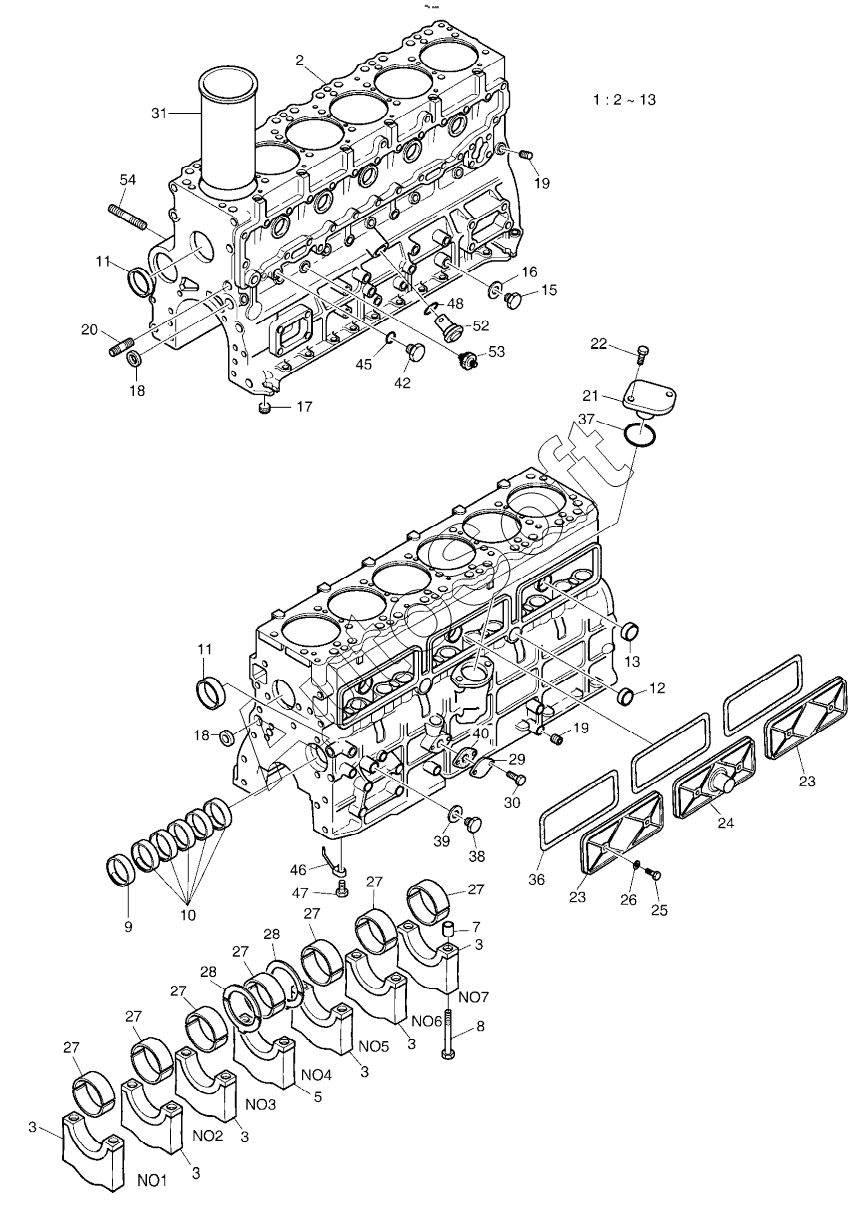

Каталог запасных частей к технике: Doosan DX225LCA (2012). CYLINDER BLOCK
1
2
2
3
3
3
3
3
3
5
7
8
9
10
11
11
12
13
13
15
16
17
18
18
19
19
20
21
22
23
23
24
25
26
27
27
27
27
27
27
27
27
27
27
27
27
27
27
27
27
27
27
27
27
27
27
27
27
28
28
28
28
28
28
29
30
31
31
31
31
31
36
37
38
39
40
42
45
46
47
48
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***D | CYLINDER BLOCK ASSY | |
| 2 | 6***I | BLOCK, CYLINDER | |
| 3 | 6***A | CAP, BEARING | |
| 5 | 6***A | CAP, BEARING | |
| 7 | 6***1 | RING, STOPPER | |
| 8 | 6***A | BOLT, BRG CAP | |
| 9 | 6***C | BUSH, CAM SHAFT | |
| 10 | 6***C | BUSH, CAM SHAFT | |
| 11 | 6***9 | PLUG, CORE | |
| 12 | 6***1 | PLUG, CORE | |
| 13 | 6***2 | PLUG, CORE | |
| 15 | 6***0 | SCREW, PLUG M12X125 | |
| 16 | 0***4 | RING, SEAL | |
| 17 | 6***9 | PLUG SCREW PT3/8 | |
| 18 | 0***3 | PLUG, CORE | |
| 19 | 6***2 | PLUG SCREW PT1/8 | |
| 20 | 6***8 | BOLT, STUD M14X125X45 | |
| 21 | 6***E | COVER | |
| 22 | 0***3 | BOLT ASSY M8X20 | |
| 23 | 6***A | COVER, PUSH ROD CHAMBER | |
| 24 | 6***8 | COVER, PUSH ROD CHAMBER | |
| 25 | 6***9 | BOLT, HEX | |
| 26 | 6***7 | PACKING, PUSH ROD CHAMBER | |
| 27 | 6***B | METAL, CRANK STD | |
| 27 | 6***B | METAL, CRANK 025 | |
| 27 | 6***B | METAL, CRANK 050 | |
| 28 | 6***8 | WASHER, THRUST | |
| 28 | 6***A | WASHER, THRUST 025 | |
| 28 | 6***A | WASHER, THRUST 050 | |
| 29 | 6***1 | COVER, BLIND | |
| 30 | 0***3 | BOLT ASSY M8X20 | |
| 31 | 6***7 | LINER, CYLINDER (ALTV) | |
| 31 | 6***8 | LINER, CYLINDER (1A) | |
| 31 | 6***9 | LINER, CYLINDER (1B) | |
| 31 | 6***0 | LINER, CYLINDER (2A) | |
| 31 | 6***1 | LINER, CYLINDER (2B) | |
| 36 | 6***0 | GASKET, PUSH ROD CHAMBER | |
| 37 | 0***6 | O-RING, O/P DRIVE FLANGE | |
| 38 | 6***5 | PLUG, SCREW | |
| 39 | 0***6 | SEAL RING A14X20 | |
| 40 | 6***3 | GAS КЕТ, F LA NG Е | |
| 42 | 6***2 | PLUG, DRAIN | |
| 45 | 0***3 | RING, SEAL A18X24 | |
| 46 | 6***А | OIL JET PIPE | |
| 47 | 6***3 | RELIEF VALVE ASSY | |
| 48 | 0***2 | O-RING | |
| 52 | 6***F | RELIEF VALVE ASSY | |
| 53 | 6***6 | SWITCH, OIL PRESS | |
| 54 | 6***2 | BOLT, STUD |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
