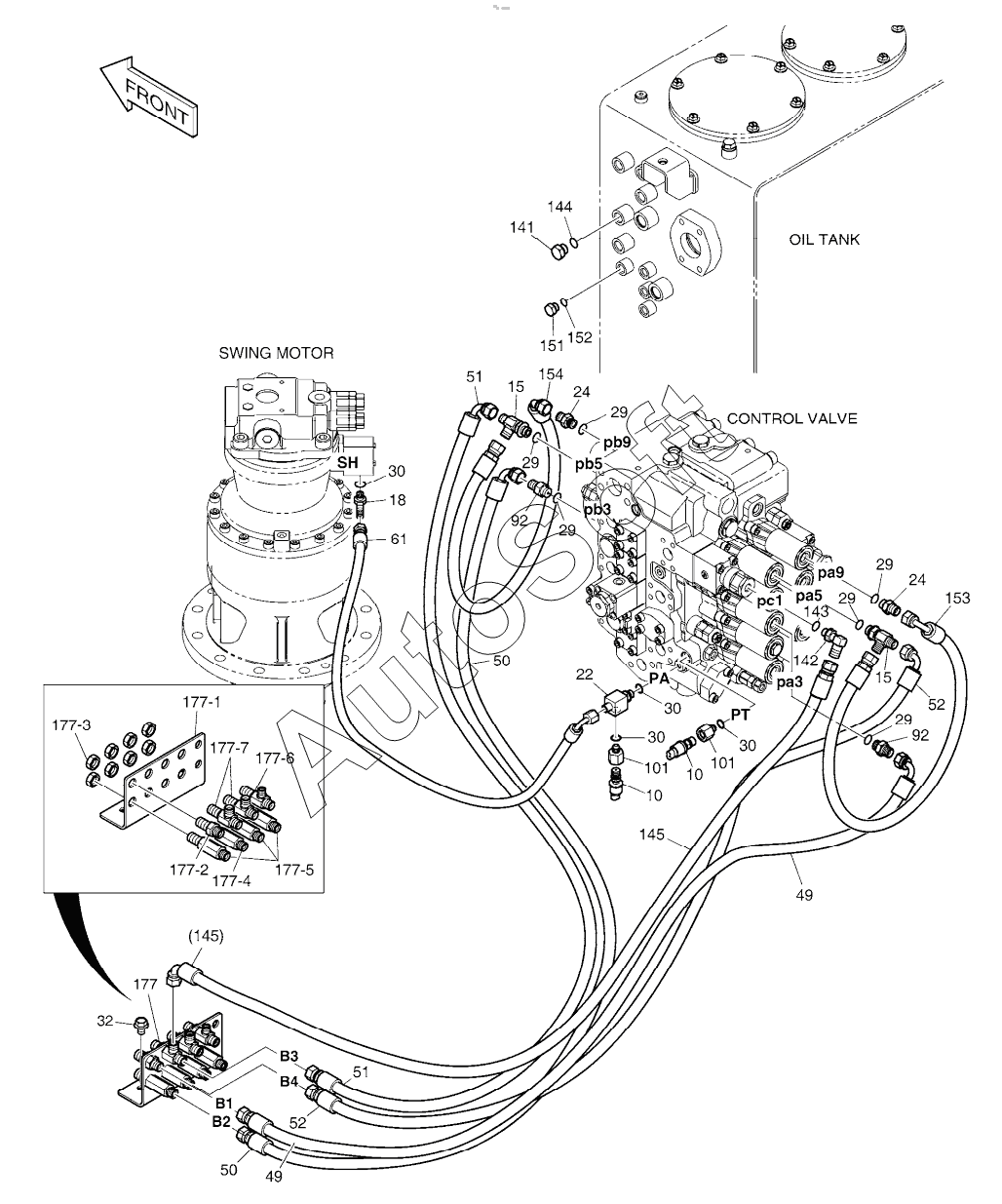

Каталог запасных частей к технике: Doosan DX225LCA (2012). PILOT PIPING (3)
10
10
15
15
18
22
24
24
29
29
29
29
29
29
30
30
30
30
30
30
30
30
32
49
49
50
50
51
51
52
52
61
92
92
101
101
141
142
143
144
145
145
151
152
153
154
177
177
177-1
177-2
177-3
177-4
177-5
177-6
177-7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| К1044664А | К***А | PILOT PIPING | |
| 10 | 2***2 | SWITCH;PRESSURE | |
| 101 | 4***1 | Reducer | |
| 141 | 2***2 | PLUG PFO1/2 | |
| 142 | 2***3 | ELBOW | |
| 143 | S***1 | O-RING | |
| 144 | S***1 | O-RING | |
| 145 | D***4 | HOSE | |
| 15 | 2***6 | TEE | |
| 151 | 2***1 | TEE PFO1/4-2PF1/4 | |
| 152 | S***1 | O-RING | |
| 153 | D***5 | HOSE | |
| 154 | D***4 | HOSE | |
| 177 | 4***4 | JOINT PLATE SUB ASSY | |
| 177 | К***8 | JOINT PLATE SUB ASSY | |
| 177-1 | К***4 | BRACKET, JOINT | |
| 177-2 | 1***1 | ADAPTER 2PF3/8 | |
| 177-3 | 1***1 | NUT | |
| 177-4 | 4***1 | Valve, shockless | |
| 177-5 | D***9 | ADAPTER | |
| 177-6 | 1***1 | TEE 2PF3/8-PF1/4 | |
| 177-7 | 1***2 | TEE 3PF3/8 | |
| 18 | 2***4 | ELBOW | |
| 22 | 2***5 | ADAPTER | |
| 24 | 2***7 | ADAPTER PFO3/8-PF3/8 | |
| 29 | S***1 | O-RING | |
| 30 | S***1 | O-RING | |
| 30 | S***1 | O-RING | |
| 32 | D***7 | BOLT | |
| 49 | D***4 | HOSE | |
| 50 | D***4 | HOSE | |
| 51 | D***5 | HOSE | |
| 52 | D***8 | HOSE | |
| 61 | D***0 | HOSE | |
| 92 | 1***5 | Adapter |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
