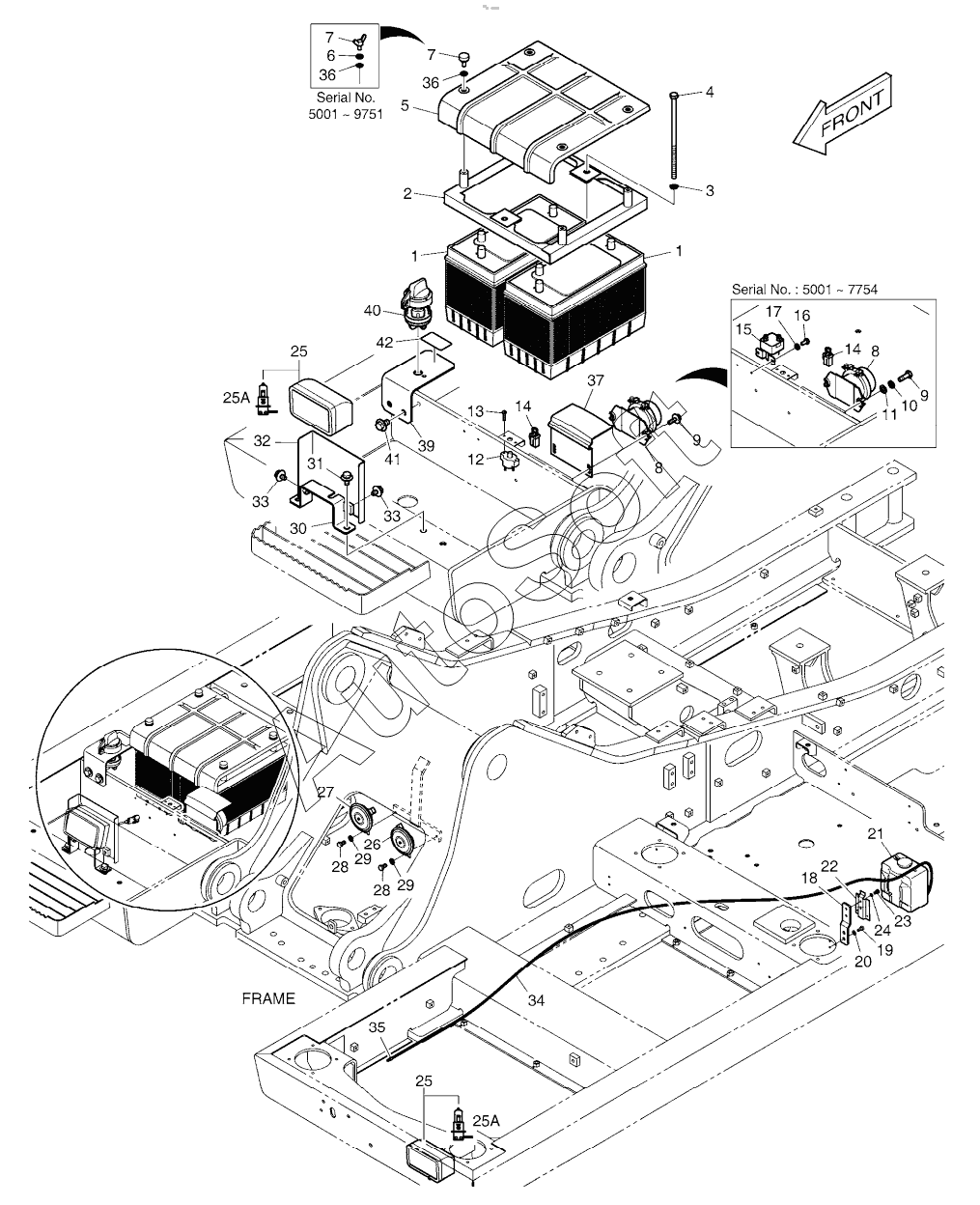

Каталог запасных частей к технике: Doosan DX225LCA (2012). ELECTRIC PARTS - RELATED
K1046733A
1
1
2
3
4
5
6
7
7
7
7
8
8
9
9
9
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
25
25
25
25
25
25A
25A
26
26
27
27
28
28
29
29
30
30
31
32
33
33
34
35
36
36
37
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1046733A | K***A | ELECTRIC PARTS, CHASSIS | |
| 1 | 2***4 | BATTERY | |
| 10 | S***3 | WASHER;SPRING | |
| 11 | S***3 | Washer | |
| 12 | 2***4 | BREAKER;CIRCUIT 60A | |
| 13 | 2***4 | SCREW | |
| 14 | 2***A | FUSE;LINK 27A | |
| 15 | 2***2 | RELAY;STARTER | |
| 16 | S***3 | BOLT M6X1.0X12 | |
| 17 | S***3 | WASHER;SPRING M6 | |
| 18 | K***8 | BRACKET | |
| 19 | S***6 | Bolt | |
| 2 | K***A | BRACKET | |
| 20 | S***3 | WASHER;SPRING | |
| 21 | K***9 | TANK, RESERVE | |
| 22 | 2***4 | BRACKET PL1.6 | |
| 23 | S***3 | BOLT M6X1.0X12 | |
| 24 | S***3 | WASHER;SPRING M6 | |
| 25 | 5***5 | LAMP;HEAD 24V 70W | |
| 25 | K***4 | LAMP, HEAD | |
| 25A | 2***4 | BULB | |
| 26 | 3***2 | Horn, high | |
| 26 | 5***4 | HORN;HIGH | |
| 27 | 3***3 | Horn, low | |
| 27 | 5***5 | HORN;LOW | |
| 28 | S***6 | Bolt | |
| 29 | S***3 | WASHER;SPRING | |
| 3 | S***3 | WASHER;SPRING M10 | |
| 30 | 1***2 | BRACKET | |
| 30 | 1***C | BRACKET | |
| 31 | D***9 | BOLT | |
| 32 | 6***С | PLATE | |
| 33 | D***3 | BOLT | |
| 34 | 4***7 | HOSE | |
| 35 | 2***8 | ADAPTER;HOSE | |
| 36 | S***3 | WASHER;PLAIN M8 | |
| 37 | 1***9 | Cover, relay | |
| 39 | 1***8 | BRACKET | |
| 4 | D***9 | Bolt | |
| 40 | К***5 | SWITCH, DISCONNECTOR | |
| 41 | D***5 | BOLT | |
| 42 | 6***2 | Name plate, switch | |
| 5 | K***8 | COVER | |
| 6 | S***3 | WASHER;SPRING | |
| 7 | K***5 | BOLT;KNOB | |
| 7 | S***3 | Bolt, wing | |
| 8 | 2***4 | RELAY;BATTERY 24V 100A | |
| 9 | D***9 | BOLT | |
| 9 | S***6 | BOLT |
