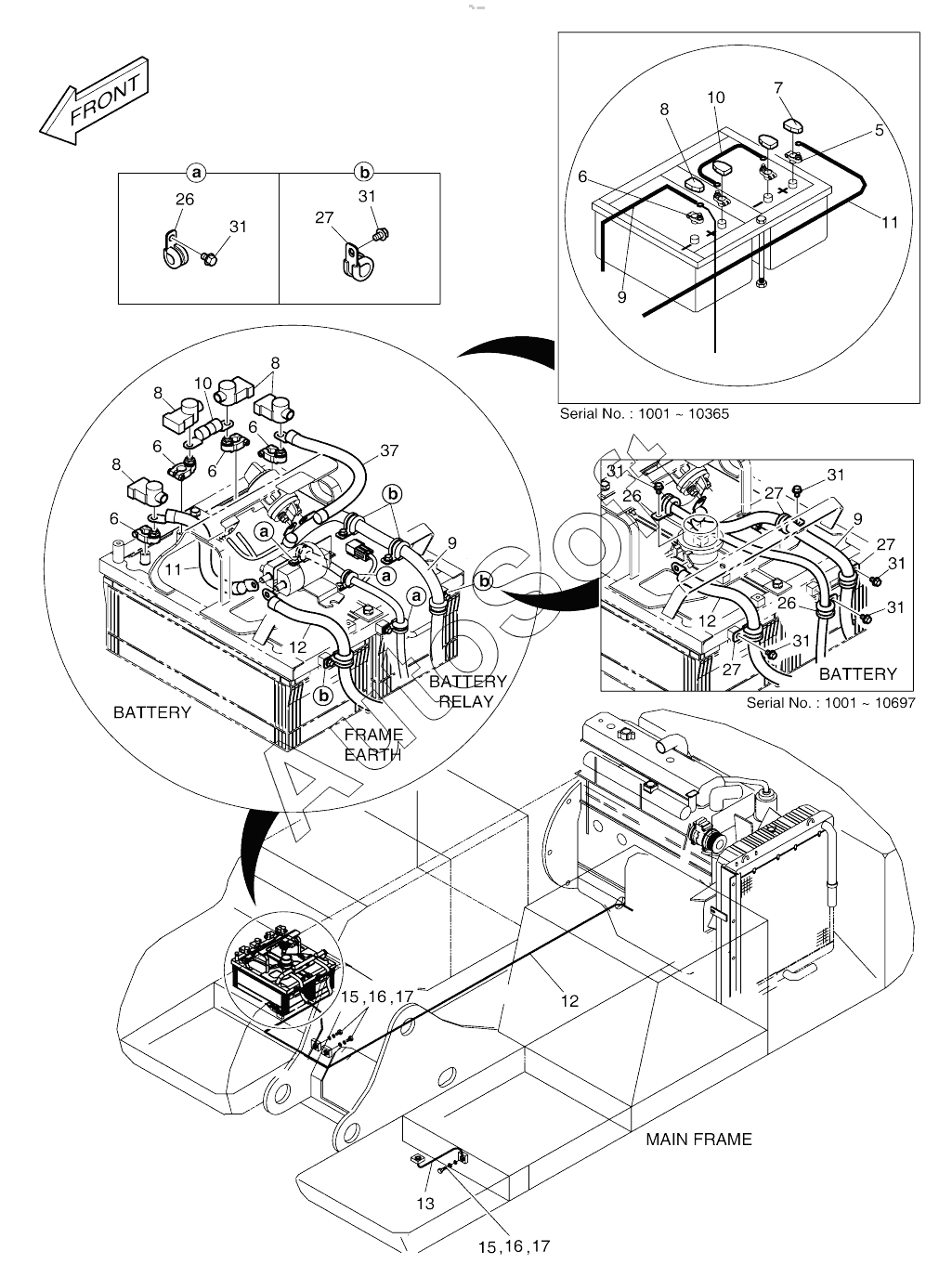

Каталог запасных частей к технике: Doosan SOLAR 420LC-V (2017). ELECTRIC WIRING (1) - BATTERY
12
12
12
12
37
31
31
31
31
31
31
31
31
31
31
31
31
31
31
27
27
27
27
27
27
27
27
26
26
26
26
26
26
26
26
17
17
16
16
15
15
13
12
12
12
12
11
11
11
11
10
10
10
10
9
9
9
9
9
9
9
9
8
8
8
8
7
6
6
6
6
6
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 300619-01027 | 3***7 | ELECTRIC ASSY, (3) | |
| 300619-01027A | 3***A | ELECTRIC ASSY | |
| 500-00131 | 5***1 | ELECTRIC WIRING(1) | |
| 5 | 2***1 | TERMINAL;BATTERY(+) | |
| 6 | 2***2 | TERMINAL;BATTERY(-) | |
| 7 | 2***2 | CAP;BATTTML (+) | |
| 8 | 2***3 | CAP;BATTTML (-) | |
| 9 | 2***1 | CABLE, BATT-EARTH | |
| 9 | 2***2 | CABLE,EARTH | |
| 10 | 2***2 | CABLE, BATT-BATT | |
| 10 | 3***7 | CABLE,BAT-BAT | |
| 11 | 2***0 | CABLE, BATT-BATT RELAY | |
| 11 | 2***4 | CABLE:BATT -BATTRELAY | |
| 12 | 2***3 | CABLE, BATT RY-STARTER | |
| 12 | 2***7 | CABLE, BATT RY-STARTER | |
| 13 | 2***5 | CABLE;FL PLATE-EARTH 60B-300L | |
| 15 | S***3 | BOLT M10X1.5X16 | |
| 16 | S***3 | WASHER;SPRING M10 | |
| 17 | S***3 | WASHER;PLAIN | |
| 26 | 1***2 | CLIP D14/M8 | |
| 26 | 1***2 | CLIP D14/M8 | |
| 27 | 1***3 | CLIP D20/M8 | |
| 27 | 1***3 | CLIP D20/M8 | |
| 31 | 1***6 | BOLT M8X1.25X12 | |
| 31 | 1***6 | BOLT M8X1.25X12 | |
| 37 | 2***2 | Cable, batt earth |
