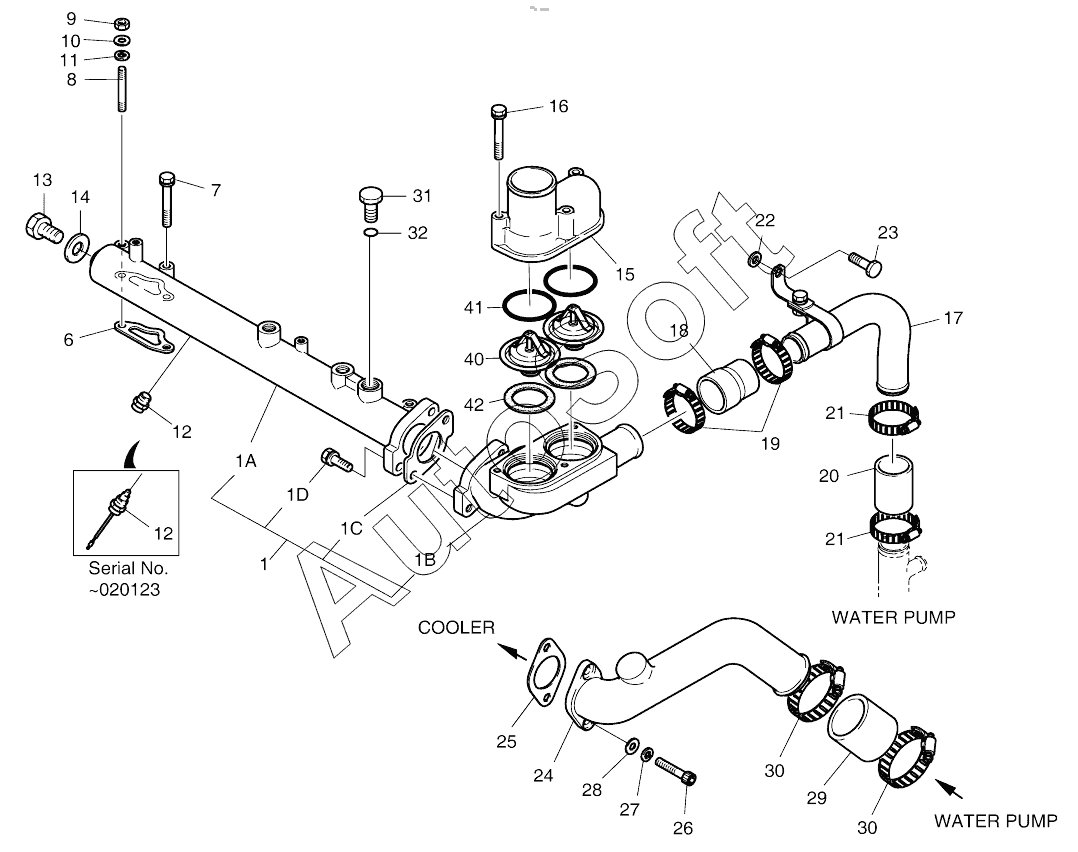

Каталог запасных частей к технике: Doosan SOLAR 420LC-V (2017). COOLING WATER PIPE
1
1
1
1A
1A
1A
1B
1C
1C
1D
6
6
7
8
9
10
11
12
12
12
12
12
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
25
26
27
28
29
30
30
31
32
40
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***A | COOLING WATER PIPE ASSY | |
| 1 | 6***4 | COOLING WATER PIPE ASSY | |
| 1 | 6***B | COOLING WATER PIPE ASSY | |
| 10 | 0***7 | Washer | |
| 11 | 0***1 | Washer | |
| 12 | 6***3 | SWITCH, WATER TEMP | |
| 12 | 6***9 | PLUG;SCREW | |
| 13 | 0***5 | Screw | |
| 14 | 0***9 | Ring | |
| 15 | 6***A | PIPE, WATER OUTLET | |
| 16 | 0***4 | Bolt | |
| 17 | 6***B | PIPE, BY-PASS | |
| 18 | 6***B | HOSE, RUBBER | |
| 19 | 0***8 | CLAMP, HOSE | |
| 1A | 6***0 | PIPE, COOLING WATER | |
| 1A | 6***A | PIPE, COOLING WATER | |
| 1A | 6***A | PIPE, COOLING WATER | |
| 1B | 6***B | HOUSING, THERMOSTAT | |
| 1C | 6***1 | GASKET | |
| 1C | 6***A | GASKET | |
| 1D | 0***8 | BOLT ASSY M10X35 | |
| 20 | 0***6 | HOSE, RUBBER | |
| 21 | 0***8 | CLAMP, HOSE | |
| 22 | 6***9 | WASHER | |
| 23 | 0***8 | BOLT ASSY M10X35 | |
| 24 | 6***5 | PIPE | |
| 25 | 6***0 | GASKET | |
| 25 | 6***A | GASKET | |
| 26 | 0***3 | BOLT, SOCKET | |
| 27 | 0***8 | Washer | |
| 28 | 0***2 | Washer | |
| 29 | 6***A | HOSE, RUBBER | |
| 30 | 0***9 | CLAMP;HOSE | |
| 31 | 6***A | Screw | |
| 32 | 0***8 | Ring | |
| 40 | 5***2 | Element | |
| 40 | 6***6 | Thermostat | |
| 41 | 0***8 | O-ring | |
| 42 | 6***9 | Gasket | |
| 6 | 6***8 | GASKET, COOLING WATER PIPE | |
| 6 | 6***8 | GASKET, COOLING WATER PIPE | |
| 7 | 0***4 | Bolt | |
| 8 | 6***4 | BOLT | |
| 9 | 0***4 | Nut |
