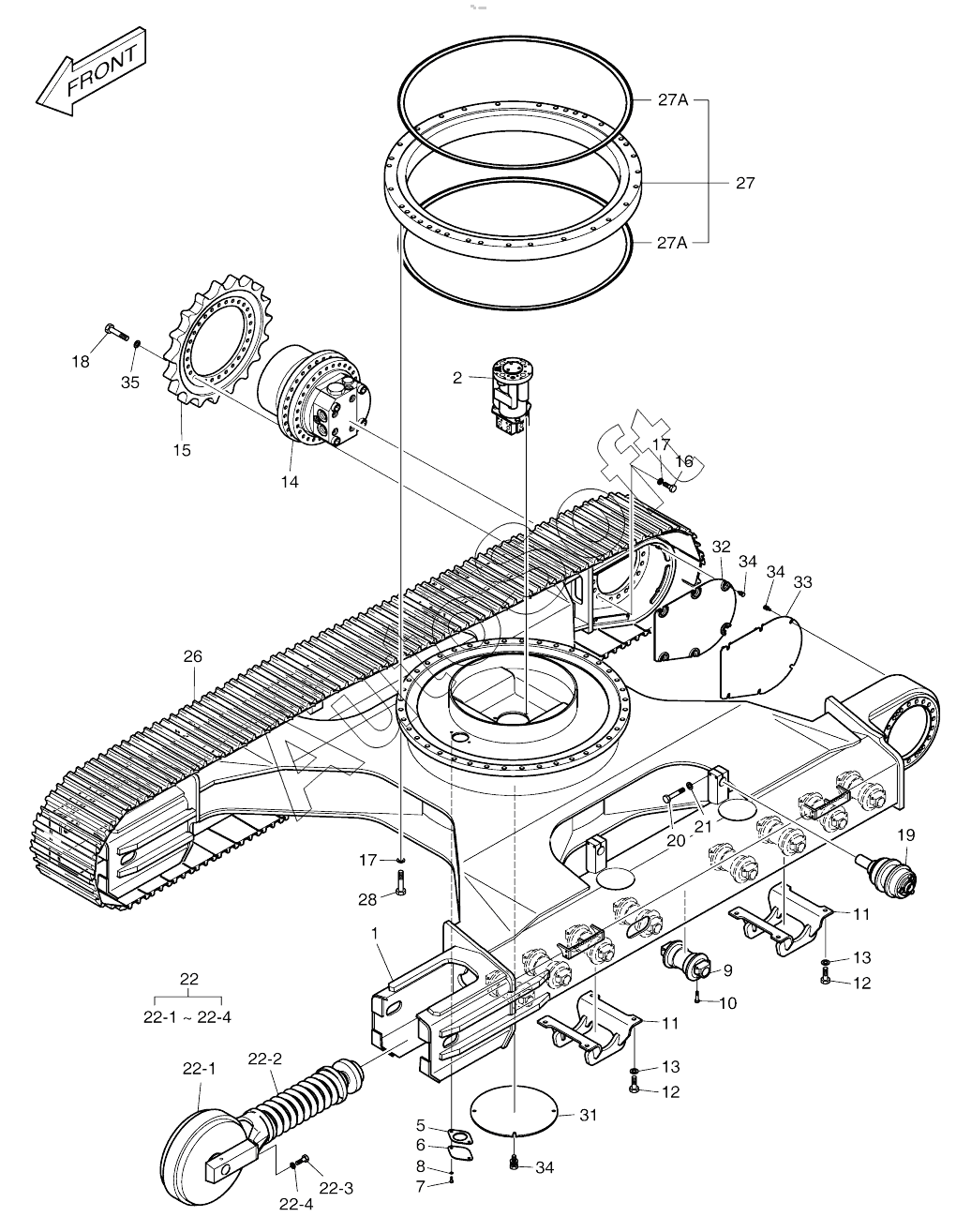

Каталог запасных частей к технике: Doosan SOLAR 420LC-V (2017). TRACK FRAME
1
1
1
2
2
2
2
5
6
7
8
9
9
10
10
11
11
12
12
12
12
13
13
13
13
14
14
14
15
15
15
16
16
17
17
18
18
19
19
19
20
21
22
22
22-1
22-1
22-1
22-1
22-1
22-1
22-1
22-1
22-1
22-1
22-1
22-1
22-2
22-2
22-2
22-3
22-3
22-4
22-4
26
26
26
27
27
27A
27A
28
28
31
32
33
34
34
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 604-00142 | 6***2 | TRACK ASSY | |
| 604-00142E | 6***E | TRACK ASSY | |
| 650105-00032 | 6***2 | UNDERCARRIAGE ASSY | |
| 1 | 1***9 | FRAME,TRACK | |
| 1 | 6***A | FRAME, TRACK | |
| 1 | 6***B | FRAME, TRACK | |
| 10 | S***1 | BOLT | |
| 10 | S***6 | BOLT | |
| 11 | 6***4 | GUARD, LINK | |
| 12 | S***1 | BOLT | |
| 12 | S***6 | BOLT | |
| 13 | S***1 | WASHER, SPRING | |
| 13 | S***3 | WASHER, SPRING | |
| 14 | 2***A | TRAVEL DEVICE | |
| 14 | 2***C | MOTOR, TRAVEL | |
| 14 | 2***E | MOTOR, TRAVEL | |
| 15 | 1***1 | SPROCKET | |
| 15 | 1***A | SPROCKET | |
| 15 | 2***A | SPROCKET | |
| 16 | S***1 | BOLT | |
| 16 | S***6 | BOLT | |
| 17 | 2***A | WASHER;HARDEN | |
| 18 | S***1 | Bolt | |
| 18 | S***6 | BOLT | |
| 19 | 2***2 | ROLLER,UPPER | |
| 19 | 2***A | ROLLER,UPPER | |
| 19 | 2***A | ROLLER, UPPER | |
| 2 | 2***B | JOINT, CENTER | |
| 2 | 4***0 | JOINT,CENTER | |
| 2 | 4***A | JOINT,CENTER | |
| 2 | 4***B | JOINT,CENTER | |
| 20 | S***3 | BOLT M12X1.75X90 | |
| 21 | S***3 | WASHER;SPRING M10 | |
| 22 | 2***1 | IDLER SUB ASSY | |
| 22 | 2***B | IDLER SUB ASSY | |
| 22-1 | 2***5 | IDLER ASSY | |
| 22-1 | 2***B | IDLER ASSY | |
| 22-1 | 2***C | IDLER ASSY | |
| 22-1 | 2***E | IDLER ASSY | |
| 22-2 | 2***A | TRACK SPRING ASSY | |
| 22-2 | 2***B | TRACK SPRING ASSY | |
| 22-2 | 2***C | TRACK SPRING ASSY | |
| 22-3 | S***1 | Bolt | |
| 22-3 | S***6 | BOLT | |
| 22-4 | S***1 | Washer, spring | |
| 26 | 2***6 | SHOE ASSY,TRACK | |
| 26 | 2***A | SHOE ASSY,TRACK | |
| 26 | 2***5 | TRACK SHOE ASSY | |
| 27 | 1***1 | BEARING, SWING | |
| 27 | 1***9 | BEARING,SWING | |
| 27A | 4***1 | Seal, swing bearing | |
| 28 | S***1 | Bolt | |
| 28 | S***6 | Bolt | |
| 31 | 6***9 | COVER | |
| 32 | 2***A | COVER, MOTOR | |
| 33 | 2***A | COVER, MOTOR | |
| 34 | 2***0 | Bolt, set | |
| 35 | 2***A | WASHER;HARD | |
| 5 | 2***2 | COVER | |
| 6 | 2***A | PACKING | |
| 7 | S***3 | BOLT M10X1.5X20 | |
| 8 | S***3 | WASHER;SPRING M10 | |
| 9 | 2***8 | ROLLER,LOWER | |
| 9 | 2***A | ROLLER, LOWER |
