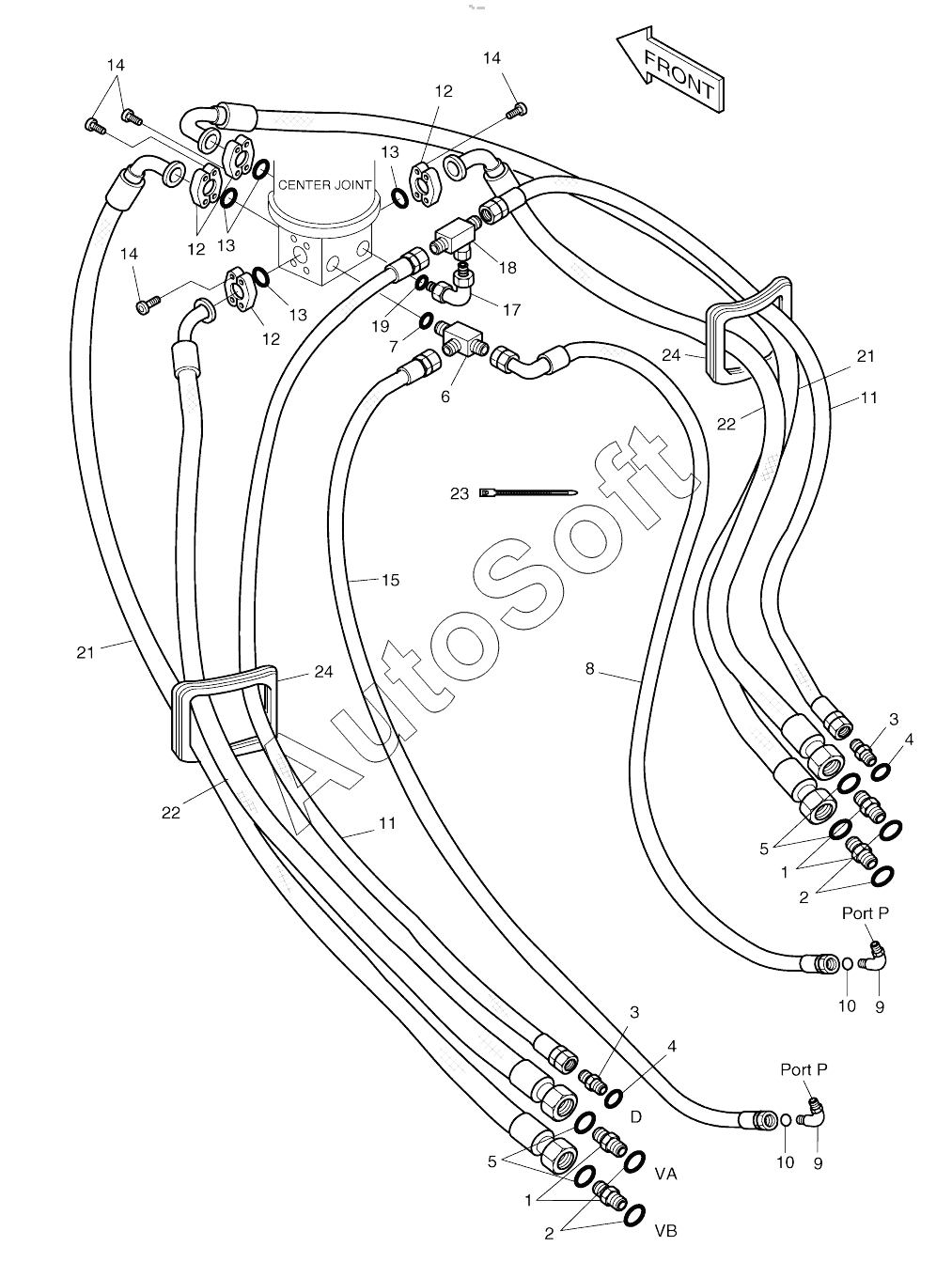

Каталог запасных частей к технике: Doosan SOLAR 420LC-V (2017). TRAVEL PIPING
1
1
2
2
3
3
4
4
5
5
6
7
8
9
9
10
10
11
11
12
12
12
13
13
13
14
14
14
15
17
18
19
21
21
22
22
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00916 | 4***6 | TRAVEL PIPING ASSY | |
| 1 | 2***6 | ADAPTER PFO1-UNF1 7/16 | |
| 2 | S***1 | O-RING | |
| 3 | 2***3 | ELBOW | |
| 4 | S***1 | O-RING | |
| 5 | S***1 | O-RING | |
| 6 | 2***7 | TEE PFO3/8-2PF1/4 | |
| 7 | S***1 | O-RING | |
| 8 | 2***9 | Hose | |
| 9 | 2***1 | Elbow | |
| 10 | S***1 | O-RING | |
| 11 | 2***2 | HOSE | |
| 12 | 2***1 | FLANGE;SPLIT | |
| 13 | 2***9 | O-RING | |
| 14 | S***6 | BOLT;SOCKET | |
| 15 | 2***6 | HOSE | |
| 17 | 2***0 | ELBOW | |
| 18 | 2***4 | TEE | |
| 19 | S***1 | O-RING | |
| 21 | D***0 | HOSE | |
| 22 | D***2 | HOSE | |
| 23 | 2***1 | CLIP,BAND | |
| 24 | 2***9 | BUSHING, RUBBER |
