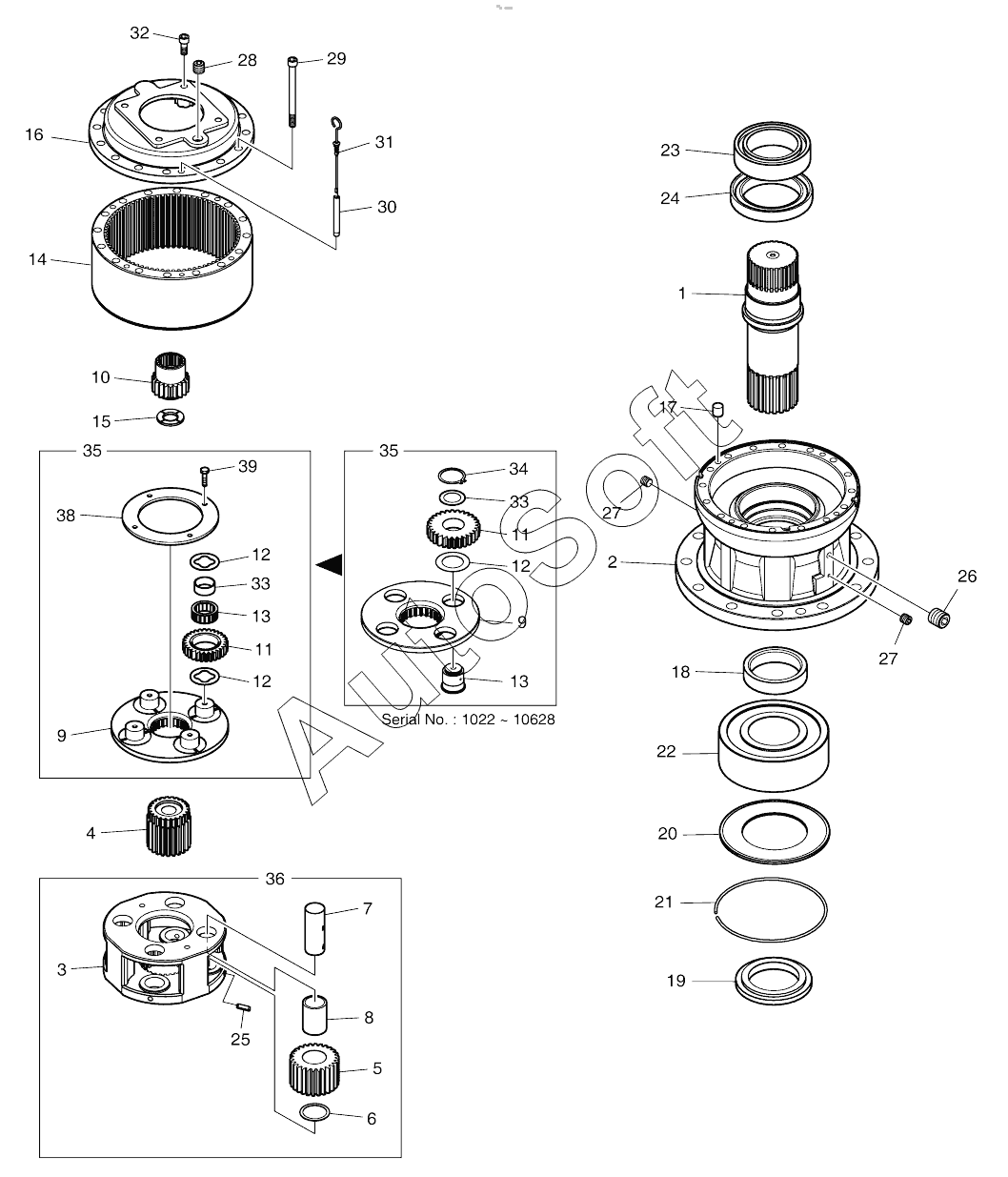

Каталог запасных частей к технике: Doosan SOLAR 420LC-V (2017). SWING REDUCTION GEAR (1022 - )
30
17
18
19
20
21
22
23
24
24
25
26
27
27
28
29
16
30
31
32
33
33
33
33
33
33
33
33
33
34
35
35
35
35
35
35
35
35
35
36
38
39
9
9
9
404-00095A
404-00095B
130426-00015
130426-00015A
1
1
2
3
3
4
5
6
7
8
404-00095
9
9
9
9
9
9
10
11
11
11
11
11
11
12
12
12
12
12
12
12
12
13
13
13
13
13
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130426-00015 | 1***5 | GEAR,SWING REDUCTION | |
| 130426-00015A | 1***A | GEAR,SWING REDUCTION | |
| 404-00095 | 4***5 | GEAR, REDUCTION | |
| 404-00095A | 4***A | SWING REDUCTION GEAR | |
| 404-00095B | 4***B | SWING REDUCTION GEAR | |
| 1 | 1***1 | SHAFT | |
| 1 | 1***A | SHAFT | |
| 2 | 4***2 | CASE, GEAR | |
| 3 | 2***6 | CARRIER NO.2 | |
| 3 | 2***A | CARRIER NO.2 | |
| 4 | 1***9 | GEAR, SUN NO.2 | |
| 5 | 1***7 | GEAR, PLANETARY NO.2 | |
| 6 | 2***3 | PLATE, SIDE NO.2 | |
| 7 | 1***9 | SHAFT FOR PIN NO.2 | |
| 8 | 1***8 | BUSH NO.2 | |
| 9 | 1***4 | CARRIER NO.1 | |
| 9 | 1***3 | CARRIER, NO 1 | |
| 9 | 2***8 | CARRIER NO.1 | |
| 10 | 1***3 | GEAR, SUN NO.1 | |
| 11 | 1***1 | GEAR, PLANETARY NO.1 | |
| 11 | 1***2 | GEAR,PLANETARY, NO 1 | |
| 12 | 2***4 | PLATE, SIDE NO.1 | |
| 12 | 2***1 | PLATE,SIDE, NO.1 | |
| 13 | 1***7 | CAGE,NEEDLE | |
| 13 | 1***7 | PIN ASSY, NO1 | |
| 13 | 1***7 | PIN ASS`Y | |
| 14 | 1***0 | GEAR, RING | |
| 15 | 2***5 | PLATE, THRUST | |
| 16 | 1***0 | COVER,PLATE | |
| 16 | 6***8 | COVER | |
| 17 | 7***8 | PIN, LOCK | |
| 18 | 1***3 | SPACER | |
| 19 | 1***4 | COLLAR | |
| 20 | 1***3 | PLATE | |
| 21 | 2***0 | RING, LOCK | |
| 22 | 1***8 | BEARING, SPHERICAL ROLLER | |
| 23 | 1***9 | BEARING, SPHERICAL ROLLER | |
| 24 | 1***4 | SEAL, OIL | |
| 24 | 1***2 | SEAL, OIL | |
| 25 | S***1 | PIN, SPRING | |
| 26 | S***0 | PLUG | |
| 27 | S***0 | PLUG | |
| 28 | S***0 | PLUG | |
| 29 | 1***4 | BOLT | |
| 30 | 1***3 | PIPE | |
| 30 | 1***A | PIPE | |
| 31 | 1***0 | BAR, LEVEL | |
| 32 | 1***3 | BOLT | |
| 33 | 1***4 | RACE,INNER | |
| 33 | 2***6 | PLATE, SIDE NO.3 | |
| 33 | 2***8 | PLATE, SIDE NO 3 | |
| 34 | S***0 | RING;RETAINING | |
| 35 | 1***5 | CARRIER ASSY, NO 1 | |
| 35 | 2***8 | CARRIER NO.1 ASSY | |
| 35 | 2***A | CARRIER ASSY, NO 1 | |
| 36 | 2***5 | CARRIER NO.2 ASSY | |
| 38 | 2***5 | PLATE,COVER | |
| 39 | 1***4 | BOLT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
