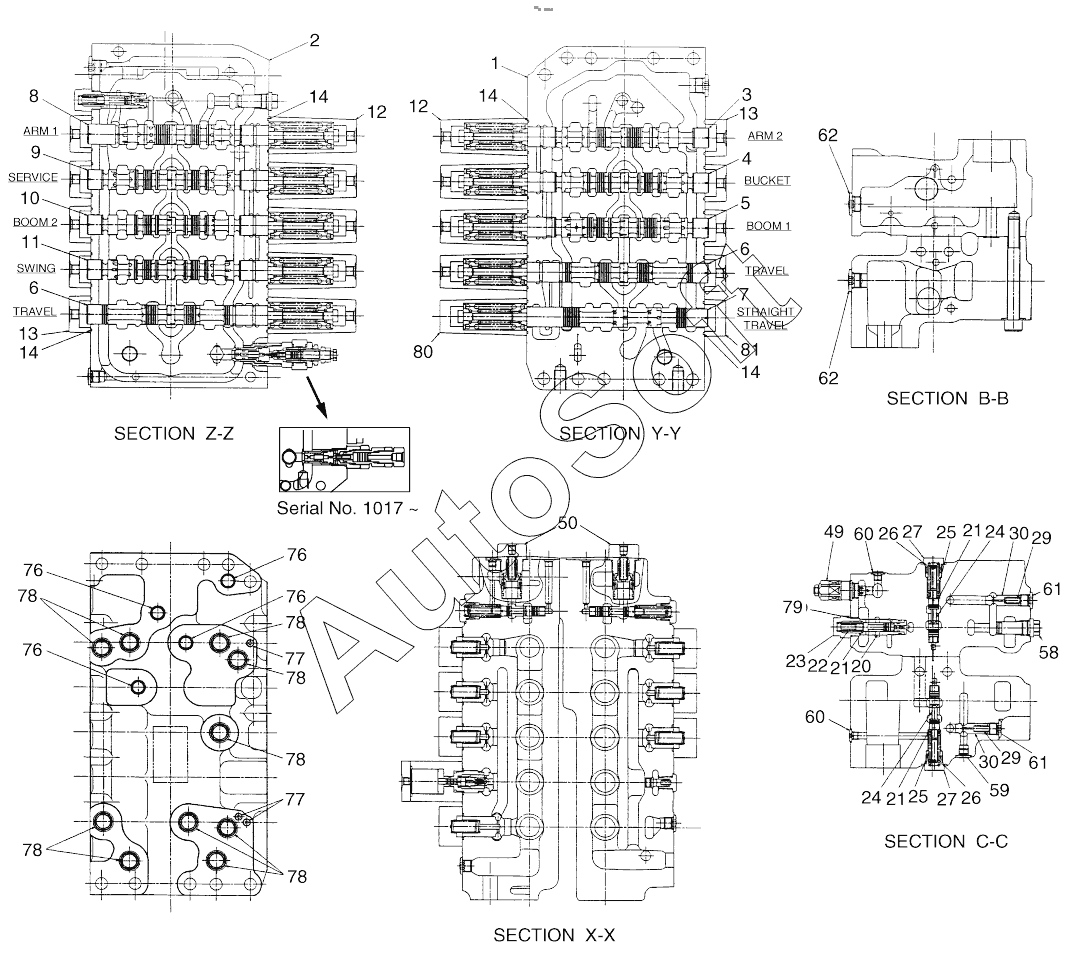

Каталог запасных частей к технике: Doosan SOLAR 420LC-V (2017). CONTROL VALVE (2)
1
2
3
3
4
4
5
5
6
6
6
6
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
14
14
20
20
21
21
21
22
23
24
24
24
24
24
24
25
25
26
26
27
27
29
29
30
30
49
49
50
58
59
60
60
61
61
62
62
76
76
76
76
77
77
78
78
78
78
78
78
79
80
81
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 420-00281A | 4***A | CONTROL VALVE | |
| 420-00281B | 4***B | CONTROL VALVE | |
| 1 | C***3 | HOUSING, VALVE | |
| 2 | C***4 | HOUSING, VALVE | |
| 3 | C***2 | SPOOL KIT | |
| 3 | C***1 | SPOOL KIT | |
| 4 | C***6 | SPOOL KIT-BUCKET | |
| 4 | C***9 | SPOOL KIT-BUCKET | |
| 5 | C***4 | SPOOL KIT-BOOM 1 | |
| 5 | C***0 | SPOOL KIT-BOOM 1 | |
| 6 | C***8 | SPOOL KIT-TRAVEL | |
| 6 | C***1 | SPOOL KIT-TRAVEL | |
| 7 | C***9 | SPOOL KIT | |
| 7 | C***5 | SPOOL KIT | |
| 8 | C***1 | SPOOL KIT-ARM 1 | |
| 8 | C***2 | SPOOL KIT-ARM 1 | |
| 9 | C***6 | SPOOL KIT | |
| 9 | C***3 | SPOOL KIT | |
| 10 | C***3 | SPOOL KIT-BOOM 2 | |
| 10 | C***4 | SPOOL KIT-BOOM 2 | |
| 11 | C***5 | SPOOL KIT-SWING | |
| 11 | C***5 | SPOOL KIT-SWING | |
| 12 | C***1 | CAP | |
| 13 | C***2 | CAP | |
| 14 | 9***0 | O-RING | |
| 20 | C***8 | SPOOL KIT | |
| 20 | C***7 | SPOOL KIT | |
| 21 | 2***2 | Seat, spring | |
| 22 | T***2 | SPRING | |
| 23 | T***1 | PLUG | |
| 24 | C***7 | SPOOL KIT | |
| 24 | C***8 | SPOOL KIT | |
| 25 | T***5 | SPRING | |
| 26 | 2***3 | O-ring | |
| 27 | 2***6 | PLUG | |
| 29 | 2***2 | SPRING | |
| 30 | T***5 | POPPET | |
| 49 | 2***1 | Valve, overload relief | |
| 49 | C***7 | Valve, overload relief | |
| 50 | C***1 | RELIEF VALVE ASSY | |
| 58 | C***9 | PLUG ASSY | |
| 59 | 2***3 | Plug assy | |
| 60 | 2***2 | Plug assy | |
| 61 | 2***4 | PLUG ASSY | |
| 62 | 2***5 | PLUG ASSY | |
| 76 | T***1 | O-ring | |
| 77 | T***1 | O-ring | |
| 78 | T***1 | O-RING | |
| 79 | 2***2 | O-RING | |
| 80 | C***3 | CAP | |
| 81 | C***5 | CAP |
