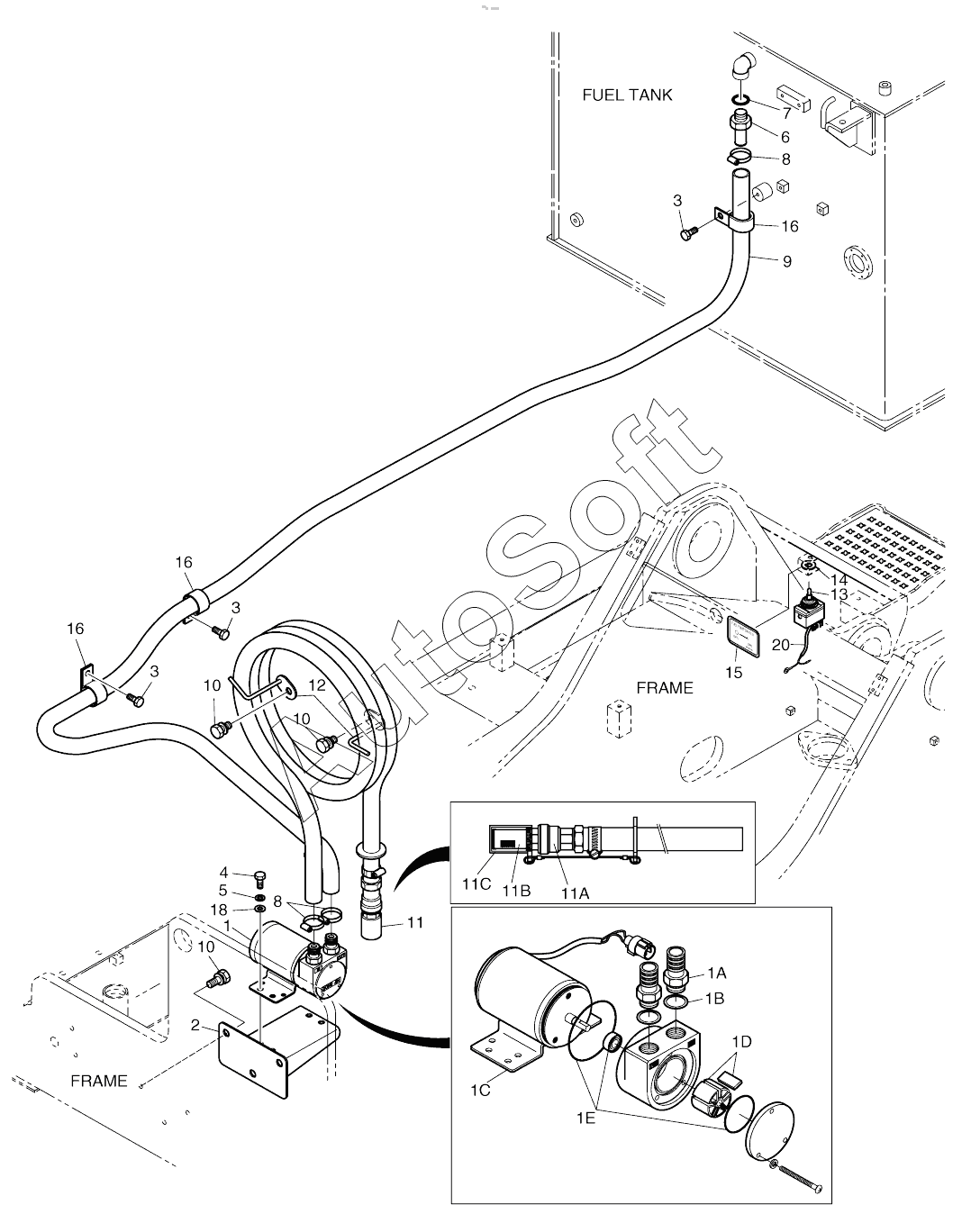

Каталог запасных частей к технике: Doosan SOLAR 420LC-V (2017). FUEL FILLER PUMP ASSY
1A
1B
1C
1D
1E
2
3
3
3
4
5
6
7
8
8
9
10
10
10
11
11A
11B
11C
12
13
14
15
16
16
16
18
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 401-00238 | 4***8 | Pump, fuel transfer | |
| 401-00301 | 4***1 | FUEL FILLER PUMP ASSY-OPT | |
| 10 | 2***0 | Bolt, set | |
| 11 | 1***3 | HOSE ASS'Y 3/4-4000L | |
| 11A | 2***8 | VALVE;CHECK | |
| 11B | 2***2 | STRAINER | |
| 11C | 2***6 | CAP;STRAINER | |
| 12 | 1***0 | Bracket | |
| 13 | 2***6 | SWITCH;TOGGLE | |
| 14 | 2***3 | Washer, toggle switch | |
| 15 | 1***9 | Plate, name | |
| 16 | 1***5 | CLIP D32/M8 | |
| 18 | S***3 | WASHER;PLAIN M8 | |
| 1A | 2***B | ADAPTER | |
| 1B | S***1 | SEAL;WASHER | |
| 1C | 5***2 | Motor | |
| 1D | 4***1 | VANE KIT | |
| 1E | 2***T | SEAL KIT | |
| 2 | 1***8 | Bracket | |
| 20 | 5***4 | Harness, toggle switch | |
| 3 | 1***6 | BOLT M8X1.25X12 | |
| 4 | S***3 | BOLT M8X1.25X20 | |
| 5 | S***3 | WASHER;SPRING | |
| 6 | 2***6 | ADAPTER PF1/2 | |
| 7 | S***1 | O-RING | |
| 8 | S***3 | CLAMP | |
| 9 | 2***4 | Hose |
