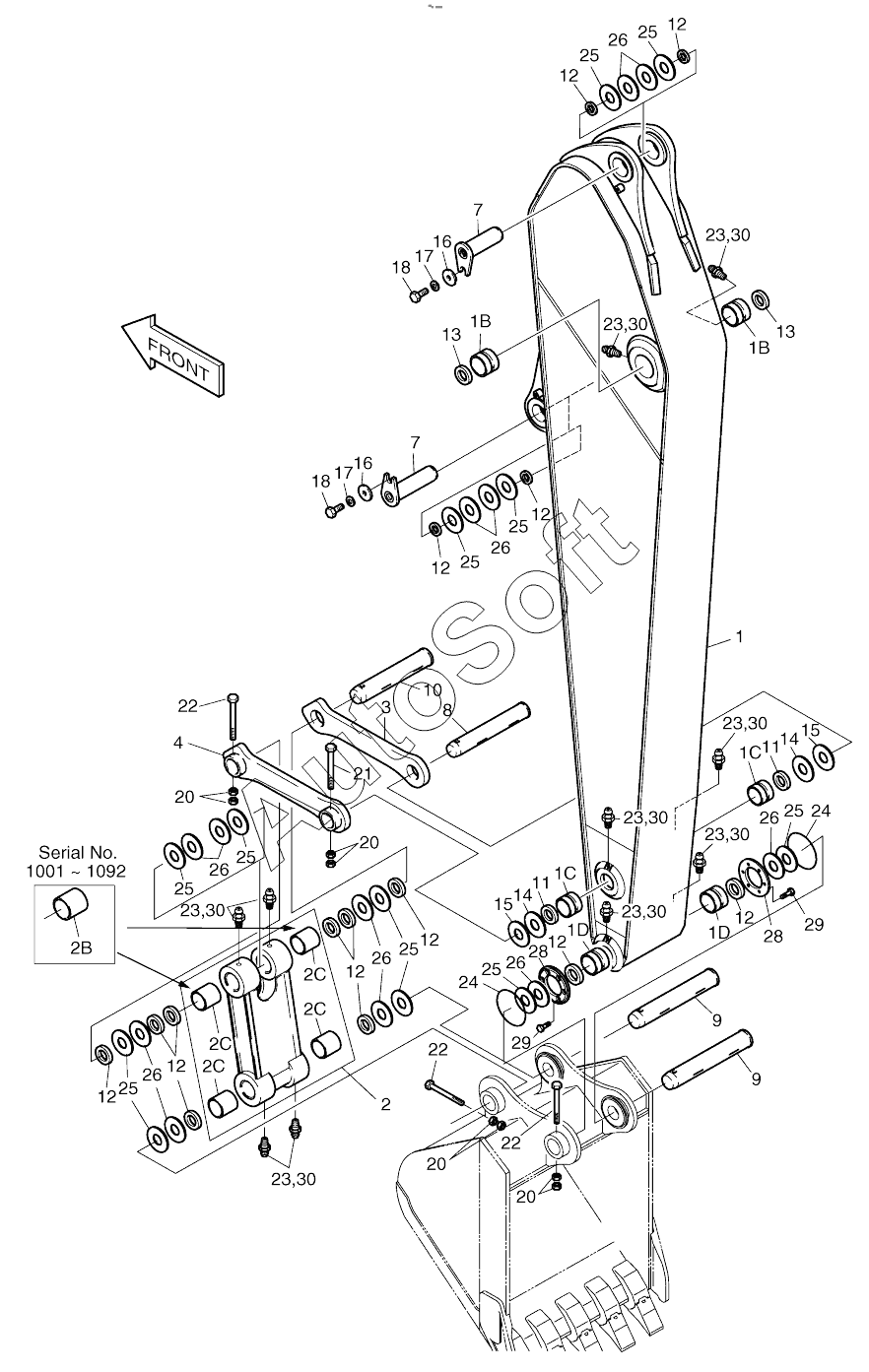

Каталог запасных частей к технике: Doosan SOLAR 420LC-V (2017). ARM - 4.0M
1
1
1
1
1
1B
1B
1B
1B
1C
1C
1C
1C
1D
1D
2
2
2B
2C
2C
2C
2C
2C
2C
2C
2C
3
4
7
7
7
7
7
7
8
8
9
9
9
9
9
9
10
10
11
11
12
12
12
12
12
12
12
12
12
12
13
13
14
14
15
15
16
16
17
17
18
18
20
20
20
20
21
22
22
22
23
23
23
23
23
23
23
23
24
24
25
25
25
25
25
25
25
25
25
25
26
26
26
26
26
26
26
28
28
28
28
29
29
30
30
30
30
30
30
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 230201-00437 | 2***7 | ARM ASSY | |
| 230201-00437A | 2***A | ARM ASSY | |
| 2701-1712A | 2***A | ARM ASSY | |
| 1 | 2***2 | ARM | |
| 1 | 2***G | ARM SUB ASSY | |
| 1 | 2***H | ARM SUB ASSY | |
| 1 | 2***J | ARM SUB ASSY | |
| 1 | 2***K | ARM SUB ASSY | |
| 10 | 1***6 | PIN, BUCKET CYL. ROD | |
| 10 | 2***A | PIN | |
| 11 | 2***4 | SEAL;DUST | |
| 12 | 2***5 | SEAL, DUST | |
| 13 | 2***8 | SEAL, DUST | |
| 14 | 2***3 | Shim | |
| 15 | 2***2 | Shim | |
| 16 | 2***5 | STOPPER | |
| 17 | S***3 | WASHER;SPRING | |
| 18 | S***6 | BOLT M16X2.0X35 | |
| 1B | 1***2 | BUSHING | |
| 1B | K***6 | BUSH | |
| 1C | 1***1 | BUSHING | |
| 1C | 2***A | BUSHING | |
| 1D | 1***4 | BUSHING | |
| 2 | 2***C | PUSH LINK ASSY | |
| 2 | 2***E | PUSH LINK ASSY | |
| 20 | S***3 | Nut | |
| 21 | S***6 | BOLT | |
| 22 | S***6 | BOLT | |
| 23 | S***1 | NIPPLE;GREASE | |
| 24 | 1***8 | O-RING | |
| 25 | 2***1 | SHIM | |
| 26 | 2***0 | SHIM | |
| 28 | 1***6 | SPACER | |
| 28 | 1***A | SPACER | |
| 29 | 1***3 | BOLT | |
| 2B | 1***3 | BUSHING | |
| 2C | 2***5 | BUSHING | |
| 2C | 2***5 | BUSHING | |
| 3 | 2***0 | LINK, GUIDE | |
| 30 | 1***0 | CAP;GREASE NIPPLE | |
| 4 | 2***1 | LINK, GUIDE | |
| 7 | 1***8 | PIN, ARM CYL.HEAD | |
| 7 | 2***A | PIN | |
| 8 | 1***4 | PIN, ARM TO GUIDE LINK | |
| 8 | 2***A | PIN | |
| 9 | 1***5 | PIN | |
| 9 | 2***A | PIN |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
