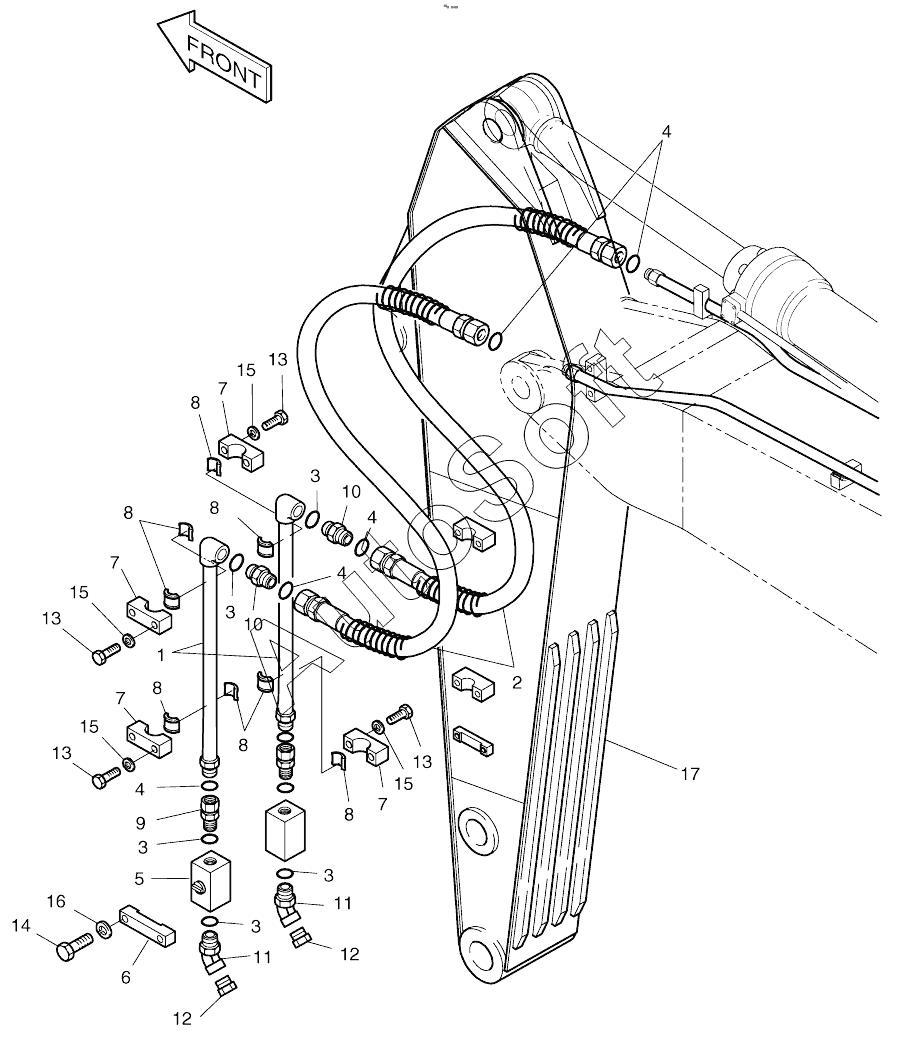

Каталог запасных частей к технике: Doosan SOLAR 420LC-V (2017). ARM PIPING - ARM 3.25M (ONE & TWO WAY)
1
1
2
3
3
3
3
3
4
4
4
4
5
6
7
7
7
7
8
8
8
8
8
8
9
10
10
11
11
11
11
12
12
12
12
13
13
13
13
14
14
15
15
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00946 | 4***6 | ARM PIPING-ONE & TWO WAY | |
| 1 | 1***0 | PIPE | |
| 1 | 2***1 | PIPE, ARM | |
| 2 | 2***7 | HOSE | |
| 3 | S***1 | O-ring | |
| 4 | 2***7 | O-ring | |
| 5 | 2***A | Valve, stop | |
| 6 | 1***0 | Clamp | |
| 7 | 2***3 | Clamp, pipe | |
| 8 | 2***5 | Rubber | |
| 9 | 2***9 | Adapter | |
| 10 | 2***5 | Adapter | |
| 11 | 2***3 | Elbow | |
| 11 | D***3 | ELBOW | |
| 12 | 2***3 | Cap | |
| 12 | 2***6 | CAP | |
| 13 | S***3 | BOLT M12X1.75X65 | |
| 14 | S***3 | Bolt | |
| 14 | S***6 | BOLT M16X2.0X90 | |
| 15 | S***3 | WASHER;SPRING M10 | |
| 16 | S***3 | WASHER;SPRING | |
| 17 | 7***0 | ARM, WELDMENT |
