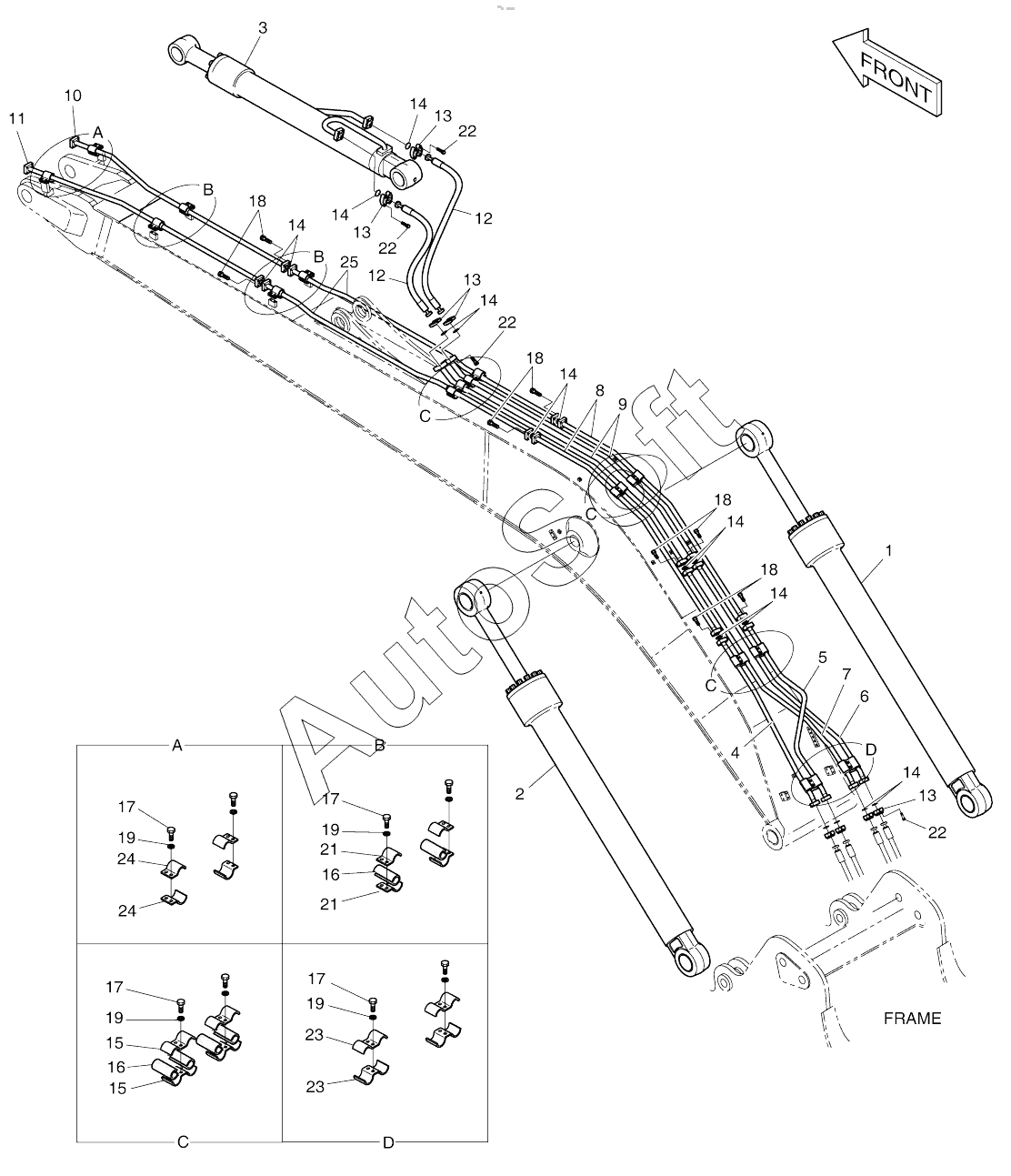

Каталог запасных частей к технике: Doosan SOLAR 420LC-V (2017). BOOM PIPING - 9.0m
11
25
24
24
23
23
22
22
22
22
21
21
19
19
19
19
18
18
18
18
17
17
17
17
16
16
15
15
14
14
14
14
14
14
14
14
13
13
13
13
12
12
K1000616
10
9
8
7
6
5
4
3
3
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1000616 | K***6 | BOOM PIPING | |
| 1 | 2***B | CYLINDER, BOOM | |
| 1 | 2***C | CYLINDER, BOOM | |
| 2 | 2***B | CYLINDER, BOOM | |
| 2 | 2***C | CYLINDER, BOOM | |
| 3 | 4***2 | CYLINDER, ARM | |
| 3 | 4***A | CYLINDER, ARM | |
| 4 | 1***A | PIPE | |
| 5 | 1***A | PIPE | |
| 6 | K***7 | PIPE | |
| 7 | K***8 | PIPE | |
| 8 | K***9 | PIPE | |
| 9 | K***0 | PIPE | |
| 10 | 1***6 | PIPE | |
| 11 | 1***7 | PIPE | |
| 12 | 2***1 | HOSE | |
| 13 | 2***6 | Flange | |
| 14 | 2***3 | O-ring | |
| 15 | 1***A | CLAMP, PIPE | |
| 16 | 1***0 | RUBBER | |
| 17 | S***6 | BOLT | |
| 18 | S***6 | BOLT | |
| 19 | S***3 | Washer | |
| 21 | 1***9 | CLAMP, PIPE | |
| 22 | S***6 | Bolt | |
| 23 | 1***5 | CLAMP, PIPE | |
| 24 | 1***1 | CLAMP, PIPE | |
| 25 | K***1 | PIPE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
