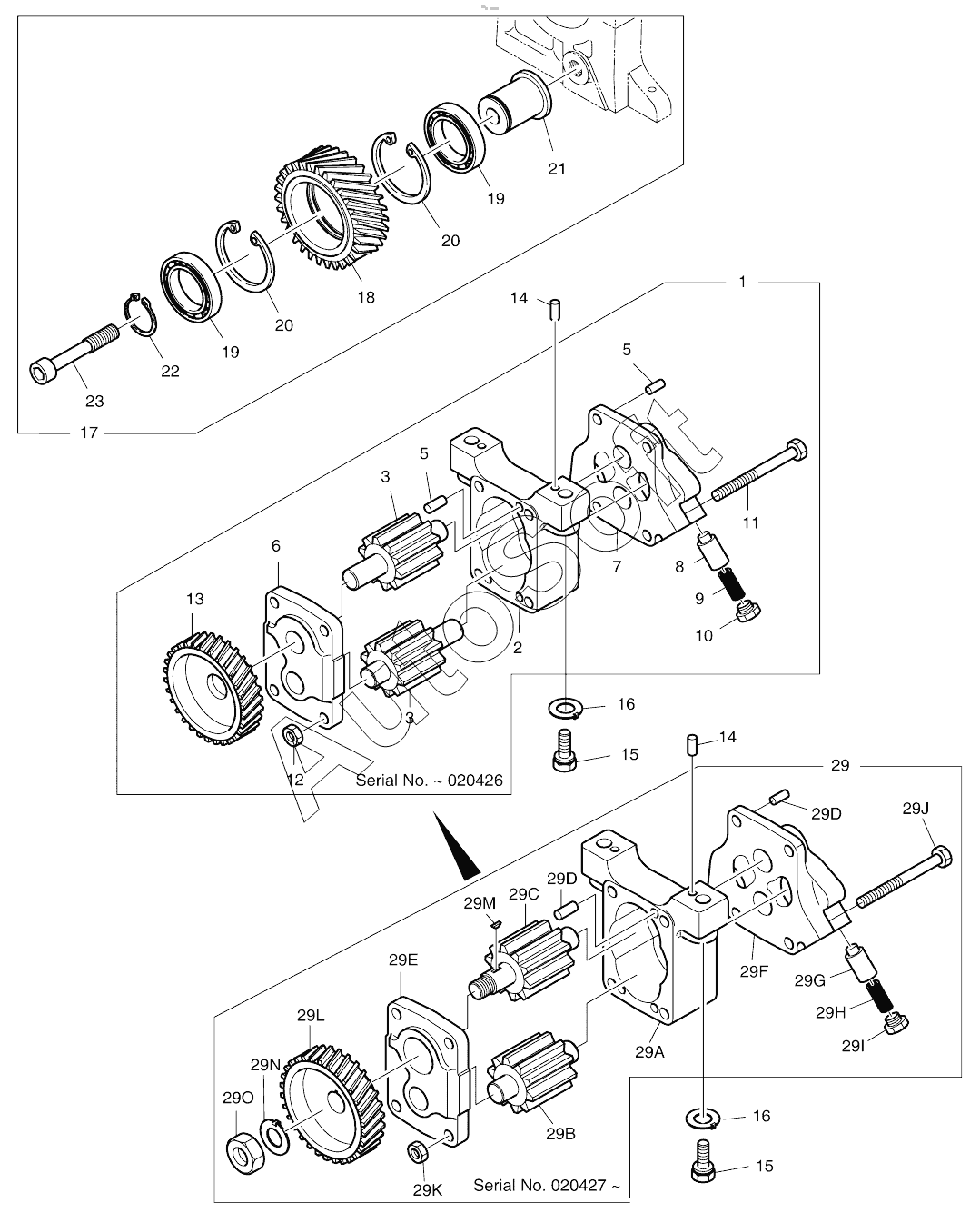

Каталог запасных частей к технике: Doosan SOLAR 420LC-V (2017). OIL PUMP
1
2
3
3
5
5
6
7
8
9
10
11
12
13
14
14
15
15
16
16
17
18
19
19
20
20
21
22
23
29
29
29A
29A
29B
29C
29D
29D
29E
29F
29G
29H
29I
29J
29K
29L
29M
29N
29O
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | OIL PUMP ASSY | |
| 10 | 6***4 | SCREW, PLUG | |
| 11 | 0***0 | BOLT | |
| 12 | 6***2 | NUT | |
| 13 | 6***0 | GEAR, OIL PUMP DRIVE | |
| 14 | 0***7 | Pin | |
| 15 | 0***5 | BOLT | |
| 16 | 6***8 | WASHER, LOCK | |
| 17 | 6***A | IDLE GEAR MOUNTING | |
| 18 | 6***A | GEAR, OIL PUMP IDLE | |
| 19 | 0***4 | BEARING, BALL | |
| 2 | 6***1 | HOUSING | |
| 20 | 0***2 | Ring | |
| 21 | 6***8 | PIN, IDLE GEAR | |
| 22 | 0***5 | RING | |
| 23 | 6***9 | BOLT | |
| 29 | 6***4 | OIL PUMP ASSY | |
| 29 | 6***A | OIL PUMP ASSY | |
| 29A | 6***1 | HOUSING | |
| 29A | 6***A | HOUSING | |
| 29B | 6***6 | GEAR, OIL PUMP | |
| 29C | 6***7 | GEAR, OIL PUMP | |
| 29D | 0***7 | Pin | |
| 29E | 6***9 | COVER, OIL PUMP | |
| 29F | 6***3 | COVER, OIL PUMP | |
| 29G | 6***7 | PLUNGER, VALVE | |
| 29H | 6***5 | SPRING, COMP. | |
| 29I | 6***4 | SCREW, PLUG | |
| 29J | 0***0 | BOLT | |
| 29K | 6***2 | NUT | |
| 29L | 6***A | GEAR, DRIVE | |
| 29M | 0***7 | KEY, WOODRUFF | |
| 29N | 0***1 | WASHER, LOCK | |
| 29O | 0***7 | NUT, HEX. | |
| 3 | 6***9 | GEAR, OIL PUMP | |
| 5 | 0***9 | PIN DOWEL 6M6X14 | |
| 6 | 6***8 | OIL PUMP COVER | |
| 7 | 6***9 | OIL PUMP COVER | |
| 8 | 6***7 | PLUNGER, VALVE | |
| 9 | 6***5 | SPRING, COMP. |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
