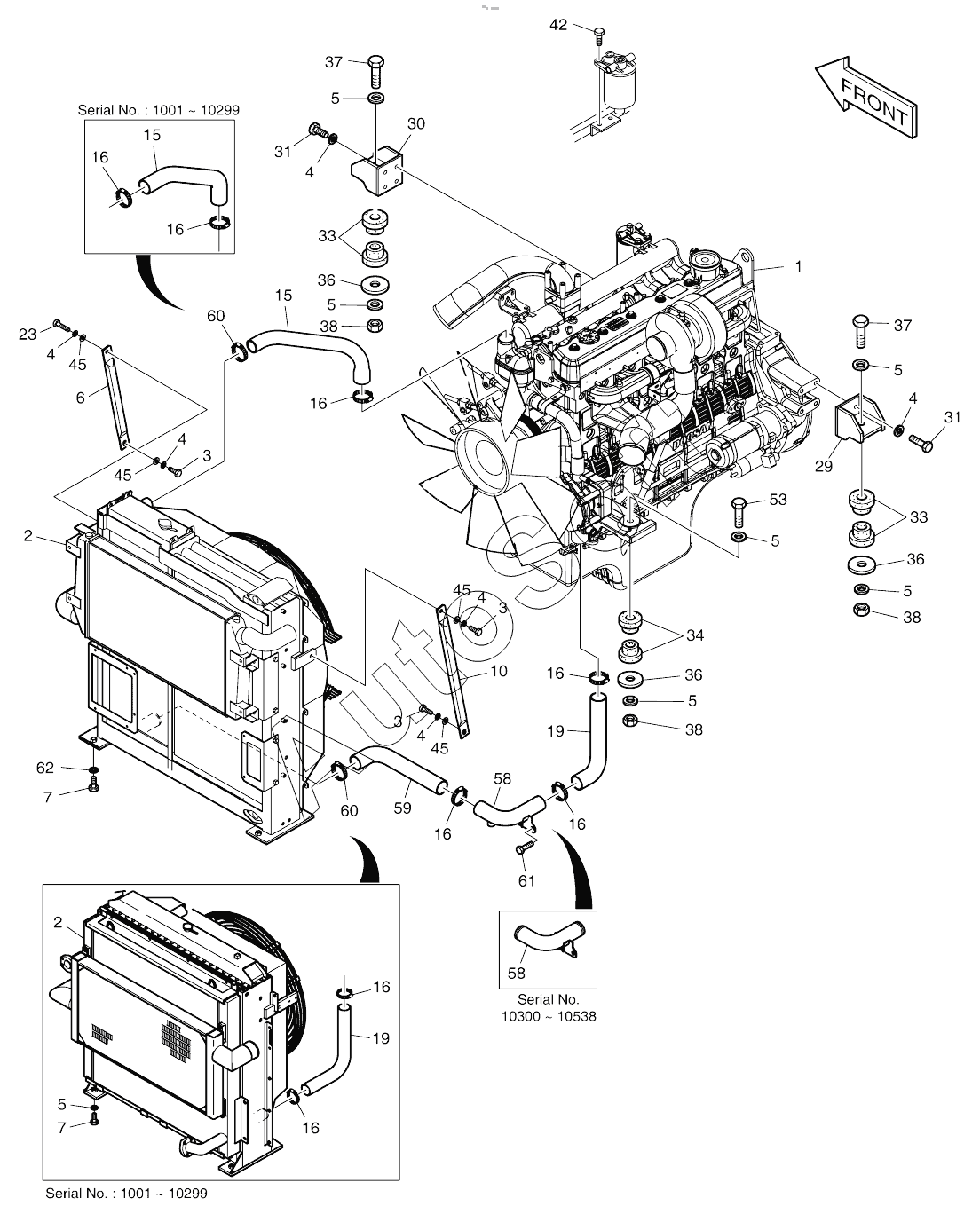

Каталог запасных частей к технике: Doosan SOLAR 420LC-V (2017). ENGINE MOUNTING
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
5
5
5
6
6
7
7
7
7
7
7
7
7
7
10
10
15
15
15
15
15
15
15
15
15
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
19
19
19
19
19
19
23
23
29
30
31
31
31
31
33
33
33
33
33
33
34
34
36
36
36
37
37
37
37
37
37
37
37
37
37
37
37
38
38
42
45
45
45
45
53
53
53
58
58
58
58
58
58
59
59
60
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150109-00253 | 1***3 | ENGINE ASSY | |
| 201-00090 | 2***0 | ENGINE ASSY | |
| 1 | 2***1 | ENGINE | |
| 1 | 2***6 | ENGINE | |
| 2 | 2***B | RADIATOR ASSY | |
| 2 | 2***C | RADIATOR ASSY | |
| 2 | 2***E | RADIATOR ASSY | |
| 2 | 4***9 | RADIATOR ASSY | |
| 2 | 4***A | RADIATOR ASSY | |
| 2 | 4***B | RADIATOR ASSY | |
| 2 | 4***C | RADIATOR ASSY | |
| 3 | S***1 | BOLT M16X2.0X40 | |
| 3 | S***6 | BOLT M16X2.0X40 | |
| 4 | S***1 | WASHER;SPRING | |
| 4 | S***3 | WASHER;SPRING | |
| 5 | 2***A | WASHER;HARD | |
| 5 | 2***A | WASHER;HARD | |
| 6 | 1***4 | STAY | |
| 6 | 1***A | STAY | |
| 7 | S***6 | BOLT M16X2.0X50 | |
| 7 | S***1 | BOLT | |
| 7 | S***6 | Bolt | |
| 10 | 1***5 | STAY | |
| 10 | 1***A | STAY | |
| 15 | 2***0 | HOSE, WATER | |
| 15 | 4***0 | HOSE,WATER | |
| 15 | 4***A | HOSE,WATER | |
| 16 | S***5 | Clamp, hose | |
| 16 | S***9 | Clamp | |
| 19 | 1***4 | HOSE, WATER | |
| 19 | 4***1 | HOSE,WATER | |
| 19 | 4***A | HOSE,WATER | |
| 23 | S***1 | BOLT | |
| 23 | S***6 | Bolt | |
| 29 | 1***A | BRACKET, E/G. MTG | |
| 30 | 1***B | BRACKET, E/G. MTG | |
| 31 | S***1 | BOLT | |
| 31 | S***6 | BOLT | |
| 33 | 1***1 | Rubber, e/g mounting | |
| 33 | 2***5 | Rubber, rear | |
| 34 | 1***8 | Rubber | |
| 34 | 2***6 | RUBBER;ENGINE MOUNTING | |
| 36 | 2***9 | WASHER;BUMP | |
| 37 | S***6 | BOLT M20X1.5X130 | |
| 37 | S***1 | BOLT | |
| 37 | S***6 | BOLT | |
| 38 | 1***6 | NUT;LOCK M20X1.5 | |
| 42 | 2***1 | BOLT;SET | |
| 45 | S***3 | WASHER M16 | |
| 53 | S***6 | BOLT | |
| 53 | S***1 | Bolt | |
| 53 | S***6 | Bolt | |
| 58 | 4***6 | PIPE | |
| 58 | 4***A | PIPE,WATER | |
| 59 | 4***2 | HOSE,WATER | |
| 59 | 4***A | HOSE,WATER | |
| 60 | S***7 | CLAMP | |
| 61 | D***8 | BOLT | |
| 62 | 2***A | WASHER;HARD |
