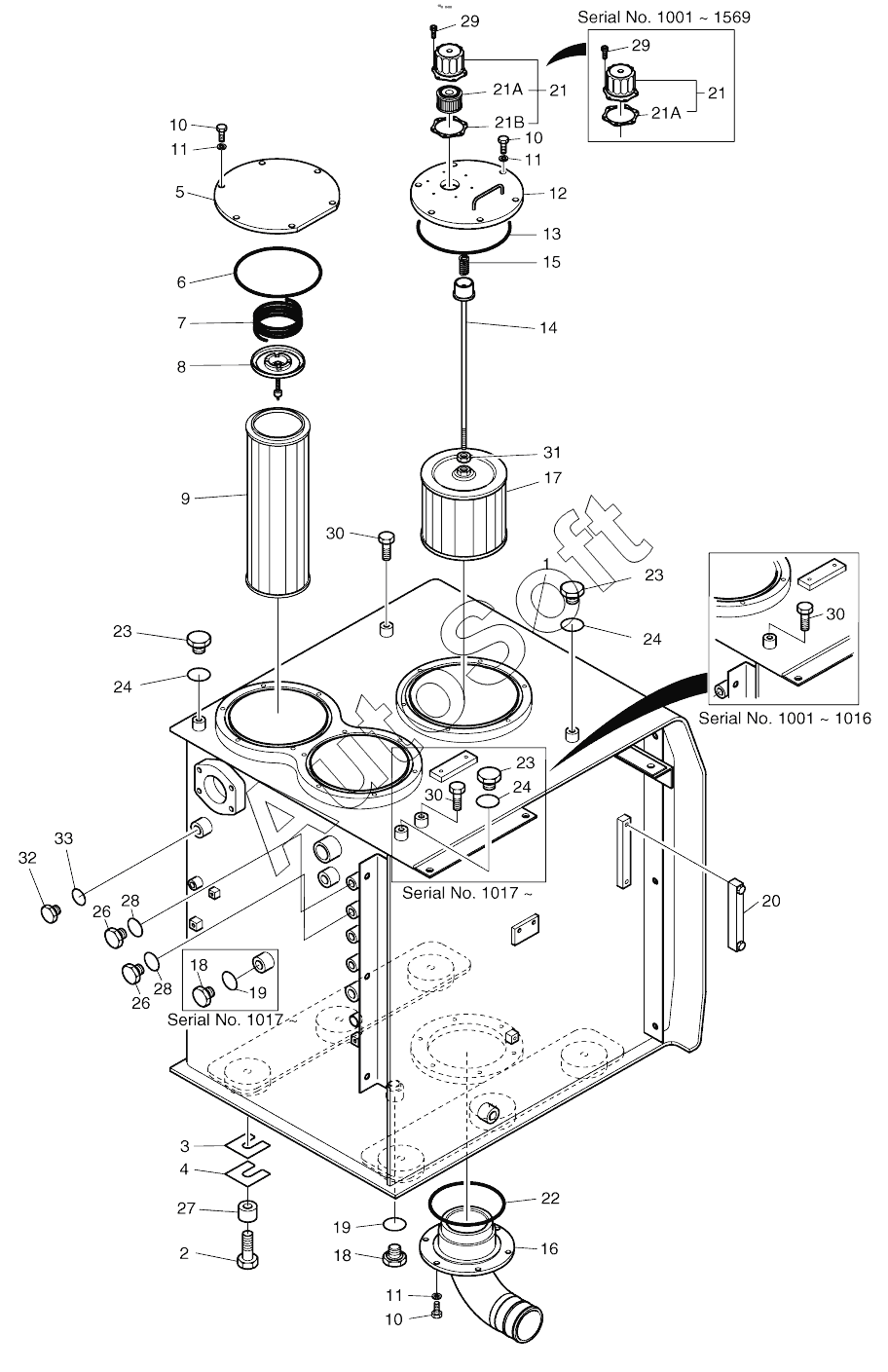

Каталог запасных частей к технике: Doosan SOLAR 420LC-V (2017). OIL TANK
470-00079C
470-00079C
450105-00279
450105-00279
1
1
1
1
1
1
2
3
4
5
6
7
8
9
10
10
10
11
11
11
12
12
12
13
14
15
16
16
16
17
18
18
18
18
18
18
19
19
19
19
20
21
21
21
21
21
21
21A
21A
21
21
21
21A
21A
21B
22
23
23
23
23
23
23
23
23
23
23
23
23
24
24
24
24
24
24
26
26
27
28
28
29
29
30
30
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 450105-00279 | 4***9 | TANK ASSY,OIL | |
| 470-00079C | 4***C | OIL TANK ASSY | |
| 1 | 4***0 | TANK,OIL | |
| 1 | 4***A | TANK,OIL | |
| 1 | 4***B | TANK, OIL | |
| 1 | 4***C | TANK, OIL | |
| 1 | 4***E | TANK, OIL | |
| 1 | 4***G | TANK, OIL | |
| 10 | S***3 | BOLT M10X1.5X25 | |
| 11 | S***3 | WASHER;SPRING M10 | |
| 12 | 1***2 | COVER | |
| 12 | 1***A | COVER | |
| 12 | 2***B | COVER, FLANGE | |
| 13 | S***0 | O-RING | |
| 14 | 2***3 | ROD | |
| 15 | 2***8 | SPRING | |
| 16 | 1***8 | PIPE | |
| 16 | 1***8 | PIPE | |
| 16 | 4***0 | PIPE, MODIFIED | |
| 17 | 2***A | FILTER,SUCTION | |
| 18 | 2***7 | PLUG PF1/2 | |
| 18 | 2***7 | PLUG PF1/2 | |
| 19 | S***1 | O-RING | |
| 19 | S***1 | O-RING | |
| 2 | S***1 | BOLT M16X2.0X60 | |
| 20 | 2***7 | GAUGE;LEVEL | |
| 21 | 4***7 | Breather, air | |
| 21 | 4***A | BREATHER;AIR | |
| 21 | K***A | Breather, air | |
| 21A | 1***0 | PACKING | |
| 21A | K***7 | Element, air breather | |
| 21B | K***2 | Gasket | |
| 22 | S***0 | O-RING | |
| 23 | 2***2 | PLUG PT1/4 | |
| 23 | 2***2 | PLUG PT1/4 | |
| 23 | 2***1 | PLUG | |
| 24 | S***1 | O-RING | |
| 24 | S***1 | O-RING | |
| 26 | 2***2 | PLUG PFO1/2 | |
| 27 | 1***5 | Spacer | |
| 28 | S***1 | O-RING | |
| 29 | 2***1 | BOLT;SOCKET M5X0.8X8 | |
| 3 | 1***2 | SHIM | |
| 30 | S***3 | BOLT M12X1.75X16 | |
| 31 | S***3 | NUT M10X1.5 | |
| 32 | 2***7 | PLUG | |
| 33 | S***1 | PACKING | |
| 4 | 1***3 | SHIM | |
| 5 | 2***A | COVER | |
| 6 | S***0 | O-RING | |
| 7 | 2***3 | SPRING | |
| 8 | 2***5 | VALVE;BY-PASS | |
| 9 | 2***B | ELEMENT, FILTER |
