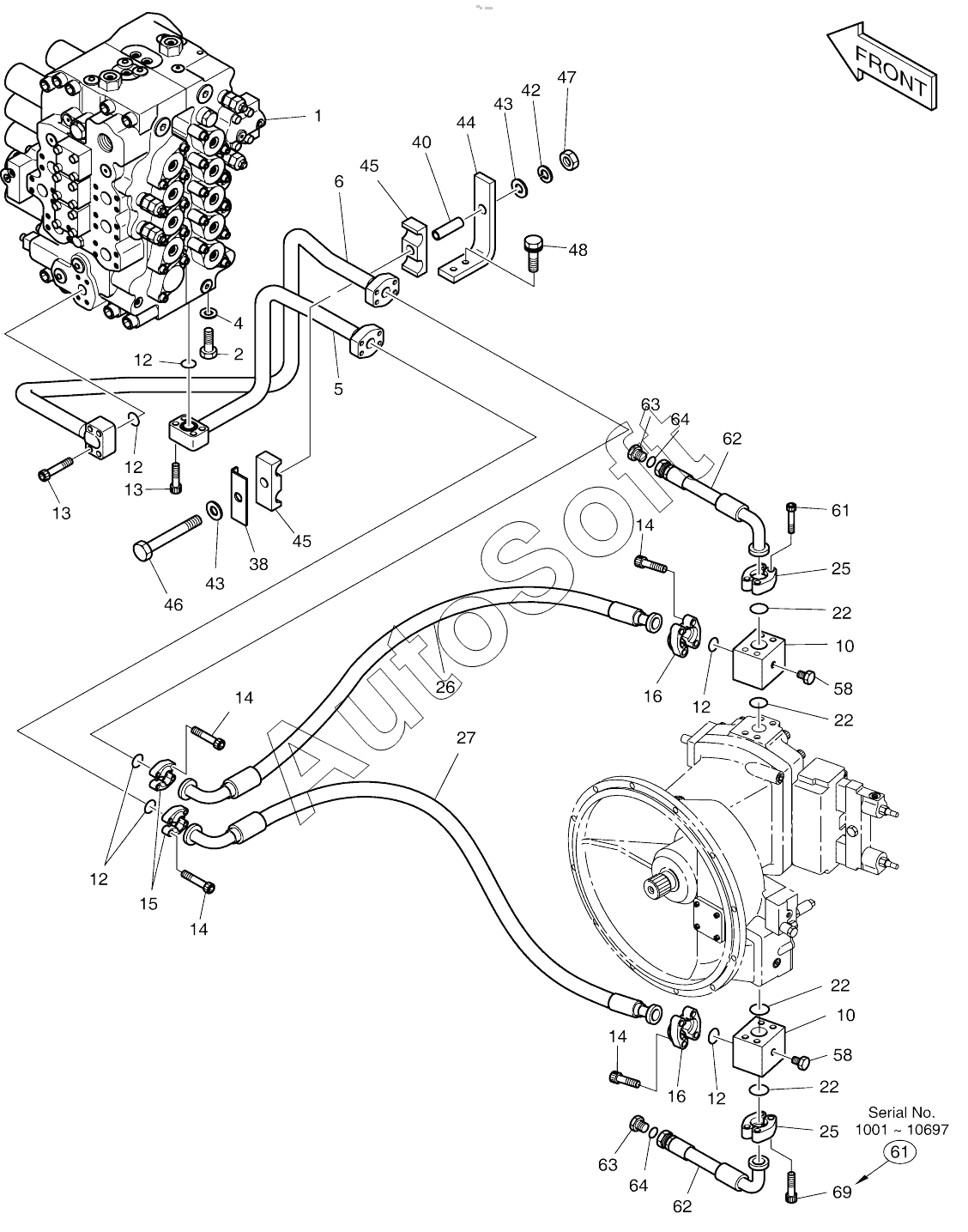

Каталог запасных частей к технике: Doosan SOLAR 420LC-V (2017). MAIN PIPING (1)
47
27
38
40
42
43
43
44
45
45
46
26
48
58
58
61
61
61
61
62
62
63
63
64
64
69
6
1
1
2
4
5
5
6
10
10
12
12
12
12
12
13
13
14
14
14
14
15
16
16
22
22
22
22
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00771 | 4***1 | MAIN PIPING | |
| 420212-02699 | 4***9 | PIPING,MAIN | |
| 1 | 4***A | CONTROL VALVE | |
| 1 | 4***B | CONTROL VALVE | |
| 2 | S***6 | Bolt | |
| 4 | 2***A | WASHER;HARD | |
| 5 | 1***A | PIPE | |
| 5 | 4***0 | PIPE | |
| 6 | 1***A | PIPE | |
| 6 | 4***1 | PIPE | |
| 10 | 4***B | BLOCK | |
| 12 | 2***9 | O-RING | |
| 13 | S***6 | Bolt | |
| 14 | S***6 | BOLT;SOCKET | |
| 15 | 2***1 | FLANGE;SPLIT | |
| 16 | 2***A | FLANGE | |
| 22 | 2***3 | O-ring | |
| 25 | 2***6 | Flange | |
| 26 | D***1 | HOSE | |
| 27 | D***1 | HOSE | |
| 38 | 2***C | Plate | |
| 40 | 1***6 | SPACER | |
| 42 | S***3 | WASHER;SPRING | |
| 43 | S***3 | WASHER M16 | |
| 44 | 1***9 | BRACKET | |
| 45 | 1***A | CLAMP | |
| 46 | S***6 | BOLT | |
| 47 | S***3 | NUT | |
| 48 | 2***1 | BOLT;SET | |
| 58 | 2***A | PLUG | |
| 61 | S***6 | Bolt, socket | |
| 61 | S***6 | Bolt, socket | |
| 62 | D***8 | HOSE | |
| 63 | 2***6 | PLUG | |
| 64 | S***1 | O-RING | |
| 69 | S***6 | BOLT, SOCKET |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
