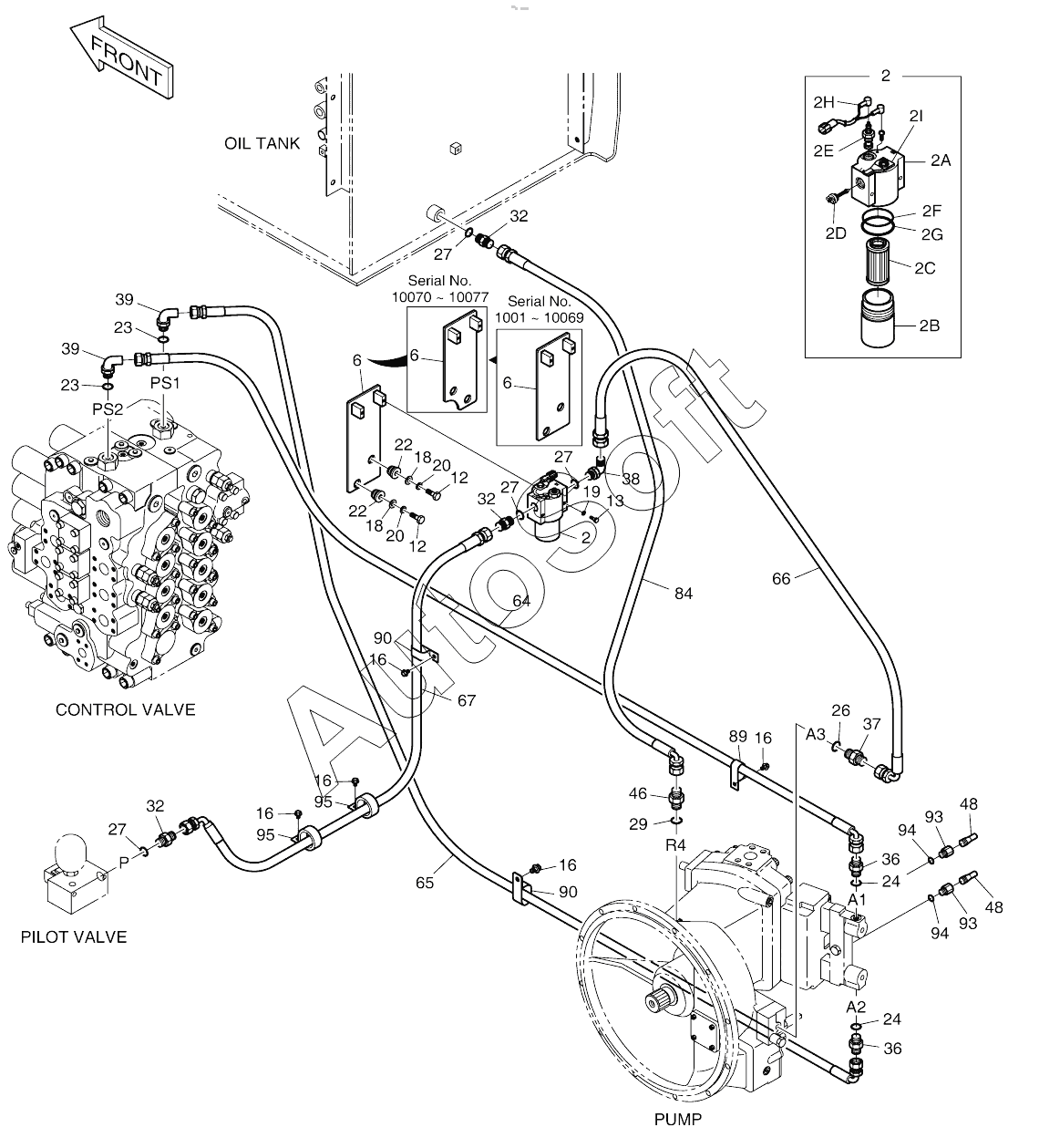

Каталог запасных частей к технике: Doosan SOLAR 420LC-V (2017). PILOT PIPING (1)
2
2
2
2
2A
2B
2C
2D
2E
2F
2G
2H
2I
6
6
6
6
6
6
6
6
6
12
12
13
16
16
16
16
16
18
18
19
20
20
22
22
23
23
24
24
26
27
27
27
27
29
32
32
32
36
36
37
38
39
39
46
48
48
64
65
66
67
84
89
90
90
93
93
94
94
95
95
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00773 | 4***3 | PILOT PIPING | |
| 12 | S***3 | BOLT M10X1.5X35 | |
| 13 | S***3 | BOLT M6X1.0X55 | |
| 16 | 1***6 | BOLT M8X1.25X12 | |
| 18 | 2***0 | WASHER | |
| 19 | S***3 | WASHER;SPRING M6 | |
| 2 | 4***5 | FILTER, PILOT | |
| 2 | 4***A | FILTER;PILOT | |
| 20 | S***3 | WASHER;SPRING M10 | |
| 22 | 1***6 | RUBBER | |
| 23 | S***1 | O-RING | |
| 24 | S***1 | SEAL RING | |
| 26 | S***1 | SEAS RING | |
| 27 | S***1 | O-RING | |
| 29 | S***1 | O-RING | |
| 2A | H***D | Head | |
| 2B | 2***3 | CASE | |
| 2C | 2***4 | ELEMENT;PILOT FILTER | |
| 2D | 2***7 | VALVE;BY-PASS | |
| 2E | 2***5 | Indicator | |
| 2F | Y***4 | RING;BACK UP | |
| 2G | Y***5 | O-RING | |
| 2H | 5***6 | HARNESS;PILOT FILTER | |
| 2I | 2***1 | BRACKET;HOUSING W9 | |
| 32 | 2***6 | ADAPTER | |
| 36 | 2***5 | ADAPTER | |
| 37 | 2***3 | ADAPTER | |
| 38 | 2***2 | ELBOW | |
| 39 | 2***4 | ELBOW | |
| 46 | 2***2 | ADAPTER | |
| 48 | 2***5 | SENSOR;PRESSURE | |
| 6 | 1***1 | BRACKET, PILOT FILTER | |
| 6 | 1***1 | Bracket | |
| 6 | 1***1 | Bracket | |
| 64 | 2***0 | HOSE PF1/4-2700L | |
| 65 | 2***0 | HOSE PF1/4-2700L | |
| 66 | 2***4 | HOSE | |
| 67 | D***7 | HOSE | |
| 84 | 2***7 | Hose | |
| 89 | 1***6 | CLIP D38/M8 | |
| 90 | 1***4 | CLIP D26/M8 | |
| 93 | 1***6 | ADAPTER | |
| 94 | S***1 | O-RING | |
| 95 | 1***7 | CLIP;BAND |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
