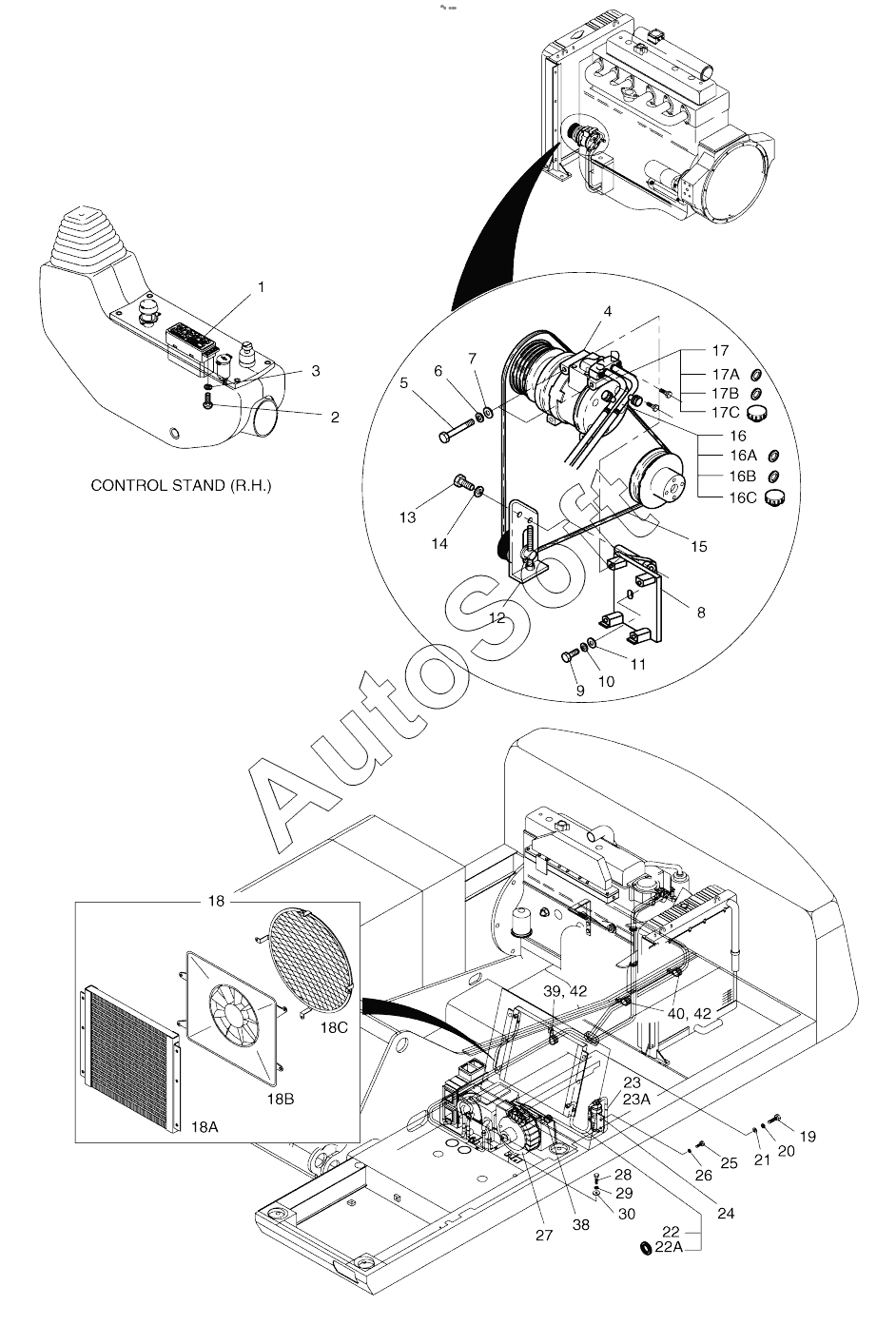

Каталог запасных частей к технике: Doosan SOLAR 160W-V (2017). AIR CONDITIONER (1)
920-00103
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
16A
16B
16C
17
17A
17B
17C
18
18A
18B
18C
19
20
21
22
22A
23
23A
24
25
26
27
28
29
30
38
39
40
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 920-00103 | 9***3 | Cooler and heater assy | |
| 1 | 5***9 | PANEL;AIRCON CONTROL | |
| 10 | S***3 | WASHER;SPRING M10 | |
| 11 | S***3 | WASHER;PLAIN | |
| 12 | 2***6 | PULLEY ASS'Y;IDLE 4PK | |
| 13 | S***3 | BOLT M10X1.25X115 | |
| 14 | S***3 | WASHER;SPRING M10 | |
| 15 | 2***0 | V-BELT;COMPRESSOR | |
| 16 | 2***5 | HOSE;DISCHARGE 1900L | |
| 16A | 2***9 | O-RING(COMP) | |
| 16B | 2***8 | O-ring | |
| 16C | 1***8 | CAP;CHECK PORT(H) | |
| 17 | 2***A | HOSE;SUCTION 2305L | |
| 17A | 2***6 | O-RING(COMP) | |
| 17B | 2***7 | O-RING(EVA) | |
| 17C | 1***9 | CAP;CHECK PORT(L) | |
| 18 | 2***4 | CONDENSER ASS'Y | |
| 18A | 2***5 | CONDENSER CORE | |
| 18B | 2***8 | MOTOR;CONDENSER | |
| 18C | 2***6 | NET;CONDENSER | |
| 19 | S***3 | BOLT M10X1.5X25 | |
| 2 | S***3 | SCREW M4X0.7X12 | |
| 20 | S***3 | WASHER;SPRING M10 | |
| 21 | S***3 | WASHER;PLAIN | |
| 22 | 2***2 | HOSE;LIQUID(1) | |
| 22A | 2***0 | O-RING | |
| 23 | 2***1 | HOSE;LIQUID(2) | |
| 23A | 2***0 | O-RING | |
| 24 | 2***A | RECEIVER DRIER | |
| 25 | S***3 | BOLT M8X1.25X16 | |
| 26 | S***3 | WASHER;SPRING | |
| 27 | 9***B | AIRCON UNIT | |
| 28 | S***3 | BOLT M8X1.25X25 | |
| 29 | S***3 | WASHER;SPRING | |
| 3 | S***3 | WASHER;PLAIN M4 | |
| 30 | 2***9 | WASHER | |
| 38 | 1***3 | CLIP D20/M8 | |
| 39 | 1***7 | CLIP;BAND | |
| 4 | 2***B | COMPRESSOR | |
| 40 | 1***1 | CLIP 2-D20/M8 | |
| 42 | 1***6 | BOLT M8X1.25X12 | |
| 5 | S***3 | BOLT M8X1.25X90 | |
| 6 | S***3 | WASHER;SPRING | |
| 7 | S***3 | WASHER;PLAIN M8 | |
| 8 | 2***B | BRACKET;COMPRESSOR | |
| 8 | 2***C | Bracket, compressor | |
| 9 | S***3 | BOLT M10X1.25X28 |
