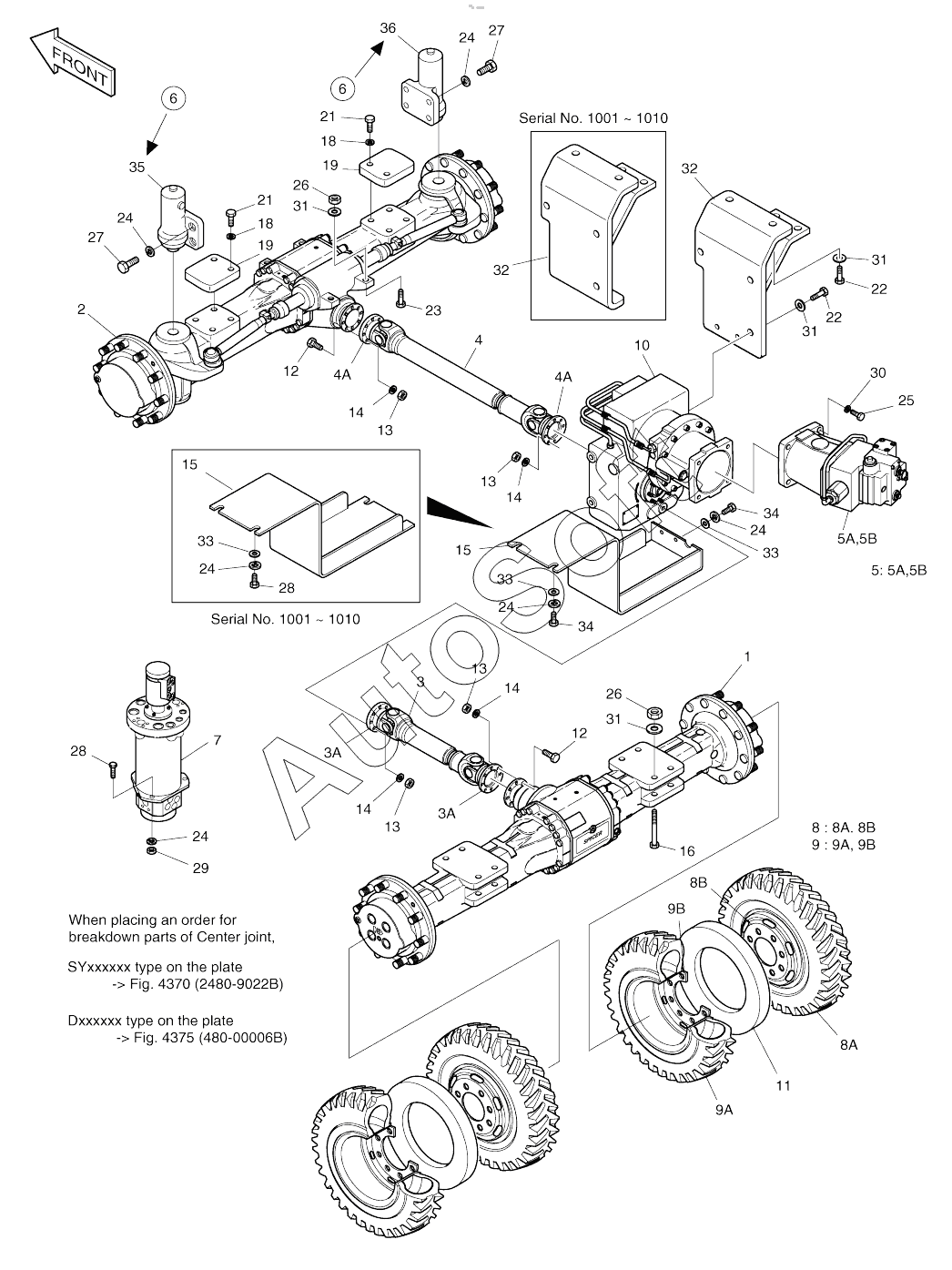

Каталог запасных частей к технике: Doosan SOLAR 160W-V (2017). POWER TRAIN
1
2
3
3A
3A
4
4A
4A
5
5
5A
5A
5B
5B
6
6
7
7
8
8
8A
8A
8B
8B
8B
8B
8B
8B
9
9
9A
9A
9B
9B
9B
9B
9B
9B
10
11
12
12
13
13
13
13
14
14
14
14
15
15
15
15
16
18
18
19
19
21
21
22
22
23
24
24
24
24
24
24
25
26
26
27
27
28
28
28
28
29
30
31
31
31
31
32
32
32
32
33
33
33
34
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 200-00019 | 2***9 | Power train-zf t/m + dana | |
| 1 | 2***5 | Axle, rear | |
| 10 | 2***2 | Transmission | |
| 11 | 1***4 | Rubber, tire | |
| 12 | 2***A | Bolt | |
| 13 | 2***1 | Nut | |
| 14 | S***3 | WASHER;SPRING M10 | |
| 15 | 6***B | Cover, t/m | |
| 15 | 6***C | Cover, t/m | |
| 16 | S***6 | Bolt | |
| 18 | S***3 | WASHER;SPRING M10 | |
| 19 | 1***A | Pad, axle | |
| 2 | 2***8 | Axle, front | |
| 21 | S***3 | Bolt | |
| 22 | S***6 | Bolt | |
| 23 | S***6 | BOLT M20X1.5X130 | |
| 24 | S***3 | WASHER;SPRING | |
| 25 | S***6 | Bolt,socket | |
| 26 | 1***6 | NUT;LOCK M20X1.5 | |
| 27 | S***6 | Bolt | |
| 28 | S***6 | Bolt | |
| 28 | S***6 | Bolt | |
| 29 | S***3 | NUT | |
| 3 | 2***2 | Shaft, propeller | |
| 30 | S***3 | WASHER;SPRING | |
| 31 | 2***A | WASHER;HARD | |
| 32 | 1***B | Bracket, t/m mounting | |
| 32 | 1***C | Bracket, t/m mounting | |
| 33 | 2***2 | WASHER | |
| 34 | S***6 | BOLT M16X2.0X35 | |
| 35 | 4***9 | Cylinder, chock | |
| 36 | 4***0 | Cylinder, chock | |
| 3A | G***8 | Bearing, journal | |
| 4 | 2***1 | Shaft, propeller | |
| 4A | G***8 | Bearing, journal | |
| 5 | 2***0 | Motor, travel | |
| 5 | 4***4 | Motor, travel | |
| 5A | 2***0 | Motor, travel | |
| 5B | 1***4 | Spacer | |
| 6 | 2***C | Cylinder, chocking | |
| 7 | 2***B | Center joint | |
| 7 | 4***B | Center joint | |
| 8 | 2***1 | Tire, outside | |
| 8 | 2***A | Tire, outside | |
| 8A | 2***4 | Tire assy | |
| 8A1 | 2***G | Tire | |
| 8A2 | 2***4 | Tube | |
| 8B | 2***9 | Rim | |
| 8B | 2***A | Rim | |
| 9 | 2***2 | Tire, inside | |
| 9 | 2***A | Tire, inside | |
| 9A | 2***4 | Tire assy | |
| 9A1 | 2***G | Tire | |
| 9A2 | 2***4 | Tube | |
| 9A3 | 2***3 | Flap | |
| 9A3 | 2***3 | Flap | |
| 9B | 2***9 | Rim | |
| 9B | 2***A | Rim |
