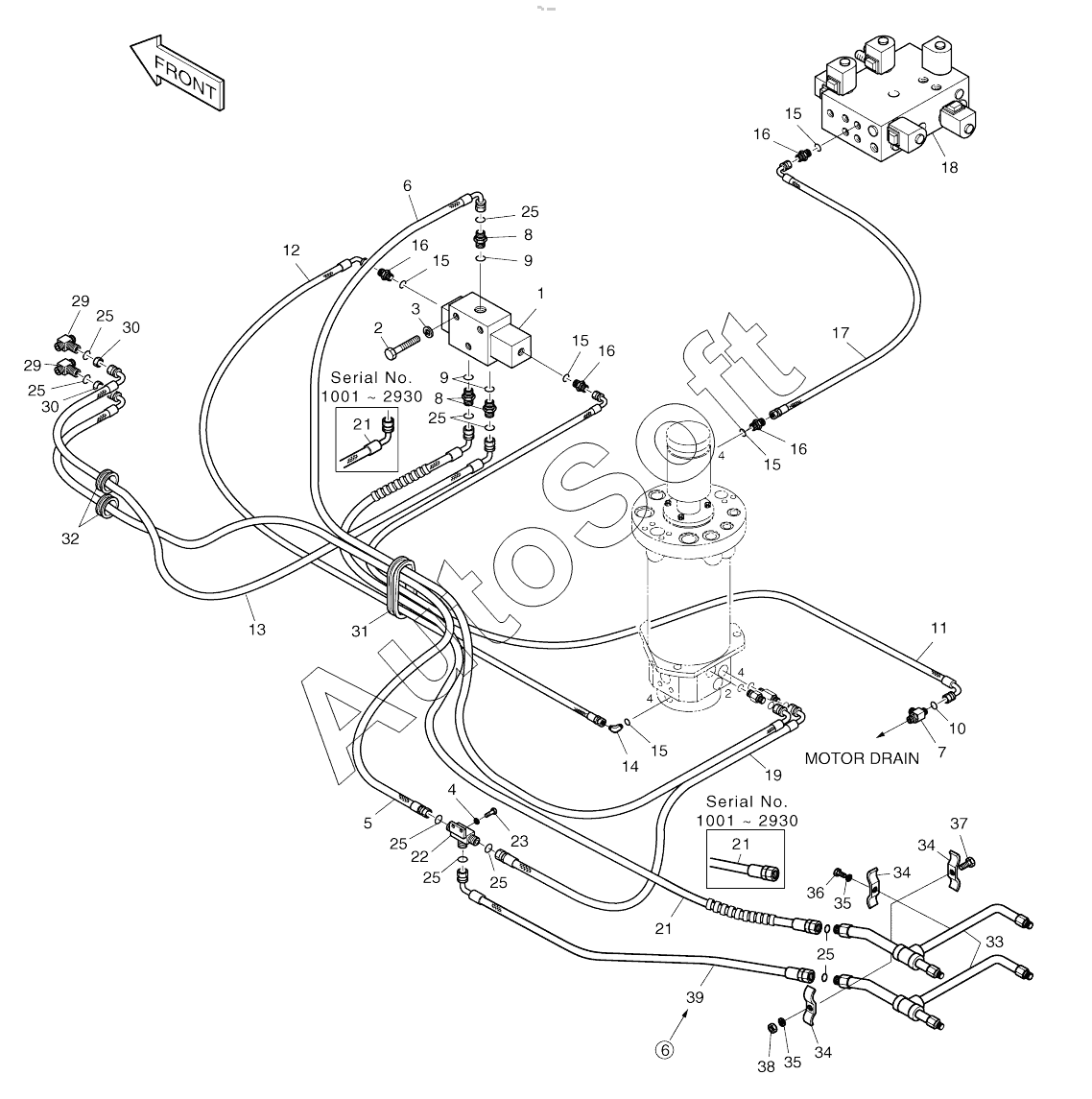

Каталог запасных частей к технике: Doosan SOLAR 160W-V (2017). DOZER AND OUTRIGGER PIPING
1
2
3
4
5
6
6
7
7
8
8
9
9
10
11
11
12
13
14
15
15
15
15
15
16
16
16
16
17
18
18
19
21
21
21
21
21
21
21
21
21
21
21
21
22
23
25
25
25
25
25
25
25
25
29
29
30
30
31
32
33
34
34
34
35
35
36
37
38
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00907C | 4***C | DOZER & OUTRIGGER PIPING | |
| 1 | 2***1 | Valve, selector | |
| 2 | S***6 | BOLT;SOCKET M10X1.5X70 | |
| 3 | S***3 | WASHER;SPRING | |
| 4 | S***3 | WASHER;SPRING M10 | |
| 5 | D***3 | Hose | |
| 6 | 2***4 | Hose | |
| 6 | 2***4 | Hose | |
| 7 | 2***9 | TEE PFO1/2XPF1/2XPF1/4 | |
| 7 | 2***3 | Tee | |
| 8 | 2***2 | ADAPTER | |
| 9 | S***1 | O-RING | |
| 10 | S***1 | O-RING | |
| 11 | 2***3 | Hose | |
| 11 | 2***4 | Hose | |
| 12 | 2***7 | Hose | |
| 13 | D***3 | Hose | |
| 14 | 2***4 | ELBOW | |
| 15 | S***1 | O-RING | |
| 16 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 17 | 2***3 | HOSE PF1/4-830L | |
| 18 | 2***E | Valve, pilot and t/m supply | |
| 18 | 2***G | Valve, pilot and t/m supply | |
| 19 | D***3 | Hose | |
| 21 | 2***7 | Hose | |
| 21 | D***3 | Hose | |
| 21 | D***6 | Hose | |
| 22 | 1***7 | Tee | |
| 23 | S***3 | BOLT M10X1.5X18 | |
| 25 | S***1 | O-RING | |
| 29 | D***7 | Tee | |
| 30 | 1***5 | Nut | |
| 31 | 2***8 | Bushing,rubber | |
| 32 | 2***5 | Bushing, rubber | |
| 33 | 2***A | Pipe | |
| 34 | 2***9 | CLAMP;PIPE | |
| 35 | S***3 | WASHER;SPRING M10 | |
| 36 | S***3 | BOLT M12X1.75X40 | |
| 37 | S***3 | Bolt | |
| 38 | S***3 | NUT M12 | |
| 39 | 2***2 | Hose | |
| 39 | D***0 | Hose |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
