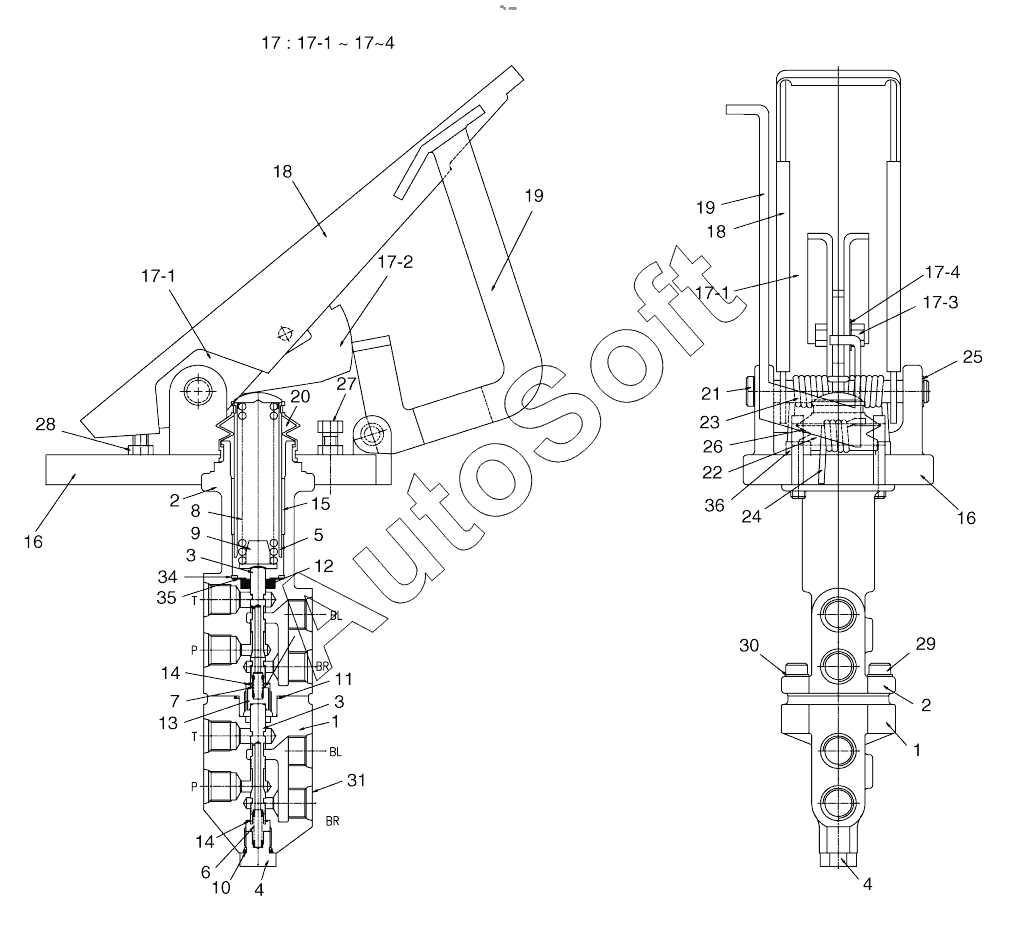

Каталог запасных частей к технике: Doosan SOLAR 160W-V (2017). FOOT BRAKE VALVE
1
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
14
15
16
16
17
17-1
17-1
17-1
17-2
17-3
17-4
17-4
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
34
35
36
420-00073K
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2420-9428C | 2***C | Valve, foot brake | |
| 420-00073K | 4***K | Seal kit, foot brake valve | |
| 1 | B***R | Body, lower | |
| 10 | O***G | O-ring | |
| 11 | O***G | O-ring | |
| 12 | S***L | Seal, oil | |
| 13 | G***G | Guide, spring | |
| 14 | R***P | Ring, snap | |
| 15 | D***H | Dd-bush | |
| 16 | P***L | Plate, pedal | |
| 17 | 8***0 | Pedal assy | |
| 17-1 | P***L | Pedal | |
| 17-2 | P***K | Plate, lock | |
| 17-3 | B***T | Bolt, clamping | |
| 17-4 | W***R | Washer | |
| 18 | R***L | Rubber, pedal | |
| 19 | L***H | Latch | |
| 2 | B***R | Body, upper | |
| 20 | 1***4 | Cover, rubber | |
| 21 | P***1 | PIN, LOCK 1 | |
| 22 | P***2 | PIN, LOCK 2 | |
| 23 | 8***6 | Spring, torsion | |
| 24 | 8***1 | Spring, torsion | |
| 25 | R***P | Ring, snap | |
| 26 | E***G | E-ring | |
| 27 | B***T | Bolt, clamping | |
| 28 | N***T | Nut | |
| 29 | B***T | Bolt, clamping | |
| 3 | S***L | Spool | |
| 30 | W***G | Washer, spring | |
| 31 | C***C | Cap, plastic | |
| 34 | W***R | Washer | |
| 35 | R***P | Ring, snap | |
| 36 | B***T | Bolt, clamping | |
| 4 | P***G | Plug | |
| 5 | H***R | Holder, rear | |
| 6 | S***R | Spring, lower | |
| 7 | S***R | Spring, upper | |
| 8 | S***N | Spring, main | |
| 9 | R***G | Retainer, spring |
