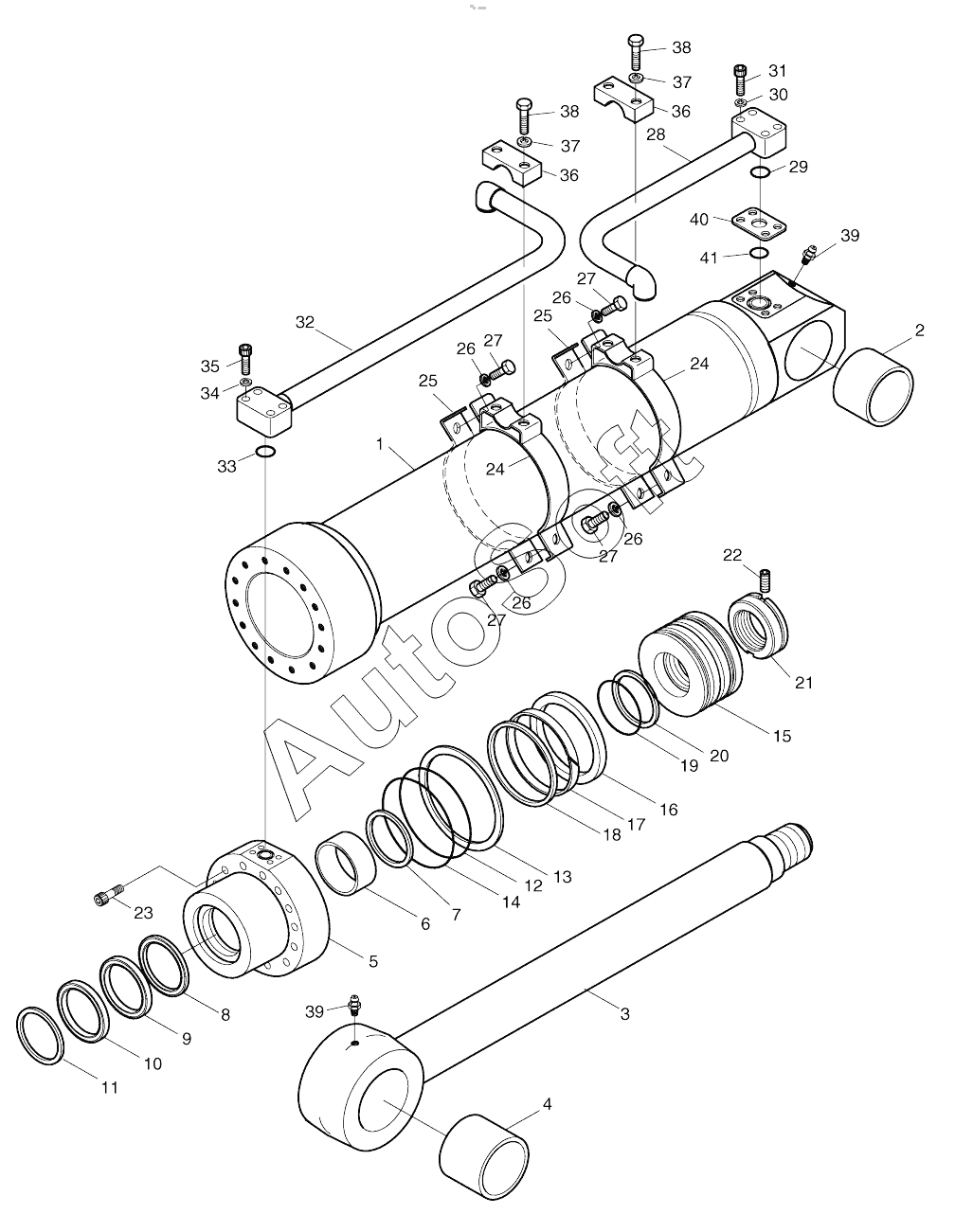

Каталог запасных частей к технике: Doosan SOLAR 160W-V (2017). ARTI.BOOM CYLINDER
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
26
26
26
27
27
27
27
28
29
30
31
32
33
34
35
36
36
37
37
38
38
39
39
40
41
440-00285KT
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 440-00285 | 4***5 | Arti. Boom cylinder | |
| 440-00285KT | 4***T | Seal kit | |
| 1 | 5***0 | Tube assy | |
| 2 | 0***1 | Bush | |
| 3 | 5***0 | Rod assy | |
| 4 | 0***1 | Bush | |
| 5 | 5***0 | Cover, rod | |
| 6 | E***7 | Bush, du | |
| 7 | 0***0 | Ring, retaining | |
| 8 | E***0 | Seal, buffer | |
| 9 | E***0 | Packing, u | |
| 10 | E***0 | Wiper, dust | |
| 11 | 0***0 | Ring, retaining | |
| 12 | E***1 | O-ring | |
| 13 | 5***0 | Ring, back up | |
| 14 | E***1 | O-ring | |
| 15 | 5***0 | Piston | |
| 16 | E***0 | Seal, slipper | |
| 17 | 0***0 | Ring, wear | |
| 18 | 0***0 | Ring, slyd | |
| 19 | E***1 | O-RING | |
| 20 | 5***0 | Ring, back up | |
| 21 | 5***0 | Nut, piston | |
| 22 | E***4 | SCREW | |
| 23 | E***9 | BOLT;SOCKET | |
| 24 | 5***0 | Pipe band assy | |
| 25 | 5***0 | Band, pipe | |
| 26 | E***2 | WASHER;SPRING | |
| 27 | E***3 | BOLT;HEX. | |
| 28 | 5***0 | Pipe assy-h | |
| 29 | E***1 | O-RING | |
| 30 | E***2 | WASHER;SPRING | |
| 31 | E***6 | BOLT;SOCKET | |
| 32 | 5***0 | Pipe assy-r | |
| 33 | E***1 | O-RING | |
| 34 | E***2 | WASHER;SPRING | |
| 35 | E***6 | BOLT;SOCKET | |
| 36 | 0***0 | CLAMP;PIPE | |
| 37 | E***2 | WASHER;SPRING | |
| 38 | E***3 | BOLT;HEX. | |
| 39 | E***2 | NIPPLE;GREASE | |
| 40 | 5***0 | SPACER | |
| 41 | E***1 | O-RING |
