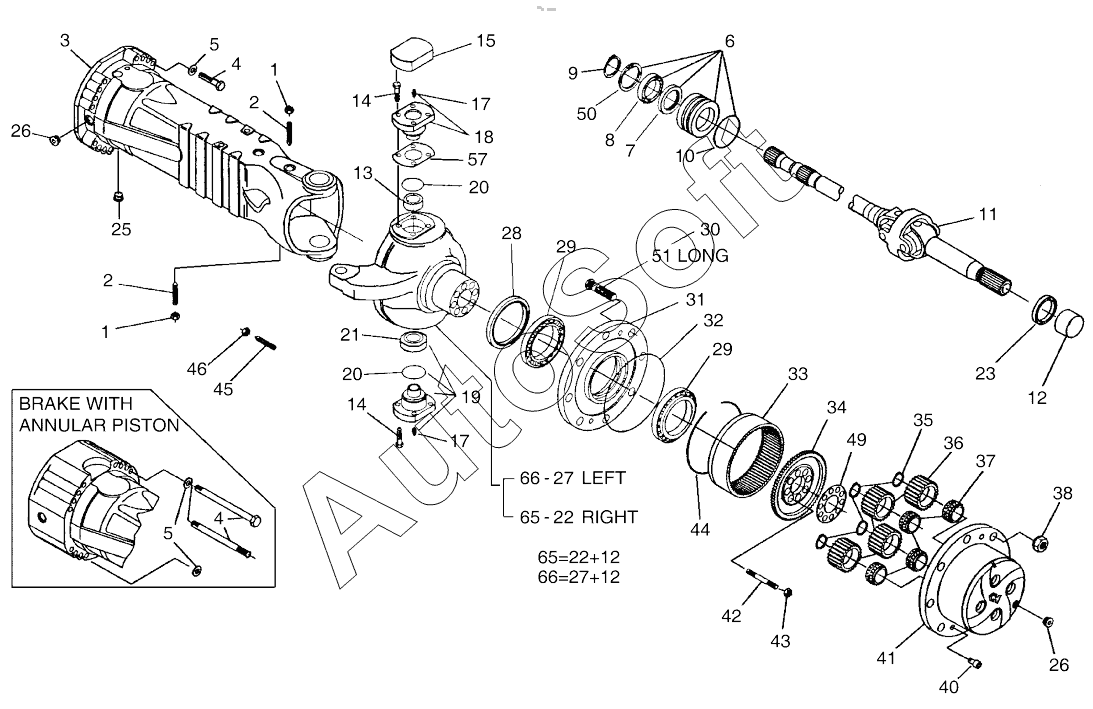

Каталог запасных частей к технике: Doosan SOLAR 160W-V (2017). PLANET GEAR-FRONT AXLE
42
29
29
30
31
32
33
34
35
36
37
38
40
41
28
43
44
45
46
49
50
51
57
57
57
65
66
14
14
2
2
3
4
4
5
5
6
7
8
9
10
11
12
13
1
1
15
17
17
18
19
20
20
21
22
23
25
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***7 | Nut | |
| 2 | 0***1 | Bolt | |
| 3 | 2***4 | Case, axle | |
| 4 | 0***5 | Bolt | |
| 5 | 0***2 | Washer | |
| 6 | 2***1 | Bushing, reduction | |
| 7 | 7***1 | Seal | |
| 8 | 0***1 | Bearing, ball | |
| 9 | 0***8 | Circlip | |
| 10 | 0***9 | O-ring | |
| 11 | 2***3 | Joint | |
| 12 | 2***1 | Bushing, thrust | |
| 13 | 2***2 | Bushing | |
| 14 | 1***1 | Bolt | |
| 15 | 2***3 | Cover | |
| 17 | 0***4 | Fitting | |
| 18 | 2***4 | Pin, pivot | |
| 19 | 2***3 | Pin, pivot | |
| 20 | 0***0 | Seal | |
| 21 | 2***1 | Bearing | |
| 22 | 2***3 | Case, steering | |
| 23 | 2***1 | Seal | |
| 25 | 1***2 | Plug, magnet | |
| 26 | 1***1 | Plug | |
| 27 | 2***3 | Case, steering | |
| 28 | 0***3 | Seal | |
| 29 | 0***2 | Bearing | |
| 30 | 1***1 | Stud, wheel | |
| 31 | 1***1 | Hub, wheel | |
| 32 | 1***1 | O-ring | |
| 33 | 1***4 | Gear, ring | |
| 34 | 1***7 | Support, ring gear | |
| 35 | 0***1 | Circlip | |
| 36 | 1***3 | Gear, planet | |
| 37 | 1***2 | Bearing | |
| 38 | 0***3 | Nut | |
| 40 | 0***2 | Bolt, countersunk | |
| 41 | 1***2 | Carrier, planet gear | |
| 42 | 1***1 | Stud | |
| 43 | 0***9 | Nut | |
| 44 | 0***3 | Circlip | |
| 45 | 2***1 | Bolt | |
| 46 | 0***1 | Nut | |
| 49 | 1***1 | Plate, locking | |
| 50 | 0***8 | Circlip | |
| 51 | 1***3 | Stud, wheel | |
| 57 | 2***1 | Shim | |
| 57 | 2***2 | Shim | |
| 57 | 2***3 | Shim | |
| 65 | 2***3 | Case, steering | |
| 66 | 2***3 | Case, steering |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
