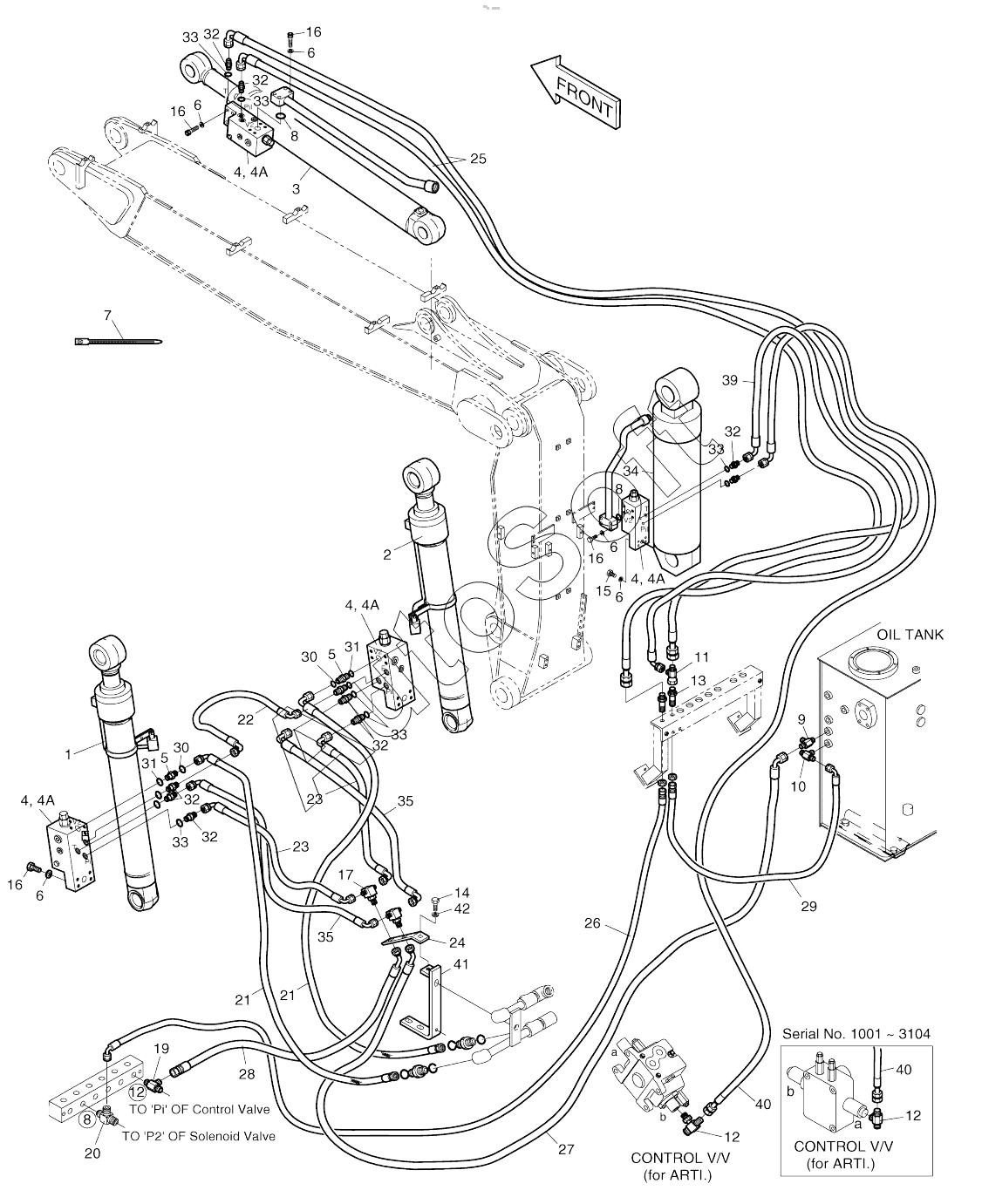

Каталог запасных частей к технике: Doosan SOLAR 160W-V (2017). LOCK VALVE PIPING-ARTI.BOOM
400-00734
1
2
3
4
4
4
4
4A
4A
4A
4A
5
5
6
6
6
6
6
7
8
8
8
9
10
11
12
12
12
13
14
15
16
16
16
16
17
19
20
21
21
22
23
23
24
25
26
27
28
29
30
30
31
31
32
32
32
32
32
32
33
33
33
33
33
34
35
35
39
40
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00734 | 4***4 | Lock valve piping-arti. | |
| 1 | 4***9 | Boom cylinder-arti.boom | |
| 10 | 2***2 | Tee | |
| 11 | 1***1 | Tee,union | |
| 12 | 2***1 | TEE | |
| 13 | 1***7 | ADAPTER | |
| 14 | S***3 | Bolt | |
| 15 | S***6 | Bolt | |
| 16 | S***6 | BOLT M10X1.5X50 | |
| 17 | 1***8 | TEE | |
| 19 | 2***1 | TEE PFO3/8-PF3/8-PF1/4 | |
| 2 | 4***0 | Boom cylinder-arti.boom | |
| 20 | 2***6 | TEE | |
| 21 | D***1 | Hose | |
| 22 | 2***8 | Hose | |
| 23 | D***4 | Hose | |
| 24 | 1***0 | Bracket | |
| 25 | 2***1 | Hose | |
| 26 | 2***4 | HOSE PF3/8-1800L | |
| 27 | 2***0 | Hose | |
| 28 | 2***3 | Hose | |
| 29 | 2***5 | Hose | |
| 3 | 4***6 | Cylinder, arm | |
| 30 | S***1 | O-RING | |
| 31 | 1***4 | Seal | |
| 32 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 33 | S***1 | O-RING | |
| 34 | 4***1 | Arti. Boom cylinder | |
| 35 | D***5 | Hose | |
| 39 | D***0 | Hose | |
| 4 | 4***A | VALVE;LOCK | |
| 40 | 2***1 | Hose | |
| 41 | 1***5 | Bracket | |
| 42 | S***3 | WASHER;SPRING M10 | |
| 4A | K***8 | SEAL KIT | |
| 5 | 2***7 | ADAPTER | |
| 6 | S***1 | WASHER;SPRING | |
| 7 | 2***2 | CLIP;BAND | |
| 8 | S***1 | O-RING | |
| 9 | 2***1 | TEE |
