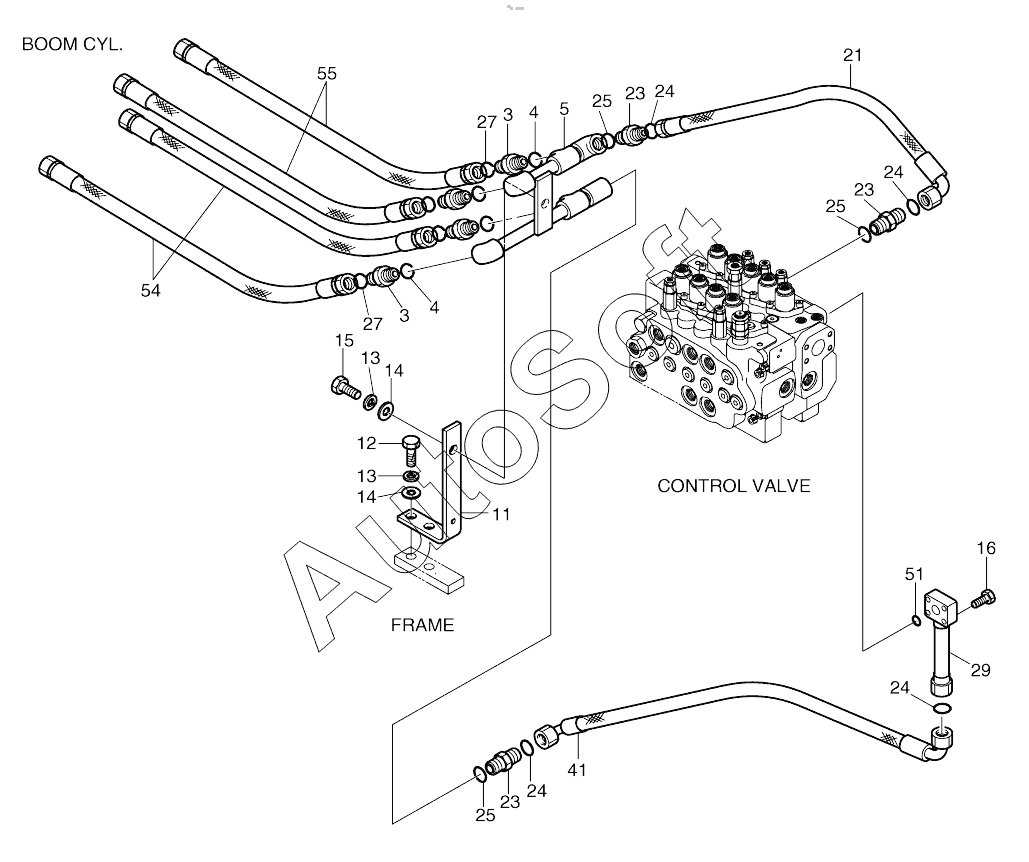

Каталог запасных частей к технике: Doosan SOLAR 160W-V (2017). MAIN PIPING (2)-BOOM
3
3
4
4
5
11
12
13
13
14
14
15
16
21
23
23
23
24
24
24
24
25
25
25
27
27
29
41
51
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-01166 | 4***6 | Main piping | |
| 3 | 2***3 | ADAPTER | |
| 4 | S***1 | O-RING | |
| 5 | 2***B | PIPE ASS'Y | |
| 11 | 1***9 | Bracket | |
| 12 | S***3 | BOLT M12X1.75X35 | |
| 13 | S***3 | WASHER;SPRING M10 | |
| 14 | S***3 | WASHER;PLAIN | |
| 15 | S***3 | BOLT M12X1.75X50 | |
| 16 | S***6 | BOLT;SOCKET M10X1.5X55 | |
| 21 | 2***3 | HOSE PF3/4-960L | |
| 23 | 2***1 | ADAPTER | |
| 24 | S***1 | O-RING | |
| 25 | S***1 | O-RING | |
| 27 | S***1 | O-RING | |
| 29 | 2***A | PIPE | |
| 41 | 2***8 | HOSE;BOOM PF3/4-950L | |
| 51 | 2***9 | O-RING | |
| 54 | D***7 | Hose | |
| 55 | D***8 | Hose |
