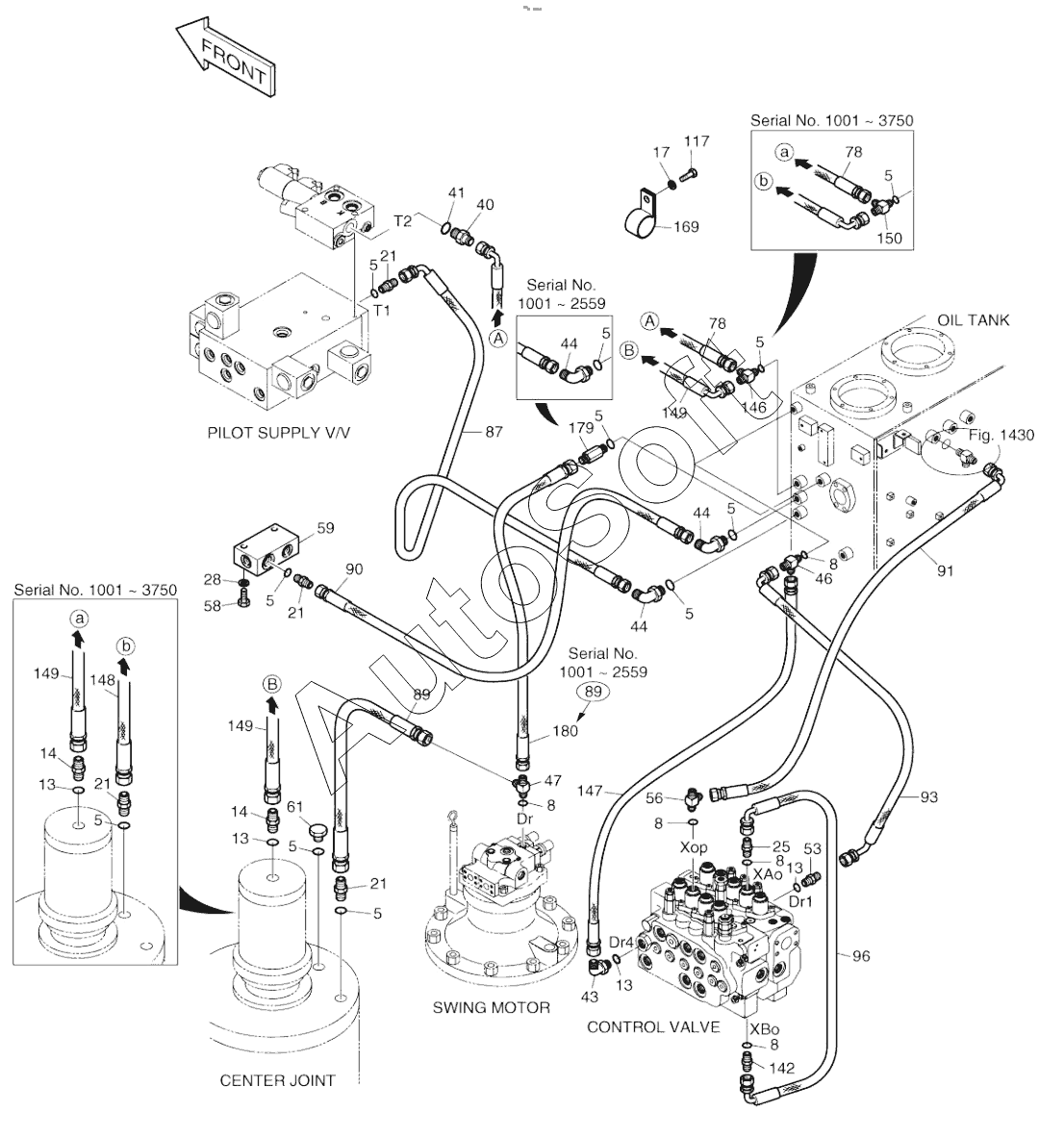

Каталог запасных частей к технике: Doosan SOLAR 160W-V (2017). PILOT PIPING (3)
5
5
5
5
5
5
5
5
5
5
5
8
8
8
8
8
13
13
13
13
14
14
17
21
21
21
21
21
21
21
21
21
21
25
28
40
41
43
44
44
44
44
44
44
44
44
46
47
53
56
58
59
61
78
78
87
89
89
89
89
90
91
93
96
117
142
146
147
148
149
149
149
149
149
149
149
149
150
169
179
180
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-01165C | 4***C | Pilot piping | |
| 5 | S***1 | O-RING | |
| 8 | S***1 | O-RING | |
| 13 | S***1 | O-RING | |
| 14 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 17 | S***3 | WASHER;SPRING | |
| 21 | 2***6 | ADAPTER | |
| 21 | 2***6 | ADAPTER | |
| 25 | 2***6 | ADAPTER PFO3/8-PF1/4 | |
| 28 | S***3 | WASHER;SPRING M10 | |
| 40 | 2***0 | Adapter | |
| 41 | S***1 | O-RING | |
| 43 | 2***4 | ELBOW | |
| 44 | 2***2 | ELBOW | |
| 44 | 2***2 | ELBOW | |
| 46 | 2***6 | TEE | |
| 47 | 2***8 | Tee | |
| 53 | 2***9 | ADAPTER | |
| 56 | 2***7 | TEE PFO3/8-2PF1/4 | |
| 58 | S***3 | BOLT M10X1.5X55 | |
| 59 | 2***0 | BLOCK | |
| 61 | 2***7 | PLUG PF1/2 | |
| 78 | 2***6 | Hose | |
| 87 | 2***7 | Hose | |
| 89 | 2***8 | Hose | |
| 89 | 2***8 | Hose | |
| 90 | 2***6 | Hose | |
| 91 | 2***2 | HOSE PF1/4-900L | |
| 93 | 2***2 | HOSE PF3/8-400L | |
| 96 | 2***6 | HOSE(90-90)PF1/4-800L | |
| 117 | S***3 | BOLT M8X1.25X16 | |
| 142 | 2***6 | ADAPTER PFO3/8-PF1/4 | |
| 146 | 2***3 | Tee | |
| 147 | 2***2 | HOSE PF1/4-850L | |
| 148 | 2***4 | Hose | |
| 149 | 2***5 | Hose | |
| 149 | 2***9 | Hose | |
| 150 | 2***9 | TEE PFO1/2XPF1/2XPF1/4 | |
| 169 | 1***4 | Clip | |
| 179 | 2***3 | ADAPTER PFO1/2-PF1/2 | |
| 180 | 2***8 | Hose |
