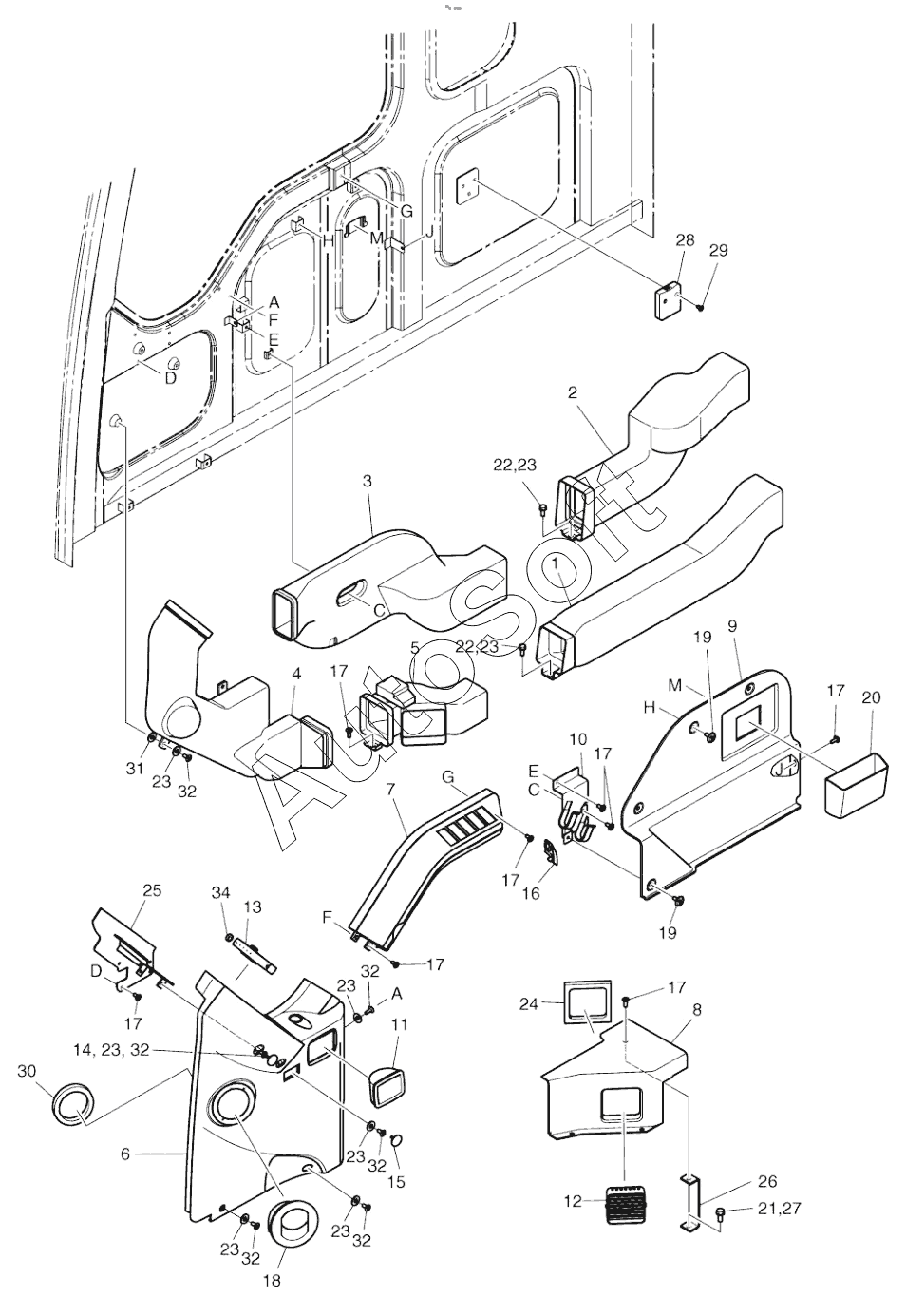

Каталог запасных частей к технике: Doosan SOLAR 160W-V (2017). DUCT COVER ASS'Y
26
18
19
19
20
21
22
22
23
23
23
23
23
23
23
23
24
25
17
17
17
17
17
17
17
27
28
29
30
31
32
32
32
32
32
32
34
9
1
2
3
4
5
6
7
8
621-01885C
621-01885C
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 621-01885C | 6***C | DUCT & DUCT COVER ASS'Y | |
| 1 | 2***7 | DUCT;FOOT REAR | |
| 2 | 2***5 | DUCT;FACE REAR | |
| 3 | 2***5 | DUCT;FACE REAR | |
| 4 | 2***6 | DUCT;FACE FRONT | |
| 5 | 2***2 | DUCT;FOOT | |
| 6 | 6***A | COVER;SIDE INNER(FRONT) | |
| 7 | 6***0 | COVER;SIDE INNER(REAR) | |
| 8 | 6***9 | COVER;FOOT DUCT | |
| 9 | 6***0 | PANEL | |
| 10 | 1***7 | BRACKET | |
| 11 | 2***5 | ASHTRAY | |
| 12 | 2***4 | LOUVER;DEF& FOOT | |
| 13 | 4***9 | LOUVER;FACE | |
| 14 | 6***3 | COVER;HOLE | |
| 15 | 6***4 | COVER;HOLE | |
| 16 | 6***5 | COVER;HOLE | |
| 17 | 2***0 | SCREW M6X1.0X14 | |
| 18 | 2***7 | NOZZLE;ROUND | |
| 19 | 2***4 | SCRIVET | |
| 20 | 6***8 | BOX | |
| 21 | 2***2 | WASHER M8 | |
| 22 | 2***6 | BOLT M6X1.0X16 | |
| 23 | 2***5 | WASHER;PLAIN M6 | |
| 24 | 2***7 | RUBBER;CUSHION 15T | |
| 25 | 1***C | BRACKET | |
| 26 | 1***6 | BRACKET PL4.5 | |
| 27 | 2***5 | BOLT M8X1.25X20 | |
| 28 | 6***4 | HOLDER;CUP | |
| 29 | S***3 | SCREW M5X0.8X16 | |
| 30 | 1***A | RUBBER;CUSHION | |
| 31 | 2***4 | WASHER | |
| 32 | 2***4 | SCREW M6X1.0X20 | |
| 34 | 1***5 | RUBBER;CUSHION |
