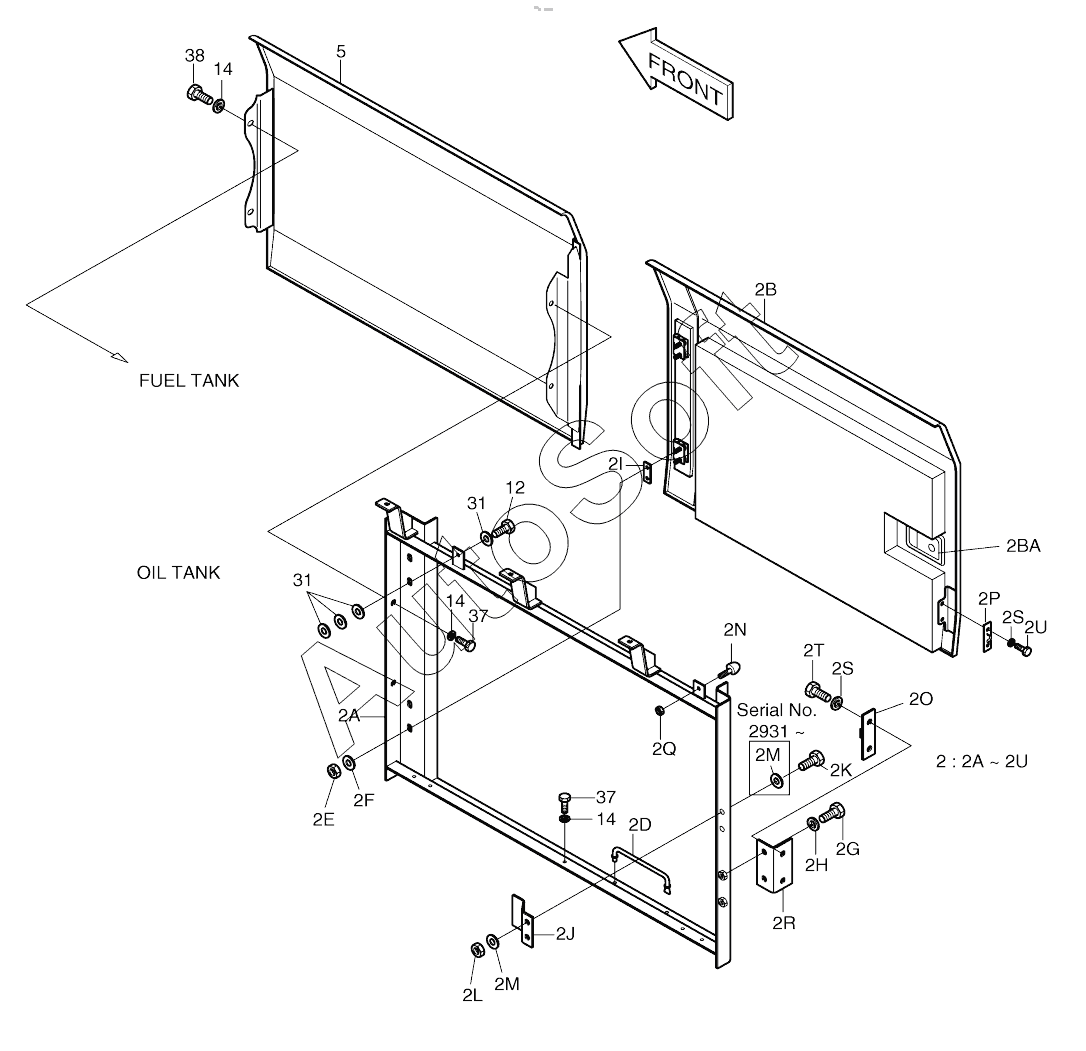

Каталог запасных частей к технике: Doosan SOLAR 160W-V (2017). COVER (2)
621-02502
621-02502
2
2
2
2
2
2A
2A
2B
2B
2B
2B
2BA
2BA
2BA
2D
2E
2F
2G
2H
2I
2J
2K
2K
2L
2M
2M
2M
2M
2M
2M
2N
2O
2P
2Q
2R
2S
2S
2T
2U
2U
5
12
14
14
14
31
31
37
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 621-02502 | 6***2 | Cover assy | |
| 12 | S***3 | BOLT M10X1.5X30 | |
| 14 | 2***0 | WASHER;PLAIN | |
| 2 | 2***H | Side door assy | |
| 2 | 2***I | Side door assy | |
| 2 | 2***J | Side door assy | |
| 2 | 2***K | Side door assy | |
| 2 | 2***L | Side door assy | |
| 2A | 2***B | Support | |
| 2B | 2***G | Door, side | |
| 2B | 2***H | Door, side | |
| 2B | 2***I | Door, side | |
| 2B | 2***J | Door, side | |
| 2BA | 1***5 | LOCK | |
| 2BA | 2***4 | Lock | |
| 2BA | K***2 | LOCK | |
| 2D | 2***7 | STAY | |
| 2E | S***3 | NUT M12 | |
| 2F | 2***0 | WASHER;PLAIN | |
| 2G | S***3 | BOLT M8X1.25X18 | |
| 2H | S***3 | WASHER;PLAIN M8 | |
| 2I | 2***1 | SEAT;SCREW | |
| 2J | 2***A | STOPPER | |
| 2K | S***3 | BOLT M10X1.5X25 | |
| 2K | S***3 | BOLT M10X1.5X30 | |
| 2L | S***3 | NUT M10X1.5 | |
| 2M | 2***0 | WASHER | |
| 2M | 2***0 | WASHER | |
| 2N | 2***4 | Stopper | |
| 2O | 2***2 | STOPPER;PLATE | |
| 2P | 2***3 | STOPPER;RUBBER | |
| 2Q | S***3 | NUT M10X1.25 | |
| 2R | 2***2 | PLATE | |
| 2S | S***3 | WASHER;PLAIN | |
| 2T | S***3 | BOLT M6X1.0X14 | |
| 2U | S***3 | BOLT M6X1.0X12 | |
| 31 | 2***0 | WASHER | |
| 37 | S***3 | BOLT M12X1.75X30 | |
| 38 | S***3 | BOLT M12X1.75X18 | |
| 5 | 6***0 | Cover, tank |
