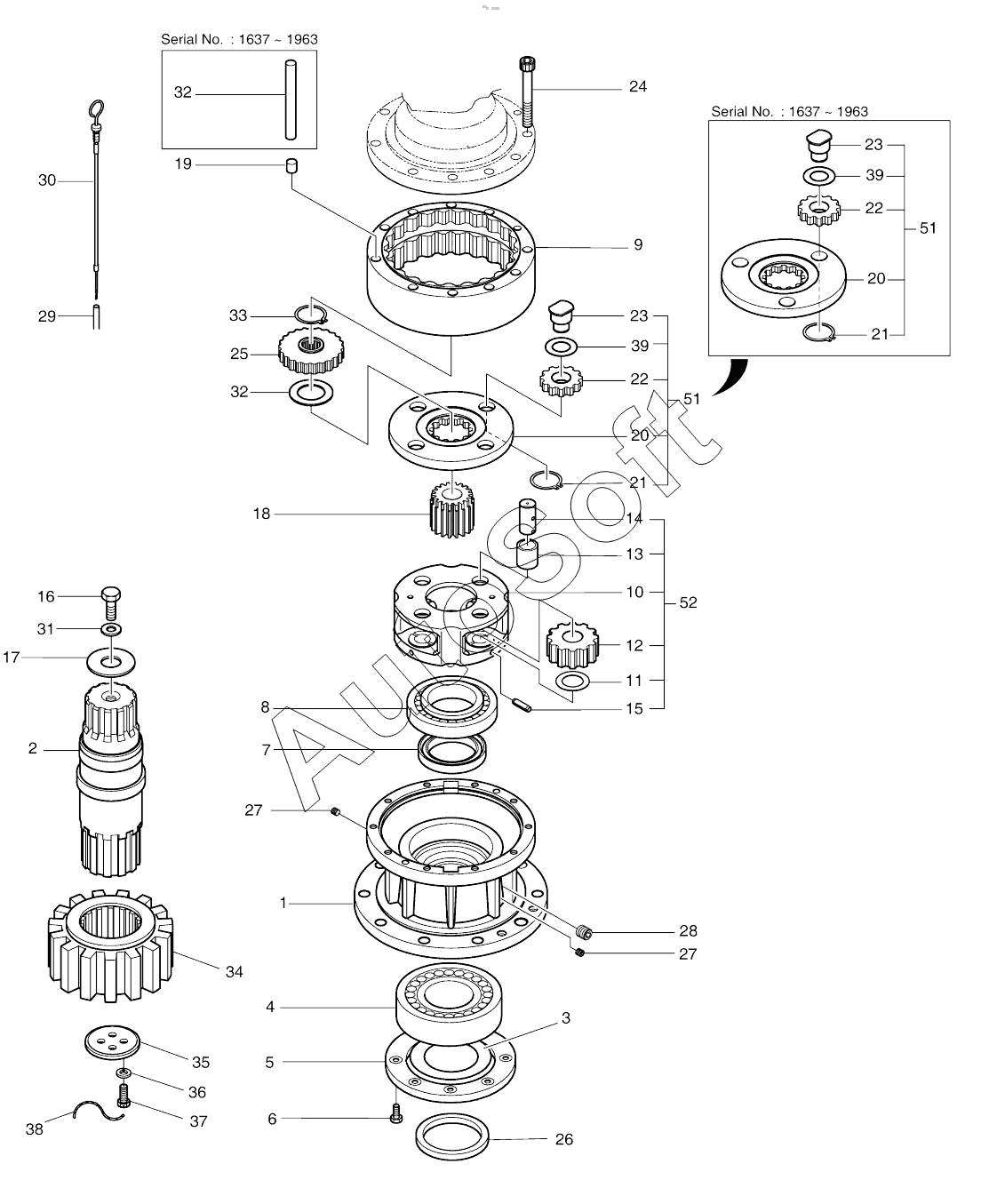

Каталог запасных частей к технике: Doosan SOLAR 180W-V (2017). SWING REDUCTION GEAR (1637-)
32
32
23
23
23
23
24
24
25
25
26
27
27
28
29
30
31
31
22
22
32
32
33
34
35
36
37
38
39
39
39
39
51
51
51
51
51
51
52
12
130426-00012
130426-00012
130426-00012
1
2
3
4
5
6
7
8
9
9
10
11
K1027956
K1027956
K1027956
13
14
15
16
17
18
19
20
20
20
20
21
21
21
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130426-00012 | 1***2 | GEAR ASSY,REDUCTION | |
| K1027956 | K***6 | REDUCTION GEAR | |
| 1 | 2***G | CASING | |
| 2 | 1***A | SHAFT;DRIVE | |
| 3 | 2***0 | PLATE | |
| 4 | 2***3 | BEARING;ROLLER | |
| 5 | 2***B | PLATE;COVER | |
| 6 | 1***4 | BOLT | |
| 7 | 2***4 | SEAL;OIL | |
| 8 | 1***4 | Bearing, roller | |
| 9 | 1***A | Gear, ring | |
| 9 | 2***A | GEAR;RING | |
| 10 | 2***1 | Carrier no.2 | |
| 11 | 2***A | WASHER;THRUST NO.2 | |
| 12 | 1***0 | Gear, planet no.2 | |
| 13 | 1***9 | Bush no.2 | |
| 14 | 1***A | Pin no.2 | |
| 15 | S***1 | PIN;SPRING | |
| 16 | S***1 | BOLT | |
| 17 | 1***8 | Washer, thrust no.3 | |
| 18 | 1***8 | Gear, sun no.2 | |
| 19 | 2***0 | PIN;KNOCK | |
| 20 | 1***1 | Carrier no.1 | |
| 20 | 2***A | Carrier no.1 | |
| 21 | S***0 | RING;SNAP | |
| 21 | S***0 | RING;SNAP | |
| 22 | 1***A | Gear, planet no.1 | |
| 22 | 1***1 | Gear, planet no.1 | |
| 23 | 1***9 | Pin assy, no1 | |
| 23 | 1***A | Pin assy no.1 | |
| 24 | 1***2 | Bolt, hex socket | |
| 24 | S***1 | BOLT;SOCKET | |
| 25 | 1***A | Gear, sun no.1 | |
| 25 | 1***1 | Gear, sun, no1 | |
| 26 | 2***A | SPACER | |
| 27 | 2***2 | PLUG | |
| 28 | 2***4 | PLUG | |
| 29 | 2***6 | PIPE;LEVEL GAUGE | |
| 30 | 2***5 | GAUGE;LEVEL | |
| 31 | 1***1 | Washer, double tab | |
| 31 | S***0 | WASHER;DOUBLE TAB | |
| 32 | 1***1 | Washer, thrust | |
| 32 | 1***A | Pipe | |
| 33 | S***0 | RING;SNAP | |
| 34 | 4***A | PINION | |
| 35 | 2***A | COVER | |
| 36 | S***1 | WASHER;SPRING | |
| 37 | 2***3 | BOLT | |
| 38 | 2***1 | WIRE | |
| 39 | 1***7 | Washer, thrust no.1 | |
| 39 | 1***7 | Washer, thrust no.1 | |
| 51 | 1***2 | Carrier assy, no.1 | |
| 51 | K***0 | Carrier no1 assy | |
| 52 | K***1 | Carrier no2 assy |
