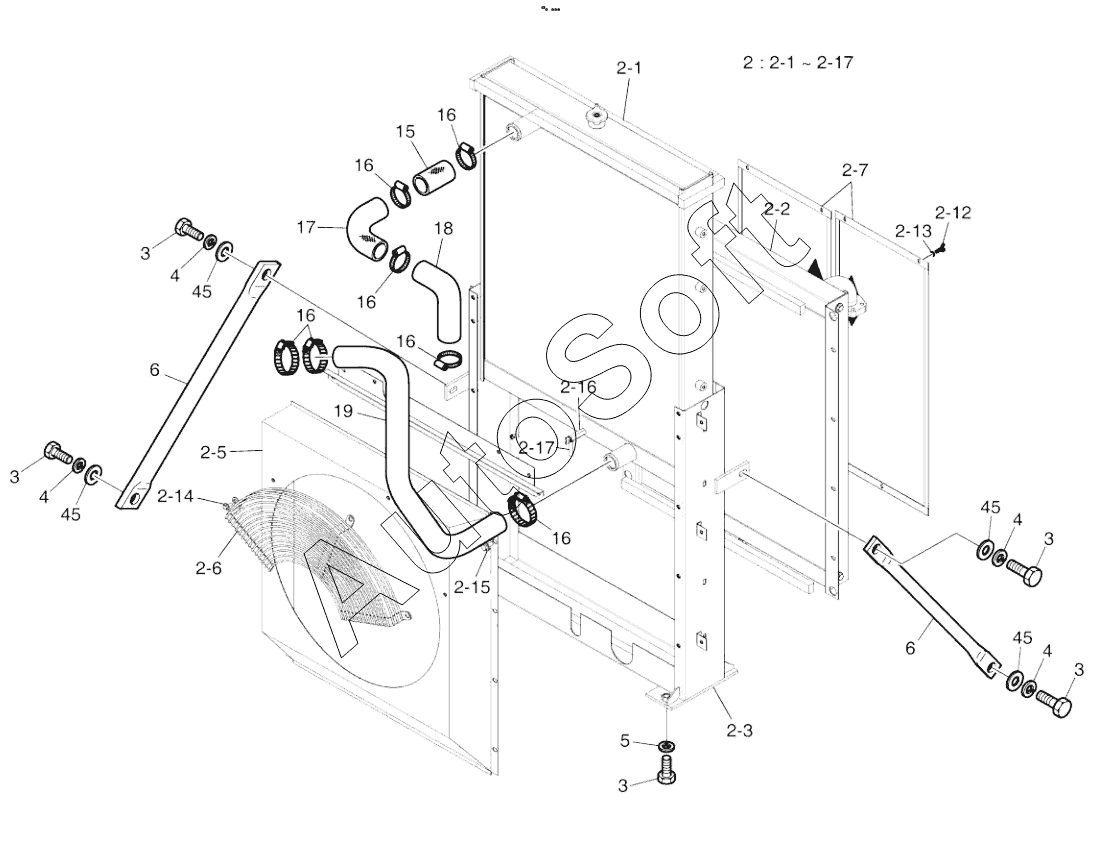

Каталог запасных частей к технике: Doosan SOLAR 180W-V (2017). RADIATOR (3052 - )
150109-00628
150109-00628
150109-00628
150109-00628
2
2-1
2-1
2-2
2-3
2-5
2-6
2-7
2-12
2-13
2-14
2-15
2-16
2-17
2-17
3
3
3
3
3
4
4
4
4
5
6
6
15
16
16
16
16
16
16
17
18
19
45
45
45
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150109-00628 | 1***8 | ENGINE ASSY | |
| 15 | 2***6 | HOSE;WATER | |
| 16 | S***9 | Clamp | |
| 17 | 2***4 | Pipe, water | |
| 18 | 2***7 | Hose, water | |
| 19 | 2***A | Hose, water | |
| 2 | 2***C | RADIATOR ASSY | |
| 2-1 | 4***A | Radiator | |
| 2-12 | S***3 | Bolt | |
| 2-13 | S***3 | WASHER | |
| 2-14 | S***1 | Bolt | |
| 2-15 | S***1 | Bolt | |
| 2-16 | 4***4 | Cock, drain | |
| 2-17 | 1***3 | Hose | |
| 2-2 | 4***A | Oil cooler assy | |
| 2-3 | 1***0 | FRAME ASSY | |
| 2-5 | 1***9 | SHROUD,RADIATOR | |
| 2-6 | 1***2 | GUARD,FAN | |
| 2-7 | 1***A | Net, wire | |
| 3 | S***6 | BOLT | |
| 4 | S***3 | WASHER;SPRING | |
| 45 | S***3 | WASHER M16 | |
| 5 | 2***A | WASHER;HARD | |
| 6 | 2***A | Stay |
