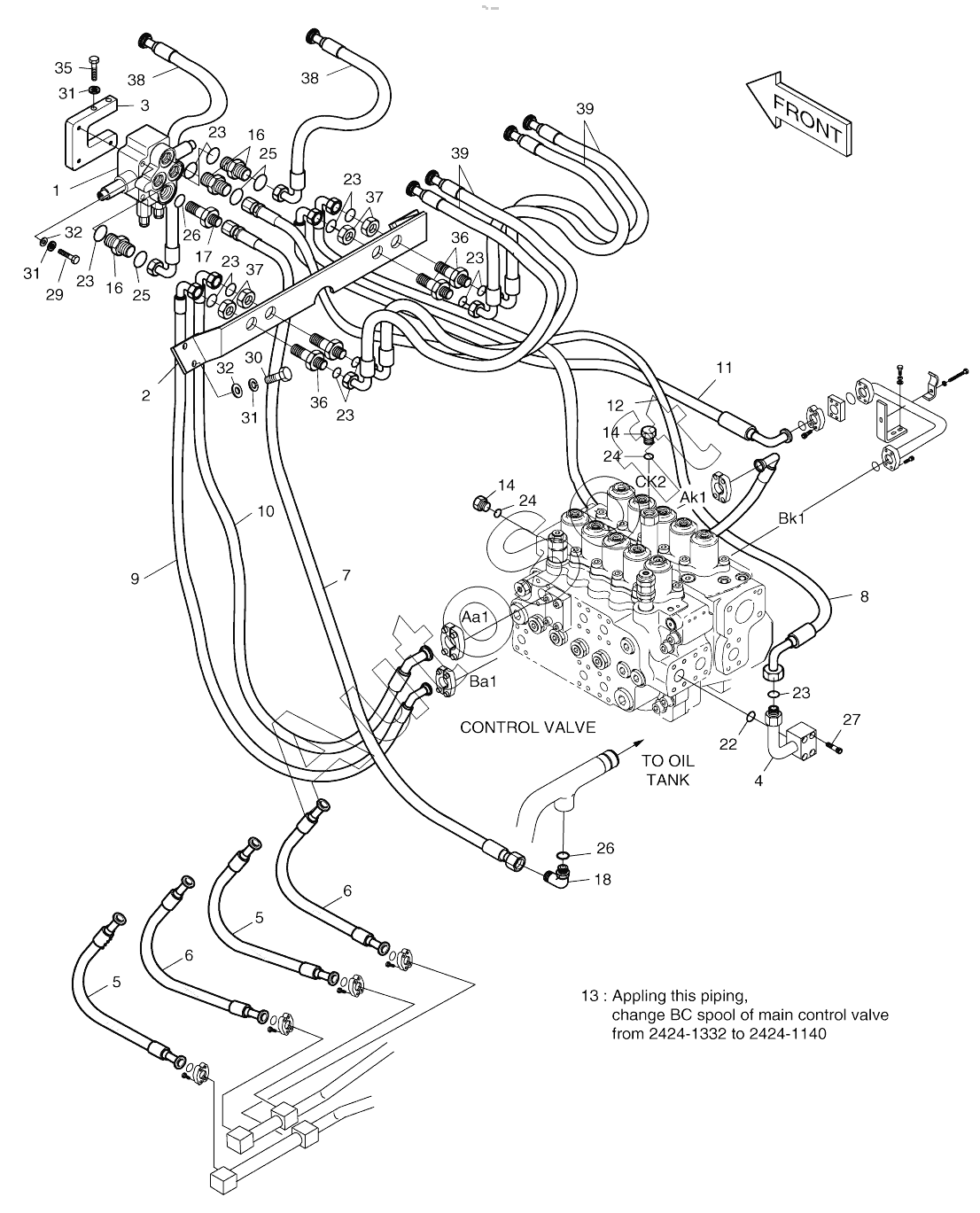

Каталог запасных частей к технике: Doosan SOLAR 180W-V (2017). MAIN PIPING FOR ARTI. BOOM (1001-1259)
30
18
22
23
23
23
23
23
23
23
24
24
25
25
26
26
27
29
17
31
31
31
32
32
35
36
36
37
37
38
38
39
39
400-00620
400-00620
16
16
14
14
13
12
11
10
9
8
7
6
6
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00620 | 4***0 | MAIN PIPING FOR ARTI. BOOM | |
| 1 | 2***5 | Valve, control | |
| 2 | 1***1 | BRACKET | |
| 3 | 1***2 | BRACKET | |
| 4 | 2***4 | PIPE | |
| 5 | 2***1 | HOSE PF3/4-900L | |
| 6 | 2***2 | HOSE PF3/4-850L | |
| 7 | 2***2 | HOSE | |
| 8 | 2***3 | HOSE PF3/4-1450L | |
| 9 | D***9 | HOSE | |
| 10 | D***1 | HOSE | |
| 11 | 2***8 | HOSE;BOOM PF3/4-950L | |
| 12 | D***3 | HOSE | |
| 13 | 2***0 | Spool, bc | |
| 14 | 2***7 | PLUG PF1/2 | |
| 16 | 2***1 | ADAPTER | |
| 17 | 2***5 | ADAPTER PFO1-PF1 | |
| 18 | 2***1 | ELBOW | |
| 22 | 2***9 | O-RING | |
| 23 | S***1 | O-RING | |
| 24 | S***1 | O-RING | |
| 25 | S***1 | O-RING | |
| 26 | S***1 | O-RING | |
| 27 | S***6 | BOLT;SOCKET M10X1.5X55 | |
| 29 | S***3 | BOLT M10X1.5X85 | |
| 30 | S***3 | BOLT M10X1.5X30 | |
| 31 | S***3 | WASHER;SPRING M10 | |
| 32 | S***3 | WASHER;PLAIN | |
| 35 | S***3 | Bolt | |
| 36 | D***7 | ADAPTER 2UNF1 3/16 | |
| 37 | 1***8 | NUT UNF1 3/16 | |
| 38 | D***7 | HOSE | |
| 39 | D***6 | HOSE |
